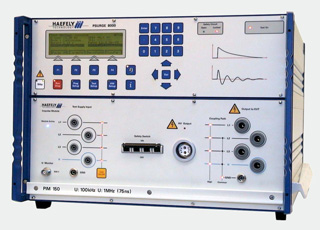

PIM 150
Модуль генератора колебательных волн частотой 100 кГц и 1 МГц

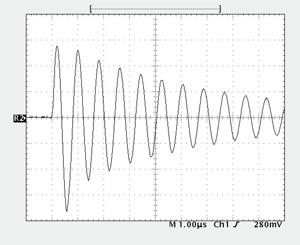

IEC 61000-4-12 Вариант 1, IEC 61000-4-18 Вариант 1 и ANSI С37.90 описывают генератор, в котором параметры импульса определяются разомкнутым контуром. Колебательные волны, называют также <затухающими колебаниями> используются для проверки помехоустойчивости электронных реле и релейных систем, установленных в электрических подстанциях или в подобных жестких внешних условиях. Промышленные стандарты IEC, такие как, например, IEC 60255-22-1 также включают волны такой формы.
Безопасность главное при работе с переменным током и импульсным напряжением. Высоковольтные разъемы PIM 150 сконструированы таким образом, чтобы предусмотреть невозможность случайного контакта. Дополнительно в устройстве связи/развязки также применяются разъемы, защищенные от прикосновения.
PIM 150 имеет встроенную цепь связи/развязки для совмещения (наложения) импульса с силовой линией постоянного и переменного тока. Встроенная цепь соединения/развязки специально предназначена для обеспечения постоянства формы импульса на входе измерительной системы. PIM 150 сохраняет форму волны и амплитуду, даже при смене цепи соединения.
PIM 150 c PSURGE 8000 может выполнять все программные функции для измерений согласно IEC и ANSI, не требуя компьютерного управления. Цепь контроля напряжения позволяет быстро и легко проверить форму и амплитуду импульса. Дополнительно цепи пиковых измерений используются для определения состояния тестируемого оборудования (EUT PASS/FAIL) <Прошло успешно - закончилось неудачей>.
Объединение в программе WinFEAT&R функций управления и составления отчета улучшает эффективность настройки и работы данной измерительной системы. Выполнение измерительных процедур под управлением компьютера позволяет высвободить ресурсы.
Особенности
- Частота 100кГц и 1 МГц;
- Время нарастания импульса 75нс;
- Величина импульсного напряжения 3,3 кВ;
- Сопротивление источника 200 Ом;
- Встроенные трехфазные цепи связи/развязки;
- Изменяемая длительность импульсного возмущения.
Преимущества
- Международное применение - Модуль специально сконструирован для измерений в сетях электропитания, как отвечая стандартам IEC, EN, ANSI, так и превышая их требования.
- Точные импульсы - Форма волны и амплитуда на выходе цепи связи/развязки гарантированно соответствует спецификации.
- Безопасно и легко - Высоковольтная секция, снабженная блокировкой и встроенным контроллером, позволят вашим операторам проводить измерения безопасно и легко;
- Прочный и надежный - выбор надежных компонентов гарантирует, что PIM 150 будет продолжать свою работу при интенсивном и напряженном режиме проведения измерений;
- Формирование отчета - прибор позволяет автоматически создавать рапорт без подключения внешнего компьютера. Программа управления и составления отчета WinFEAT&R позволяет накапливать и сравнивать данные в удобном для вас формате;
- Составление отчетов - модуль может автоматически создавать отчет о проведенных измерениях без подключения компьютера. Программа управления и формирования отчета WinFEAT&R позволяет накапливать и сортировать данные в необходимом для вас формате.
Область применения
- Однофазные и трехфазные системы электропитания;
- IEC 61000-4-12 Вариант 1- Силовые цепи и линии передачи данных;
- IEC 61000-4-18 Вариант 1 - Служебные каналы передачи данных;
- ГОСТ Р 51317.4.12-99 - Устойчивость к затухающим колебательным помехам;
- ANSI C37.90.1-2002 - Силовые линии;
- IEC 60255-22-1 - Измерение реле и защита оборудования;
- IEEC 1613 - оборудование электроподстанции.
Технические спецификации
| Величина импульсного напряжения, кВ | 0,25 - 3,3 |
| Частота импульса возмущения, кГц | 100 кГц и 1 МГц |
| Частота повторения импульса | 40 Гц и 400 Гц |
| Сопротивление источника, Ом | 200 |
| Повторение максимального напряжения | Длительность 5 секунд / 12 раз в минуту |
| Длительность возмущения | 2 секунды и более |
| Время нарастания, нс | 75 |
| Скорость затухания | 50% пикового напряжения между 5 и 10 пиком |
| Напряжение тестируемого оборудования, В | 480 переменный ток (фаза-фаза) / 110 пост. ток |
| Ток тестируемого оборудования, А | 16 переменный ток / постоянный ток на цепь |
| Импульсное взаимодействие | Одиночное и многовариантное |
| Полярность импульса | Позитивная, отрицательная и альтернативная |
| Импульсный выход | Высоковольтный разъем и цепь связи/развязки |
| Безопасный ключ для тестируемого оборудования | 16 A термомагнитный |
| Контрольный выход | Байонетный разъем, напряжение 500/1 |
| Все нетто, кг | 29 |
| Ширина, Высота, Глубина, см | 45 х 20 х 57 |
PIM 150 код заказа 249939. Объем поставки
| Импульсный модуль PIM 150 | 1 шт. |
| Высоковольтный магистральный кабель постоянного тока 1 м | 1 шт. |
| Магистральный кабель Haefely 0,5 м | 1 шт. |
| Кабель заземления 1 м | 1 шт. |
| Кабель заземления 0,25 м | 1 шт. |
| Входные кабели тестируемого устройства (5) 2 м | 1 шт. |
| Высоковольтный выходной кабель тестируемого устройства (5) 1 м | 1 шт. |
| Руководство пользователя | 1 шт. |
Опции и аксессуары
- АДАПТЕРЫ. Однофазные входные и выходные адаптеры, позволяющие применять трехфазный модуль связи/развязки PCD 150 для однофазных устройств.
- WinFEAT&R. Программа управления и составления отчета под Windows 98, NT, ME, 2000, XP.
- Монтаж в стойку. Модули могут быть установлены в стойку для большей механической устойчивости и мобильности
- PCD 150. Устройство связи/развязки для линий передачи данных и управления согласно IEC 61000-4-12 Вариант 1 и IEC 61000-4-18 Вариант 1.
- IP4A. Емкостная клемма соединения согласно ANSI C37.90.
- PIM 110. Генератор колебательных затухающих помех частотой 100кГц согласно IEC 61000-4-12 Вариант 1 и 2
- PEFT 4010. Генератор наноимпульсных помех согласно 61000-4-4 Версии 1 и 2, ANSI C37.90

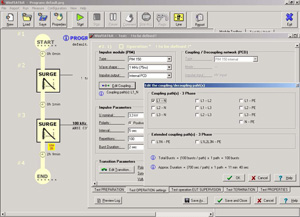

Программа WinFEAT&R под Windows
IP4А - Емкостная клемма соединения
