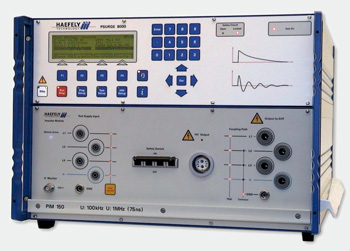

PSURGE 8000
Волновая платформа SURGE PLATFORM
Аппаратные средства
Данная система отвечает ВСЕМ требованиям, которые вы можете предъявить в настоящем и будущем к измерениям импульсных возмущений! Модульная система позволяет расширяться в соответствии с вашими потребностями.
Модульное техническое решение выстраивается вокруг центрального компьютерного контроллера (PSURGE 8000 Controller) с физической и функциональной независимостью от импульсных модулей (PIM#X) и цепей развязки (PCD #X). Система использует распределенное управление, каждый модуль имеет свою собственную программу, которая управляет внутренними процессами и связями посредством центрального контроллера. Модули системы автоматически определяются центральным контроллером, таким образом, осуществляя самоконфигурирование аппаратных средств, и реализуя принцип <Включай и работай> (Plug&Play).
В случае проведения измерений по стандарту IEC 61000 серии "CE Mark", т.е. испытания на соответствие европейским стандартам, или по IEC 60601 для медицинских приборов или по стандартам телекоммуникационного оборудования или по специальным стандартам, всегда Волновая Платформа выбирается как базовая измерительная система. В дальнейшем эта базовая измерительная система, наращивается до установления полного соответствия требованиями тех или иных стандартов.
В качестве опций поставляется широкий диапазон экономически эффективных цепей развязки для симметричных или асимметричных цифровых и сигнальных линий.
Особенности
- Стандартные модули PIM#X удовлетворяет большинству общих волновых стандартов, таких как EN, ETSI, IEC, Telcordia (Bellcore), FCC (TIA) 68, UL, ITU, ANSI, IEEE и др.;
- Любые импульсные возмущения, формируемые согласно пожеланиям клиента, легко интегрируются в новую или существующую систему PSURGE 8000;
- Разнообразие цепей развязки для однофазных или трехфазных силовых линий с величиной напряжения до 690 В и величиной тока до 100 A;
- Большой выбор цепей развязки для цифровых и сигнальных линий, до 24 выходов;
- Хранение в памяти и воспроизведение измерений и программ, до 36 тестов и программ;
- С целью полной автоматизации процесса измерений и создания отчетов программа WinFEAT&R Windows 98/00/NT/XP имеет функцию графического интерфейса работы с экранными объектами в среде Windows (технология Drag&Drop).
Преимущества
- Аппаратные средства - производитель использует новейшие технологии и задействует быстродействующие мощные полупроводниковые ключи для сохранения наибольшей целостности формы сигнала. Используются качественные высоковольтные разъемы с интегрированными в измерительную систему цепями безопасности;
- Философия <Включай и работай> (Plug&Play) - включив систему и закончив автоматическое сканирование, ваш модуль снова будет готов к подключению и использованию;
- Метод единственного подключения - никакой перенастройки в течение измерений, никаких ошибок повторного соединения. Сокращение времени испытаний и вмешательства оператора;
- Безопасность - полностью интегрированная цепь аппаратной безопасности объединяет каждый высоковольтный разъем и кабель. Функции безопасности, такие как внешний останов при аварии или сигнальная лампа, защищают пользователя в опасных ситуациях;
- Отчет о тестировании - Программное обеспечение WinFEAT&R автоматически документирует параметры измерений и результаты;
- Надежный и экономичный - высокое качество, надежность, сервис и поддержка легко перенастраиваемой, модульной системы импульсных возмущений.
Аппаратные средства

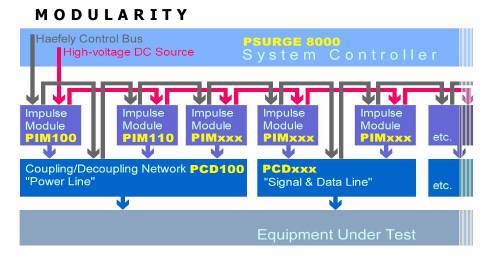

Перевод терминов к изображению "MODULARITY":
- Control Bus - Шина управления;
- High-voltage DC Source - Источник постоянного тока высокого напряжения;
- System Controller - Системный контроллер;
- Impulse Modul PIM xxx - Импульсный модуль PIM xxx;
- Coupling/Decoupling Network PCD 100 "Power Line"- Цепи развязки электросети PCD 100;
- PCDxxx "Signal&Data Line" - Цепи развязки сигнальных сетей PCDxxx;
- Equipment Under Test - Тестируемое оборудование.
Модульный принцип построения
Аппаратные средства Волновой Платформы включают в себя блок управления с доступом к модулям с их общим количеством до 99 шт., соединенных на магистральной шине HAEFELY BUS.
Инновационная концепция данной платформы обеспечивает покупателю высокий уровень конкурентоспособности при всех возможных изменениях стандартов.
Центральный контроллер управляет системой высоковольтного питания напряжением постоянного тока и распределяет питание между импульсными модулями (PIMxxx), используя безопасное блокирование системной шины. До 99 модулей в различной комбинации могут управляться от одного контроллера PSURGE 8000.
Решения для единичного подключения
Устранение ошибок повторного соединения уменьшает потери времени. С помощью <Решения для единичного подключения> проводят испытание выпрямителей, оборудования телекома и 1/0 портов одновременно без отключения питания или перезагрузки тестируемого оборудования. Настройка всех требуемых типов импульсов и цепей связи производится без повторного включения или перенастройки аппаратных средств. Сокращение вмешательства оператора увеличивает производительность теста. Полностью автоматизирован выбор цепей развязки электропитания, витых пар телекома и 1/0 цепей связи, а также выбор формы импульса, таким образом, все перечисленное может программироваться как на передней панели управления PSURGE 8000, так и посредством нового базового пакета WinFEAT&R.
Модули в измерительной системе отражают специфику конкретного ее применения, и могут сочетать импульсные блоки или соединительные блоки. Данная особенность стала возможной посредством применения распределенного управления. Каждый модуль содержит информационную долговременную память, которую управляющий блок интерпретирует и использует как основу для калибровочных тестов. Эта конструкция остается открытой для будущего развития системы без модификации контроллера, что является основой концепции ПЛАТФОРМЫ. Гибкость может быть повышена использованием программного обеспечения интерфейса удаленного доступа. Это открывает возможности для интеграции в промышленные системы и системы контроля качества. Доступ к устройству сопряжения означает, что система также может осуществлять измерение тестируемого оборудования и управлять другими удаленными приложениями, как в соответствии с конкретной функцией тестируемого оборудования, так и в соответствии с его состоянием.
Области применения
- Промышленность;
- Соответствие европейским стандартам (СЕ Mark);
- Безопасность;
- Домашнее хозяйство;
- Комплектующие;
- Телекоммуникации.
Включай и работай (Plug&Play)
Высоковольтные соединения высокого качества с интегрированными цепями, обеспечивают простоту подключения в общую систему безопасности.
Платформа для измерения бросков использует последние методы разработки цепей с применением быстрых и мощных полупроводниковых ключей. Современные технологии обеспечивают максимальную надежность, беспрецедентный уровень фазовой синхронизации, безотказность и полную повторяемость результатов измерений.
Входящий в состав прибора дисплей и байонетный разъем на выходе, позволяет без высоковольтных переходников, применяя осциллограф, быстро проверить форму импульса.
Технология <Включай и работай> (Plug&Play) обеспечивается за счет управляющей шины, которая шлейфом соединяет между собой все модули системы и центральный контроллер.
Проведение тестирования с новыми модулями выполняется также просто, как подключение к центральному контроллеру через общую шину и осуществление перезапуска контроллера. Как только автосканирование завершено, модули готовы для проведения измерений. Не нужны реконфигурация и апгрейт программного обеспечения. Данную особенность мы называем реальной технологией Plug&Play! Она также обеспечивает возможность настройки нескольких вариантов лабораторных измерений.
Система может быть специально настроена под область применения или для специального использования, а затем ее можно просто наращивать, добавляя новые модули.
Безопасность
Полностью интегрированная цепь аппаратной безопасности соединяет КАЖДЫЙ высоковольтный разъем и кабель, гарантируя целостность высоковольтной системы. Применяя безопасные разъемы контроллера PSURGE 8000, можно объединить испытательные камеры или защитные сооружения в измерительную систему. Для безопасности оператора яркая система красных и зеленых ламп показывает состояние измерительной системы (безопасно/измерение).
Простая панель управления
Функция УСИЛИТЕЛЯ СТАРТА облегчает проведение измерений или проведение сложной программы, запуская процесс измерения с минимальным количеством нажатия клавиш. Внешний вид передней панели и структура программного обеспечения удобны и эффективны.
Интерфейс
RS232 / IEEE. Дополнительно к управлению с помощью передней панели, система может управляться программой WinFEAT&R. Поддерживаются оба порта RS232 или IEEE.
Ошибка входа тестируемого оборудования. Определение правильного или ошибочного подключения к входному, байонетному разъему и оценка состояния тестируемого оборудования, записываются в конечный файл регистрации совместно с информацией о проведенных измерениях. Состояние тестируемого оборудования также может быть установлено в процессе измерений.
Старт/Стоп. Данная особенность может быть использована для полуавтоматического теста среды, когда многократные измерения должны быть проведены с неизменными операциями. Закрытая измерительная камера или другие безопасные устройства, присоединенные к входу Старт/Стоп, применяются для старта или останова повторяющихся действий. Когда открывают камеру безопасности, измерительная система отключается, и измеряемые образцы могут быть заменены. По завершению теста система сигнализирует.
Синхронизация входа. Импульсы могут быть синхронизированы некоторым внешним циклическим сигналом с высокой степенью точности.
Входной триггер. Для запуска импульсного генератора внешний сигнал может быть привязан к факту совершения некоторого события.
Выходной триггер. Через байонетный разъем запускается осциллограф или другое устройство, синхронизированные с импульсом. Сигналом триггера является отрицательный фронт переключения. Уровень +5В постоянного тока.
Plug&Play для формирования калиброванных импульсов ; Drag&Drop для легкого управления и составления отчетов ; WinFEAT&R
Программа WinFEAT&R является совершенно новой по сравнению разрозненным программным обеспечением, которое создавалось на начальном этапе работы под операционными системами Win 9x, WinNT и XP.
Все системные платформы Haefely EFT, LINE и SURGE объединены с целью обеспечения полной автоматизации управления измерительным комплексом.
Программа WinFEAT&R отвечает современным требованиям рынка, что подтверждается экспериментально измерениями электромагнитной совместимости во всем мире за многие годы эксплуатации. Аббревиатура названия программы происходит от слов Fast Easy Accurate Testing & Reporting (Быстрое Легкое Надежное Измерение и Составление отчета).
Особое внимание уделено конструированию графического пользовательского интерфейса (GUI), который включает много новых и инновационных особенностей, нацеленных на облегчение интерактивности. Технология <Включай и Работай> (Plug&Play), объединенная с графикой монитора, делает WinFEAT&R по-настоящему удобной.
Системная конфигурация является распространением философии <Включай и Работай> (Plug&Play). Аппаратные средства, подключенные к системной шине, обнаруживаются сами, автоматически. Индивидуальные спецификации измерительного инструмента появляются на дисплее и становятся доступными. На дисплее высвечиваются индивидуальные тесты и программы времени их выполнения, что позволяет детально увидеть предварительную оценку всего процесса.
