PIM100

PIM100 Модульный генератор комбинированных микросекундных импульсов 1,2/50 мкс и 8/20 мкс

Стандарты IEC 61000-4-5 Вариант 2 и ANSI C62.41 описывают генератор комбинированных импульсов как гибридный генератор импульсов напряжения в режиме холостого хода с временными параметрами импульсов 1,2/50 мкс и тока в режиме короткого замыкания 8/20 мкс. Комбинированные импульсы применяются для испытания силовых систем постоянного и переменного тока.

Безопасность является главным при работе с высоковольтными импульсными возмущениями. Все высоковольтные разъемы модуля PIM 100 объединены в Единую Систему Безопасности, которая предохраняет высоковольтные разъемы и кабели от воздействия операторов, что потенциально может привести к летальному воздействию напряжения. Система безопасности расширяется до устройств связи/развязки (CDN), которые подключаются к выходу PIM 100.

PIM 100, как часть общей измерительной системы на платформе PSURGE 8000, можно использовать с устройствами связи/развязки (модули CDN) для суперпозиции, наложения импульсов в силовых линиях постоянного и переменного тока. Однофазные и трехфазные модули CDN имеют множество входов, позволяющие подключать до 3 импульсных модулей. Полный набор измерительных импульсов может создаваться автоматически, без необходимости снижать мощность и повторно подключать тестируемое устройство.

Платформа PSURGE 8000 может создавать все функциональные программы согласно стандартам измерений, не требуя компьютерного управления. Монитор индикации напряжения и тока позволяет быстро и легко проверить форму и амплитуду импульса. Дополнительно цепи пиковых измерений используется как вспомогательные для определения состояния тестируемого оборудования (EUT PASS/FAIL) <Прошло успешно - закончилось неудачей>.

Объединение в программе WinFEAT&R функций управления и составления отчета улучшает эффективность настройки и работы данной измерительной системы. Более важно, что выполнение измерительных задач может быть передано компьютеру с целью освобождения важных ресурсов.

Особенности

• Незаземленный высоковольтный выход;
• Комбинированные импульсы 1,2/50 мкс - 8/20 мкс;
• Величина импульсного напряжения 7,4 кВ;
• Величина импульсного тока 3,7 кА;

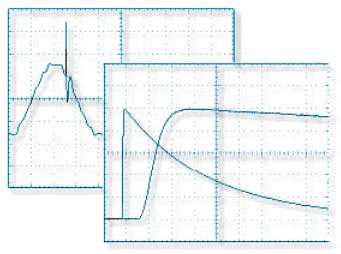

• Монитор индикации напряжения и тока;
• Точная синхронизация фазового сдвига.

Преимущества

• Международное применение - Модуль специально сконструирован для измерений в сетях электропитания, как отвечая стандартам IEC, EN, ANSI, так и превышая их требования.
• Точность импульсной синхронизации - Импульсы могут быть введены в линию электропитания переменного тока с точностью +1 градус.
• Безопасно и легко - Высоковольтная секция, снабженная блокировкой и встроенным контроллером, позволят вашим операторам проводить измерения безопасно и легко.
• Формирование отчета - прибор позволяет автоматически создавать рапорт без подключения внешнего компьютера. Программа управления и составления отчета WinFEAT&R позволяет накапливать и сравнивать данные в удобном для вас формате.
• Быстрота выполнения измерительных программ - Подключение модуля PIM 100 к тестирующему устройству через устройства связи/развязки PCD 100 или PCD 130. Данные устройства имеют мультиплексированные входы, позволяющие проводить испытания различными импульсами, без отключения питания от тестируемого оборудования.

Область применения

• Однофазные и трехфазные системы электропитания;
• IEC 61000-4-5 Вариант 1 и 2 - Силовые цепи и линии передачи данных;
• ГОСТ Р 51317.4.5 - Устойчивость к микросекундным импульсным помехам большой энергии;
• ANSI C62.41 - Цепи электропитания;
• Многие промышленные стандарты IEC&EN;
• Другие международные требования для комбинированных импульсов.

Технические спецификации

PIM 100 код заказа 249902. Объем поставки

Опции и аксессуары

• PCD 100 Однофазное устройство связи/развязки, переменного и постоянного тока величиной 16 А. Два мультиплексированных высоковольтных входа.
• PCD 130Трехфазное устройство связи/развязки, переменного и постоянного тока величиной 32 А. Три мультиплексированных высоковольтных входа.



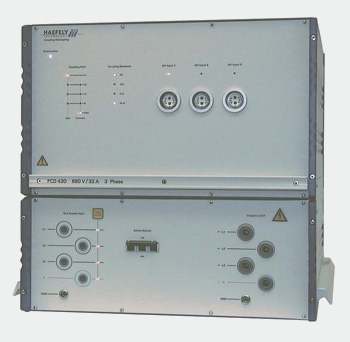

  PCD 130 Трехфазное устройство связи/развязки

• PCD 121 Неавтоматизированная цепь связи для симметричной линии передачи данных в соответствии с IEC 61000-4-5.
• PCD 126 Неавтоматизированная цепь связи для асимметричных сетей в соответствии с IEC 61000-4-5, ГОСТ Р 51317.4.5.
• PIM 110 Генератор затухающих колебательных помех частотой 100 кГц согласно ANSI C62.41, IEC 61000-4-12, ГОСТ Р 51317.4.12-99.
• АДАПТЕРЫ Однофазные входные и выходные адаптеры, позволяющие применять трехфазный модуль связи/развязки PCD 130 для однофазных устройств.
• WinFEAT&RПрограмма управления и составления отчета под Windows 98, NT, ME, 2000, XP.

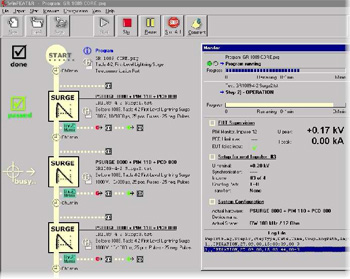

  Программа WinFEAT&R под управлением Windows

• Монтаж в стойку Модуль может быть установлен в стойку для большей механической стабильности и мобильности.
