PIM 120 / PCD 120
Измерительная система 10/700 мкс
Для испытаний телекоммуникационных систем применяются импульсы с временными характеристиками 10/700 мкс, которые также называют <телеком - импульсами>. Данные импульсы характеризуются высокой энергией и сравнительно быстрым временем нарастания фронта импульса.

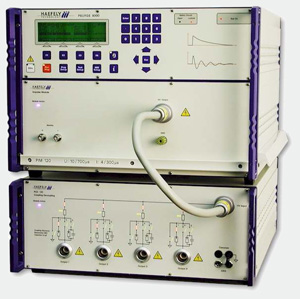

Измерительная система 10/700 мкс включает в себя импульсный модуль PIM 120 и устройство автоматической связи PCD 120, чтобы сформировать импульсы 10/700 мкс и ввести их путем наложения в телекоммуникационные цепи и другие коммуникационные линии.
Модуль PCD 120 как часть системы специально разработана, чтобы объединить требования стандартов ITU и IEC для 2 и 4 проводных интерфейсов, выбрать необходимые резисторы и соединительные элементы, а также полностью автоматизировать порядок измерений.
Безопасность самое главное при работе с импульсами возмущениями. Все высоковольтные соединения модуля PIM 120 объединены в Единую Систему Безопасности, которая предохраняет операторов от контакта с высоковольтными разъемами и кабелями, тем самым предотвращая риск летального исхода под воздействием высокого напряжения. Единая Система Безопасности распространяется на устройства связи/развязки, которые подключают к выходу PIM 120.
Платформа PSURGE 8000 может создавать все функциональные программы согласно стандартам IEC, ITU, не требуя компьютерного управления. Контроль напряжения и тока позволяет быстро и легко проверить форму и амплитуду импульса. Дополнительно цепи пиковых измерений используется как вспомогательные для определения состояния тестируемого оборудования (EUT PASS/FAIL) <Прошло успешно - закончилось неудачей>.
Объединение в программе WinFEAT&R функций управления и составления отчета улучшает эффективность настройки и работы данной измерительной системы. Выполнение измерительных процедур под управлением компьютера позволяет высвободить ресурсы.
Особенности
- Импульсы с временными характеристиками 10/700мкс и напряжением до 7,4 кВ;
- Соответствие нормам ITU K.44;
- Автоматизированное устройство связи;
- Сопротивления для ограничения тока 25 Ом, 50 Ом, 75 Ом и 100 Ом;
- Элементы цепи связи выбираются пользователем, а газовый разрядник на 90 В - стандартный;
- Выбранные сопротивления и соединительные элементы видны на передней панели PCD 120;
- Интегрированное программное обеспечение WinFEAT&R.
Преимущества
- Международное применение - Модуль специально сконструирован для измерений в сетях электропитания согласно ITU и IEC/EN и испытаний в телекоммуникациях и линиях передачи данных.
- Безопасно и легко - Высоковольтная секция, снабженная блокировкой и встроенным контроллером, позволят вашим операторам проводить измерения безопасно и легко.
- Прочный и надежный - выбор надежных компонентов гарантирует, что PIM 150 будет продолжать свою работу при интенсивном и напряженном режиме проведения измерений.
- Формирование отчета - прибор позволяет автоматически создавать рапорт без подключения внешнего компьютера. Программа управления и составления отчета WinFEAT&R позволяет накапливать и сравнивать данные в удобном для вас формате.
- Гибкое применение - PIM 120 подключают к тестируемому оборудованию посредством PCD 120. Устройства развязки также выполнено отдельно и выбирается в соответствии с конкретным применением.
Область применения
- Испытание устойчивости;
- ITU K.20, K.20 и K.45 Телекоммуникационные интерфейсы;
- Испытания на электромагнитную совместимость;
- IEC 61000-4-5 Линии передачи данных;
- Испытания на безопасность.
Технические спецификации
PIM 120
| Величина импульсного напряжения, кВ | 0,2 - 7,4+10% |
| Сопротивление источника, Ом | 15 и 40 |
| Повторение максимального напряжения | Длительностью 10 секунд / 6 раз в минуту |
| Время нарастания напряжения, нс | 10 +30% |
| Время нарастания тока, нс | 5 +20% |
| Длительность импульса напряжения, мкс | 700+20% |
| Длительность импульса тока, мкс | 320+20% |
| Полярность импульса | Позитивная и отрицательная |
| Все нетто, кг | 29 |
| Ширина, Высота, Глубина, см | 45 х 20 х 57 |
PCD 120
| Форма импульса (временные параметры),мкс | 10/700 |
| Сопротивления для ограничения тока, Ом | 4 х 25, 4 х 50, 4 х 75, 4 х 100 |
| Выход | Защищенный разъем с клеммами 4 мм |
| Максимальная амплитуда напряжения, кВ | 7,4 |
| Элементы цепи соединения | - Газовые разрядники на 90 В; - Газовый разрядник // емкость 100 пФ; - Прямое соединение |
| Максимальное напряжение на линиях тестируемого оборудования | Зависит от применяемого элемента цепи соединения |
| Все нетто, кг | 22 |
| Ширина, Высота, Глубина, см | 45 х 20 х 57 |
PIM 120 код заказа 249940. Объем поставки
| Импульсный модуль PIM 120 | 1 шт. |
| Высоковольтный кабель 1 м | 1 шт. |
| Магистральный кабель Haefely 0,5 м | 1 шт. |
| Кабель соединения заземления 1 м | 1 шт. |
| Кабель соединения заземления 0,25 м | 1 шт. |
| Руководство пользователя | 1 шт. |
PСD 120 код заказа 249941. Объем поставки
| Импульсный модуль PIM 120 | 1 шт. |
| Высоковольтный кабель 1 м | 1 шт. |
| Магистральный кабель Haefely 0,5 м | 1 шт. |
| Кабель соединения заземления 1 м | 1 шт. |
| Кабель соединения заземления 0,25 м | 1 шт. |
| Руководство пользователя | 1 шт. |
Опции и аксессуары
- DEC 5. Устройство развязки для симметричных линий передачи данных и линий управления с токовыми компенсирующими индуктивностями для развязки согласно IEC 61000-4-5 и ITU K.44.
- DEC 6. Четырехпроводное устройство развязки с набором сопротивлений согласно ITU K.44.
- PCD 122. Версия модуля PCD 120 с ручным управлением.
- WinFEAT&R. Программа управления и составления отчета. Работает под Windows 98, NT, ME, 2000, XP.

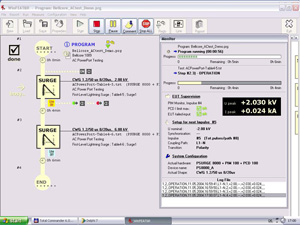

Программа WinFEAT&R под Windows

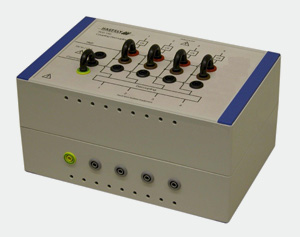

DEC 6 Устройство развязки
Сделать заказ и запросить дополнительную информацию по PIM 120, PCD 120 Вы можете здесь.
