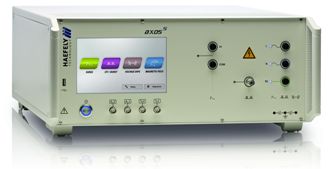

Универсальная компактная тестовая система для испытаний на
помехоустойчивость AXOS 5
Новая компактная тестовая система для испытаний на помехоустойчивость AXOS 5 объединяет в едином экономически выгодном решении все преимущества наших автономных тестовых систем. Она сочетает возможность проведения испытаний на устойчивость к нано- и микросекундным импульсным помехам до 5 кВ, микросекундным импульсным помехам большой энергии, провалам, коротким прерываниям и изменениям переменного и постоянного тока, а также в прибор интегрировано однофазное устройство развязки. Система позволяет проводить быстрое, полностью автоматизированное тестирование по самым распространённым стандартам IEC, EN, ANSI, IEEE и UL. Управление системой AXOS 5 производится с помощью широкого цветного графического интерфейса, расположенного на передней панели, либо удалённо через ПК. Простое в применении меню и возможность заранее задавать тестовые программы для разных стандартов обеспечивает простоту и надёжность испытаний. Многочисленные дополнительные функции, например, функция автономного включения/выключения, позволяет тестовой системе интегрироваться с тестовым оборудованием пользователя. Все испытательные параметры могут варьироваться в широком диапазоне относительно требований стандартов. Система AXOS 5 предоставляет возможность изменять анализируемые параметры во время тестирования, является идеальным решением для испытаний на соответствие и подготовки к таким испытаниям, а также используется для мониторинга и отладки оборудования на этапе его проектирования. Опционально доступен широкий набор экономически выгодных и удобных в эксплуатации устройств связи-развязки для электросетей, а также симметричных / асимметричных линий передачи данных и сигнальных линий.
Особенности и преимущества
- Легкость в управлении благодаря наличию ручного и автоматизированного тестовых режимов, автоматизированная подготовка тестов, заранее задаваемая методика испытаний и графическое представление схем тестирования;
- Надёжность и экономическая выгода;
- Сенсорный экран;
- Безопасное и удобное управление, обеспечивающиеся наличием защитной блокировки, сигнальной лампы и функции экстренной остановки;
- Удаленный доступ для мониторинга импульсов напряжения/ тока и состояния тестируемого устройства;
- Автоматическое составление отчётов по анализируемым параметрам, схемам испытаний и результатам тестирования.
Стандарты
- IEC/EN 61000-4-4, ГОСТ Р 51317.4.4-99 Наносекундные импульсные помехи;
- IEC/EN 61000-4-5, ГОСТ Р 51317.4.5 Микросекундные импульсные помехи большой энергии;
- IEC/EN 61000-4-9, ГОСТ Р 50649–94 Импульсное магнитное поле;
- IEC/EN 61000-4-11, ГОСТ Р 51317.4.11-99 Динамические изменения напряжения электропитания;
- IEC/EN 61000-4-29 Провалы, короткие прерывания и изменения напряжения, воздействующие на входной порт сети электропитания постоянного тока;
- IEC/EN 61000-6-1, ГОСТ Р 51317.6.1-2006 Электромагнитные помехи технических средств, применяемых в жилых, коммерческих зонах и производственных зонах с малым энергопотреблением;
- IEC/EN 61000-6-2, ГОСТ Р 51317.6.2-99 Электромагнитные помехи технических средств , применяемых в промышленных зонах;
- IEC/EN 60335-1 ГОСТ Р 52161.1-2004 Безопасность бытовых и аналогичных электрических приборов;
- IEC/EN 60601-1 Общие требования безопасности медицинских электрических изделий с учетом основных функциональных характеристик.
Применение
- Испытания на совместимость (в т.ч. предварительные испытания) электротехнических изделий;
- Маркировка CE (сертификация Евросоюза);
- Разработка и наладка продукции;
- Испытания телекоммуникационных и беспроводных устройств на соответствие.
Отрасли
- Промышленность;
- Жилищный комплекс;
- Производство комплектующих изделий;
- Медицина;
- Возобновляемая энергия;
- Телекоммуникации.
Технические спецификации
| Общие данные | |
| Оперативный ток |
85 В - 264 В 50/60 Гц |
| Кол-во тестов, сохраняемых в памяти | неограниченное |
| Удалённый интерфейс | Ethernet, RJ-45 |
| Дисплей | 7’’ / 800 ˣ 480 / 24 бит, сенсорный |
| Вход триггера | 5 В ТТЛ |
| Выход триггера | 5 В ТТЛ |
| Вход проверки тестируемого оборудования | 5 В ТТЛ |
| Выход сигнальной лампы | 2 ˣ 24 В / 1 A пост.тока |
| Габариты | 45 ˣ 18 ˣ 49 см |
| Вес | 30 кг |
| USB | для флэш-карты USB |
| Интерфейс AUX | D-sub 37p для внешних устройств связи-развязки, внешних преобразователей и т.д. |
| Вход Synch | байонетный вход, 10 В – 264 В перем. тока |
| Вход внешнего запуска/остановки | 5 В ТТЛ, запускает / останавливает заданную испытательную последовательность |
| Аналоговый выход | 0 – 10 В, для использования дополнительных опций |
| Цепь обеспечения безопасности | в разомкнутом состоянии останавливает тест |
| ICE / EN 61000-4-4 РЕДАКЦИЯ 2 наносекундные импульсные помехи / пакет импульсов | |
| Напряжение на выходе | 0,2 – 5,0 кВ ±10% на коаксиальном выходе |
| Полярность | полож. / отриц. / чередующаяся |
| Сопротивление на выходе | 50 Ом |
| Время нарастания | 5 мкс ±30% |
| Продолжительность импульса |
50 мкс ±30% при сопр. 50 Ом 50 мкс –15 +100 мкс при сопр. 1000 Ом |
| Вид импульсных бросков | обычный, непрерывный, реальный, случайный |
| Частота импульсов в пакете | 1 Гц – 1 МГц |
| Длительность пакета импульсов | 10 мкс – 1 с |
| Периодичность пакета импульсов | 1 мс – 10 с |
| Время тестирования | 1 с – 999 мин. |
| Триггер (запуск импульсов) | автоматический, вручную, внешний |
| Объединённое однофазное устройство связи-развязки |
264 В перем.тока / 16 A 220 В пост.тока / 10 A |
| ICE / EN 61000-4-5 РЕДАКЦИЯ 2 комбинированный импульс | |
| Напряжение на выходе | 0,2 – 5,0 кВ ±10% |
| Время нарастания импульса напряжения | 1,2 мкс ±30% |
| Продолжительность импульса напряжения | 50 мкс ±20% |
| Полярность | полож. / отриц. / чередующаяся |
| Сопротивление на выходе | 2 Ом |
| Синхронизация по фазе | 0 – 359° с интервалами в 1° или асинхронный режим |
| Предварительная установка счётчика | 1 – 10000 / бесконечн. |
| Контроль пикового напряжения |
Байонет: 1000:1 дисплей: 3 знака |
| Ток на выходе | 0,1 – 2.5 кА ±10% |
| Время нарастания импульса тока | 8 мкс ±20% |
| Продолжительность импульса тока | 20 мкс ±20% |
| Объединённое однофазное устройство связи-развязки |
264 В перем.тока / 16 A 220 В пост.тока / 10 A |
| Запуск импульсов |
автоматический 5 с – 99999 с вручную внешний |
| Контроль пикового тока |
Байонет: 1 кА/В дисплей: 3 знака |
| IEC / EN 61000-4-11 Редакция 2 IEC / EN 61000-4-29 Провалы и прерывания | |
| Макс. напряжение | 264 В перем.ток/ пост.ток |
| Макс. ток |
16 A перем.ток/ пост.ток, непрерывный 20 A для 5 с 40 A для 3 с 500 A пусковой ток |
| Запуск импульсов |
автоматический вручную внешний |
| Уровень провалов и прерываний |
0% 0% – 99% с внешним источником напряжения |
| Контроль действующего напряжения |
Байонет: 100:1 дисплей: 4 знака |
| Время прерывания |
0,1 периода– 9999 периодов 0,02 мс – 999 мин. |
| Интервал |
1 период– 9999 периодов синхр.0,04 мс – 999 мин. асинхр. |
| Время тестирования | 1 с – 999 мин. бесконечн. |
| Синхронизация по фазе |
0 – 359° 16 / 40 / 50 / 60 Гц асинхронный режим |
| Контроль действующего тока |
Байонет: 10 А/В дисплей: 4 знака |
Объём поставки
| AXOS5 | 2490400 |
| Система для испытаний на помехоустойчивость AXOS 5 | 1 шт. |
| Сетевой кабель10 A | 1 шт. |
| Кабель электропитания 16 A для тестируемого устройства | 1 шт. |
| Адаптер питания для тестируемого устройства | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Свидетельство о поверке | 1 шт. |
Опции и аксессуары
| FP-EFT 100 M2 | 3х-фазное устройство связи-развязки для силовых линий /100 A (наносекундные импульсные помехи) | 2495860 |
| IP4A | Клемма емкостной развязки для наносекундных импульсных помех | 2491300 |
| FP-SURGE 100 M2 | 3х-фазное устройство связи-развязки для силовых линий 100 A | 2490181 |
| PCD 121 | Устройство связи для симметричных линий передачи данных и линий управления | 2498010 |
| PCD 126 A | Устройство связи для асимметричных линий передачи данных и линий управления | 2498030 |
| DEC 5 | Устройство развязки для симметричных линий передачи данных и линий управления | 2490141 |
| DEC 6 | Устройство развязки для симметричных линий передачи данных и линий управления | 2490151 |
| DEC 7 | Устройство развязки для асимметричных линий передачи данных и линий управления | 2490161 |
| DIP 116 | Автоматический преобразователь тока 16 A 40/70/80 % | 2490410 |
| MSURGE-A | Тестирование магнитного поля в соответствии с EN 61000-4-9 | 2495591 |
| VTM 15000/05 | Трансформатор напряжения, 0,5 Дж | 2499692 |
| PDP 8000 | Датчик дифференциалов высокого напряжения 1000:1 (для импульсов) | 2499911 |
| CP 101 | Датчик тока (для импульсов) | 2499931 |
| ES | Внешний аварийный выключатель P12 | 4700751 |
| WL | Внешняя сигнальная лампа P12 | 4700750 |
| Поверка | Аккредитованная поверка AXOS 5 | 249042 |
Особенности
- Сенсорный экран 7“ / 800 x 480 / 24 бит;
- Сокращение благодаря удобной структуре меню;
- Наглядные подсказки в меню;
- Многоязычные меню (английский, немецкий, французский);
- Возможность подключения Ethernet и USB.
