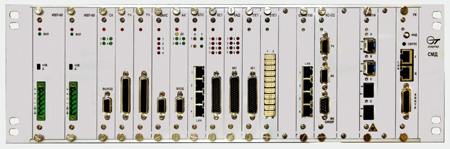

СМД
Синхронный мультиплексор доступа
Синхронный мультиплексор доступа СМД предназначен для эксплуатации на сети связи общего пользования в качестве аппаратуры цифровой системы передачи синхронной цифровой иерархии, обеспечивающей передачу сигналов Е1, Е3, Ethernet и сигналов абонентского доступа в структуре синхронных транспортных модулей уровня STM-1 и STM-4 по одномодовому волоконно-оптическому кабелю.
| Транспортный уровень SDH | |
| Оптические интерфейсы | |
| Оптические интерфейсы STM-1 | МСЭ-Т G.957 (S1.1, L1.1, L1.2) |
| Оптические интерфейсы STM-4 | МСЭ-Т G.957 (S4.1, L4.1, L4.2) |
| Количество интерфейсов STM-1 | до 8 шт. (по 4 шт. на блоке) |
| Количество интерфейсов STM-4 | до 4 шт. (по 2 шт. на блоке) |
| Оптические интерфейсы STM-1/4 с CWDM | МСЭ-Т G.692 (1471 - 1611 с шагом 20 нм) |
| Исполнение оптических интерфейсов | Сменные SFP-модули |
| Тип оптических разъемов | LC |
| Интерфейсы Е1 | |
| Интерфейсы Е1 | В соотв. G.703 и G.823 МСЭ-Т, ГОСТ 26886-86 |
| Количество интерфейсов Е1 | до 84 шт. (по 21 шт. на блоке) |
| Тип разъема интерфейса Е1 | Harting 10 pin |
| Количество интерфейсов Е1 на разъеме | 2 шт. |
| Интерфейсы Е3 | |
| Интерфейсы Е3 | В соотв. G.703 и G.823 МСЭ-Т, ГОСТ 26886-86 |
| Количество интерфейсов Е3 | до 12 шт. (по 3 шт. на блоке) |
| Тип разъема интерфейса Е3 | SMA |
| Интерфейсы Ethernet | |
| Интерфейсы Ethernet | 10/100 Base-T, в соотв. с IEEE 802.3 |
| Количество интерфейсов | до 10 шт. (4+2+2+2) |
| Емкость передачи | N ×VC-12 (N - от 1 до 42-х) |
| Тип разъемов | RJ-45 |
| Коммутационная матрица | |
| Емкость коммутационной матрицы | 1638х1638 VC-12 (16+10 ) STM-1 |
| Уровень коммутации | VC-12/VC-3/VC-4 |
| Резервирование | |
| Линии и полезной нагрузки | MSP, SNCP, одинарное и двойное кольцо |
| Агрегатных блоков | "1+1" |
| Матрицы коммутации VC-12/VC3/VC4 | "1+1" |
| Системы синхронизации | "1+1" |
| Блоков питания | "1+1" |
| Уровень абонентского доступа | |
| Интерфейсы Е1 | |
| Интерфейсы Е1 | В соотв. G.703 и G.823 МСЭ-Т, ГОСТ 26886-86 |
| Количество | до 64 шт. (8Е1×8) |
| Тип разъема интерфейса Е1 | В-sub 44 pin |
| Количество интерфейсов Е1 на разъеме | 8 шт. |
| Коммутационная матрица | |
| Количество коммутируемых интерфейсов Е1 | До 316 Е1 (84Е1×3+64Е1) |
| Уровень коммутации | Канальный интервал (КИ) 64 Кбит/с |
| Емкость коммутационной матрицы | 9480 × 9480 КИ (316Е1×30КИ) |
| Абонентские интерфейсы | |
| Количество слотов для абонентских интерфейсов |
7 шт. |
| Типы абонентских интерфейсов (совместимы с МП, МП-2, МП-8, МП-АД, КЦС) |
ЛТО-2, SDSL 2, SDSL 1, ТЧ, ТЧ-У, АК, АК-4ПР, АК-МБ, СК, СК-4ПР, ЗВК-ПД, ЗВК-ПР, ЗВ-ПД, ЗВ-ПР, КС, ТК, ДС, ДСУ, ДСУ-30, ОЦК, RS, RS-485, V36/X21, С1-И, МСД, КЛС, S/T, Upn (АК), Upnt (СК), Uk0a, Uk0c, С37.94, БПВ, СП, ОК |
| Синхронизация | |
| Варианты синхронизации |
|
| Кол-во выходов тактовой синхронизации | До 2-х, интерфейс в соотв. с рек. G.703.10 |
| Служебная связь | |
| Телефонный аппарат с DTMF - набором, вызовы - индивидуальный, циркулярный, групповой. | |
| Внешние датчики | |
| Кол-во внешних контролируемых датчиков | До 4-х, токовая петля |
| Кол-во сигналов управления внешними устройствами |
До 4-х, "сухой" контакт реле |
| Контроль и управление | |
| Интерфейс системы управления | Ethernet 10/100, IEEE802.3 |
| Протокол системы управления | SNMP v2 |
| Сетевая система управления | "Супертел - NMS" |
| Электропитание | |
| Напряжение электропитания | - от 19 до 36 В (номинал 24 В) - от 36 до 72 В (номинал 48, 60 В) |
| Потребляемая мощность, не более | 150 Вт |
| Габаритные размеры | 483×225×149 мм |
| Масса, не более | 8 кг |
Сделать заказ и запросить дополнительную информацию по СМД Вы можете здесь.
