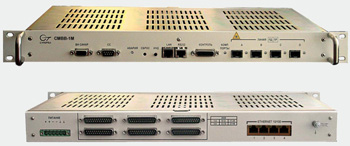

СМВВ-1М (SDH-NGN)
Синхронный малогабаритный мультиплексор ввода-вывода
СМВВ-1М - синхронный малогабаритный мультиплексор. Имеет до 4-х портов STM-1 и Ethernet 10/100 Base-T, а также возможности ввода-вывода 21 сигнала Е1 и кросс-коммутации 252×252 сигналов VC-12.
Краткая характеристика СМВВ-1М:
Режимы работы СМВВ-1М - терминальный, ввода/вывода, кросс - коммутатор, линейный регенератор.

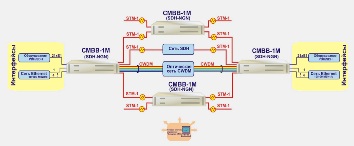

Построение сетей произвольной топологии.
Встроенная система служебной связи с индивидуальным или групповым вызовом, конференц-связь (DTMF).
Контроль и управление внешними устройствами: четыре входа для контроля датчиков внешних устройств ("токовая петля") и четыре выхода для управления внешними устройствами (8 групп "сухих" контактов реле).
Основные функциональные возможности и технические характеристики:
| Наименование параметра | Значение |
| Количество линейных интерфейсов STM-1 (оптических и/или электрических) |
Четыре (А, В, С и D) или два (А и В) |
| Количество интерфейсов ввода/вывода Е1 (2048 кбит/с) | 21 |
| Количество интерфейсов ввода/вывода сигнала Ethernet 10/100 |
4 |
| Виды защитного резервирования | MSP - двунаправленное резервирование мультиплексорной секции по схеме 1+1; SNCP - защита трафика Е1 и Ethernet на уровне VC-12 по схеме 1+1 |
| Возможность неблокируемой коммутации (коммутация производится на уровне VC-12) |
252 (63×4) VC-12 × 252 VC-12 |
| Возможности синхронизации |
Автоматическое переключение источников синхронизации путем применения приоритетных списков синхронизации и механизма сообщений о статусе синхронизации (SSM). |
Оптические интерфейсы
| Оптические интерфейсы STM-1 (МСЭ-Т G.957) | S-1.1 (от 1310 нм/до 30км), L-1.1 (от 1310 нм/до 60 км), L-1.2 (от 1550 нм до 100 км) |
| Оптические интерфейсы STM-1 c CWDM | МСЭ-Т G.692 (1471 -1611 с шагом 20 нм) |
| Количество интерфейсов STM-1 | до 4 шт. |
| Исполнение оптических интерфейсов | Сменные SFP-модули |
| Тип оптических разъемов | LC |
Габаритные размеры: 483 × 44 × 290 мм (1U). Конструктивное исполнение мультиплексора обеспечивает установку в 19" несущих конструкциях.
Масса: не более 4 кг
Сетевая система управления "Супертел-NMS".
Электропитание:
Напряжение источника первичного питания: от 19,2 до 72 В с заземленным плюсом или с заземленным минусом.
Потребляемая мощность не более 20 Вт.
Сделать заказ и запросить дополнительную информацию по СМВВ-1М Вы можете здесь.
