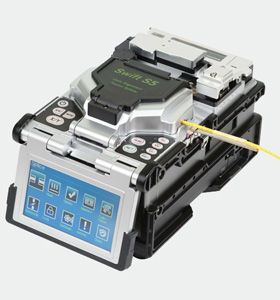

Swift-S5
Автоматический аппарат всё-в-одном для сварки оптического волокна
-
Аппарат типа всё-в-одном
- Влаго-, пыле- и ударопрочное исполнение
- Аккумуляторная батарея большой ёмкости, 320 полных циклов
- Двойная печь для термоусадки КДЗС
- Автоматический термостриппер
- 4,3" сенсорный дисплей
- Совместимость с SOC-коннекторами
- Выравнивание волокон по сердцевине
При сварке оптического волокна в сложных условиях, очень неудобно, когда инструментов много и они находятся в разных местах. При ручной зачистке оптического волокна обязательно появляются микроповреждения, которые под воздействием различных сил – вибрации, растяжения, сжатия, теплового сжатия и растяжения – со временем приводят к негодности соединения. КДЗС лишь частично защищает волокно от этих воздействий, кроме этого, части КДЗС, пластик и металлическая арматура имеют разные коэффициенты расширения по отношению к стеклу. Все эти и другие проблемы решены в сварочном аппарате Swift-S5 фирмы Ilsintech.
Высокая надёжность соединения- Отсутствие повреждений волокна после термостриппера
- Ресурс термостриппера - более миллиона зачисток
- Время зачистки - 1,5 с
- Встроенный флакон с помпой для очищающей жидкости
- Скалывание одним движением
- Встроенный контейнер для мусора
- При больших объёмах сварочных работ увеличивает производительность на 20%
- SC коннектор - APC, UPC
- LC коннектор - APC, UPC
- FC коннектор - APC, UPC
- ST коннектор - APC, UPC
- Удобство и надёжность работы в тяжёлых условиях
- Выдерживает падение с высоты 76 см.
- Влагозащищённость – IPx2
- Пылезащищённость – IPx5
| Технические характеристики | |
| Параметр | Описание |
| Выравнивание волокон | IPAS технология выравнивания волокон по сердцевине |
| Типы волокон |
SMF (ITUT-T G.652), MMF (ITUT-T G.651), DSF (ITUT-T G.653), NZDSF (ITUT-T G.655), EDFA, Ei980, сварка разных типов волокон (SM/MM), ITUT-T G.657 |
| Диаметр волокна | 80 – 150 мкм, буфера 100 – 1000 мкм (single) |
| Длина зачищенного участка | 250 мкм 8-16 мм, 900 мкм 16 мм |
| Средние потери | SMF: 0,02 дБ, MMF: 0,01 дБ, DSF: 0,04 дБ, NZDSF: 0,04 дБ |
| Возвратные потери | не менее 60 дБ |
| Время сварки | стандартно 9 с, вместе с термоусадкой 60 мм КДЗС – 26 с |
| Программы | 100 программ сварки и 50 программ термоусадки КДЗС |
| Сохранение результатов сварки | 2000 последних результатов (100 фото) |
| Условия эксплуатации |
от -10 С до +50 С, влажность до 95% без конденсата, 0 - 5000 над уровнем моря, ветер менее 15 м/с |
| Условия хранения | от -40 С до +50 С, влажность до 95% |
| Размеры и вес | ШхГхВ, 140х225х125 мм, 2,95 кг, включая батареи |
| Интерфейсы | USB, RCA, внешнее электропитание |
| Электропитание | DC 14,8 В от батареи (7700 мАч), 100 – 240 В AC зарядное устройство |
| Дополнительное электропитание | DC 12 В от автомобильного “прикуривателя” (опционально) |
| Количество циклов сварки | Литий-полимерная батарея - 320 полных циклов |
| Ресурс электродов | более 2000 циклов без замены |
| Тест на прочность | 2 Н, 4,4 Н опционально |
| Видеосистема | две CMOS камеры и 4,3" цветной сенсорный ЖК-дисплей |
| Увеличение изображения | 300Х, 170Х |
| Стандартная комплектация | ||
| Описание | Модель | Кол-во |
| Сварочный аппарат с термостриппером, скалывателем и диспензером | S5 | 1 шт. |
| Блок питания | S311 | 1 шт. |
| Загрузчик КДЗС | S312 | 2 шт. |
| Аккумуляторная батарея | S513 | 1 шт. |
| Электроды | EI-21 | 1 пара |
| Чемодан для переноски | 1 шт. | |
| Инструкция по применению | 1 шт. | |
| Дополнительное оборудование | |
|
Описание
|
Модель |
| Аккумуляторная батарея | S513 |
| Скалыватель | CI-05 |
| Нож для скалывателя | BI-05 |
| Электроды | EI-21 |
| КДЗС |
S-160 (60 мм), S-140 (40 мм) |
| SOC-коннекторы | SC, LC, FC, CH |
| Зажимы для коннекторов | HS-SC, LC, FC, ST |
Сделать заказ и запросить дополнительную информацию по Swift-S5 Вы можете здесь.
