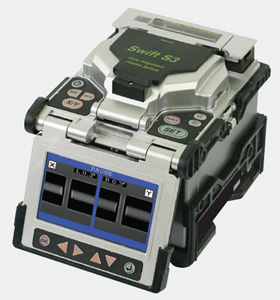

Сварочный аппарат Swift-S3
Новый автоматический сварочный аппарат Swift-S3 для сварки оптических волокон, является самым компактным, легким и быстрым в своем классе.
Аппарат для сварки оптических волокон Ilsintech Swift-S3 станет вашим надежным помощником при выполнении задач любой сложности.
Сварочный аппарат для оптоволокна обеспечит высококачественную сварку оптических волокон даже в самых неблагоприятных для этого условиях окружающей среды.
- Малые габариты (138*160*135) и вес (2,3 кг), а также ударопрочный корпус позволяют эксплуатировать IlsintechSwift-S3 на ремне у оператора
- Пыле- и влагозащищенное исполнение обеспечит качественный монтаж в ветряную погоду или дождь
- 4,3" двухпозиционный цветной дисплей с панелью управления и интуитивно понятным меню делает работу со сварочным аппаратом максимально комфортной
- Встроенная печь позволяет проводить термоусадку двух КДЗС одновременно, что на 20% повышает скорость монтажа
- Мощная аккумуляторная батарея обеспечивает работу Swift-S3 на протяжении 250 циклов сварка / термоусадка
- Выравнивание волокна по сердцевине
| Параметр | Описание |
| Метод выравнивания волокон | Выравнивание по сердцевине на основе технологии IPAS (Image Pattern Analysis Alignment System) |
| Типы применяемых волокон | SM (ITU-T G.652, ITU-T G.657), MM (ITU-T G.651), DS (ITU-T G.653), NZDS (ITU-T G.655), EDFA, EI980, различные типы (SM/MM) |
| Параметры волокна | Оболочка: 80 ~ 150 мкм, буферное покрытие 100 ~ 1000 мкм |
| Длина зачистки волокна | Для ОВ в буферном покрытии 250 мкм: 8 ~ 18 мм; Для ОВ в буферном покрытии 900 мкм: 16 мм |
| Средние потери на сварке | SM: 0,02 дБ, MM: 0,01 дБ, DS: 0,04 дБ, NZDS: 0,04 дБ |
| Коэффициент отражения | > -60 дБ |
| Время сварки и термоусадки КДЗС (типовое) |
9 с при сварке SM волокна, 26 с термоусадка КДЗС S-160 (60 мм) |
| Программы | Режимы сварки: 100 режимов; режимы печки: 50 режимов |
| Сохранение результатов | Последние 2000 результатов (100 изображений) |
| Рабочая высота | 0 ~ 5000 м над уровнем моря |
| Условия эксплуатации | от -10 до +50°C, при отн. влажности до 95% и без конденсации влаги |
| Условия хранения | от -40 до +80°С, при отн. влажности до 95% |
| Системы защиты | От ветра до скорости 15 м/с; защита от влаги, пыли, ударов |
| Габариты | 138(Ш) х 160(Г) х 135(В) мм (включая монитор) |
| Вес (с батареей) | 2,3 кг |
| Внешний интерфейс | USB, RCA, внешнее питание |
| Электропитание | от аккумуляторной батареи 14,8 В и от сетевого блока питания ~100-240 В |
| Дополнительное электропитание | Блок питания постоянного тока 12 В и от автомобильного прикуривателя |
| Количество циклов сварка/термоусадка от батареи | 250 циклов (литий-полимерная аккумуляторная батарея) |
| Ресурс электродов | Более 2000 сварок без замены |
| Растягивающее усилие теста на механическую прочность сварки | 2 Н или 4,4 Н (по выбору) |
| Монитор | Две КМОП видеокамеры и 4,3'' цветной ЖКИ экран с сенсорным управлением |
| Изображение волокна и увеличение | Для видов X и Y: 300X, для вида XY: 170X |
| Описание | Модель | Количество |
| Сварочный аппарат Swift-S3 | S3 | 1 шт. |
| Сетевой адаптер питания | S311 | 1 шт. |
| Ложемент для КДЗС | S312 | 2 шт. |
| Запасные электроды | EI-21 | 1 комплект |
| Аккумуляторная батарея | S313 | 1 комплект |
| Диспенсер для спирта | 1 шт. | |
| Чемодан для переноски | 1 шт. | |
| Руководство по эксплуатации Swift S3 | 1 шт. |
| Описание | Модель |
| Дополнительная аккумуляторная батарея | S313 |
| Скалыватель | CI-01, CI-02, CI-03, CI-03B |
| Термостриппер | Auto Stripper (ATS) |
| Комплект подготовки волокна (Мультипак) | Multipack (MP-S) |
| КДЗС | S-160 (60 мм), S-140 (40 мм) |
| Нож скалывателя | BI-05 |
- Автоматический сварочный аппарат Swift-S3
- Прецизионный скалыватель Ilsintech CI-03-B
- Адаптер питания - 1 шт.
- Защитный рукав – 2 шт.
- Запасные электроды – 1 шт.
- Аккумуляторная батарея – 1 шт.
- Дозатор для спирта – 1 шт.
- Кейс для транспортировки - 1 шт.
- Инструкция пользователя - 1 шт.
- Прецизионный скалыватель Ilsintech C1-01
- Прецизионный скалыватель Ilsintech CI-02
- Прецизионный скалыватель Ilsintech CI-03-A
- Прецизионный скалыватель Ilsintech CI-03-B
- Термостриппер Ilsintech
- Комплекс подготовки волокна Ilsintech Multipack
- Сменные электроды для сварочного аппарата Ilsintech Keyman S1
- Сменное лезвие для скалывателей Ilsintech
- Набор инструментов для монтажа ВОК НИМ-25
Сделать заказ и запросить дополнительную информацию по Swift-S3 Вы можете здесь.
