Аппаратура волоконно-оптической системы передачи со спектральным уплотнением

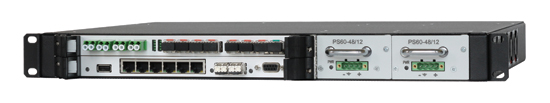

ИРТЫШ
Аппаратура «ИРТЫШ» предназначена для повышения пропускной способности ВОЛС с использованием технологии грубого спектрального уплотнения (CWDM)
Функции преобразования сигнала
Аппаратура выполняет функцию регенерации амплитуды, формы и фазы оптического сигнала (3R-регенерация), как на входе, так и на выходе клиента. Длина волны CWDM сигнала соответствует ITU-Т сетке частот, рекомендации МСЭ-Т G.694.1. Для формирования сигнала используются DFB-лазеры. Длина волны линейного интерфейса - 1470-1610 нм Скорость передачи данных 155Мб/с - 2,488 Гбит/с Дальность передачи: до 150 км.
Оптическая связь
Настройка скорости клиента: выбор STM-1, STM-4, GE, STM-16. Возможность передачи от 1 до 8 каналов. Выбор канала: выбор из доступного диапазона скоростей и дальности передачи при заказе системы.
Вентиляция аппаратуры
Вентиляторы расположены на левой (5 шт.) и правой (5 шт.) стороне передней панели «ИРТЫШ», служат для охлаждения оборудования, отвечают за стабильную работу системы в случае перегрева.
Соединения
Аппаратура имеет:
- 8 разъемов для установки модулей SFP (LC/APC)
- 2 разъема для установки сменных клиентский GE SFP модулей
- 2 duplex-розетки под линейные интерфейсы LC/UPC группового сигнала
- 1 RS-232 и 6 RJ-45 интерфейсы управления
- 1 USB-порт для подключения совместимых устройств
Размещение
Установка в приборную 19” (482.6 мм) стойку. Высота прибора – 1U (44 мм)
Аппаратура имеет Сертификат соответствия по системе «СВЯЗЬ»: № ОС-1-СП-0838.
Технические характеристики
| № | Характеристика | Величина | |||
| 1 | Поддерживаемые цифровые форматы | STM-1/OC-3 (155 Мбит/с) STM-4/JC-12 (622 Мбит/с) Gigabit Ethernet (1,25 Гбит/с) STM-16/ОС-48 (2,488 Гбит/с) | |||
| 2 | Входная оптическая мощность канала (от клиента) | От -21 дБм до -3 дБм | |||
| 3 | Выходная оптическая мощность канала (на выходе в линию) | От -12 дБм до -2 дБм, настраиваемая | |||
| 4 | Потребляемая мощность | 60 Вт | |||
| 5 | Допустимый диапазон температуры окружающего воздуха при работе | от 0 оС до 50 оС | |||
| 6 | Интервал между каналами (CWDM) | Диапазон длин волн | нм | 1470 | 1610 |
| Шаг | нм | 20 | |||
| 7 | Передатчик | Диапазон значений оптической мощности на выходе (интерфейс оптической линии) | дБм | -3 | 6 |
| дБ | 9 | ||||
| 8 | Приемник | Диапазон значений оптической мощности на входе (клиентский интерфейс) | дБм | -3 | 6 |
Варианты исполнения
| ИРТЫШ | - 1471 | - X | - XX(X) |
| Длина волны первого канала ------------------------ (канальная сетка CWDM) |
1: 1 исполнение : 8 клиентских входов - 1 линейный выход агрегатного
потока (CWDM); 2: 2 исполнение: 8 клиентских входов - 2 линейных выхода
агрегатного потока (CWDM); 3: 3 исполнение: 4 клиентских
входа - 1 линейный выход агрегатного потока (CWDM) -------------------------------------------------- (опционально) |
40: диапазон до 40 км 80: диапазон до 80 км 150: диапазон до 150 км ------------------------------- (опционально) |
|
| *Мощность и чувствительность клиентских и CWDM каналов могут зависеть от типа установленных SFP модулей. При расчете бюджета линии нужно учитывать потери в CWDM мультиплексорах. | |||
Сделать заказ и запросить дополнительную информацию по ИРТЫШ Вы можете здесь.
