Термометр газовый показывающий ТГП

Краткие технические данные:
- Материал корпуса:  нержавеющая сталь.
- Материал штока: нержавеющая сталь.
- Материал капилляра и оплетки: нержавеющая сталь.
- Варианты присоединения: радиальное, осевое эксцентричное, поворотно-откидное, радиальное с капилляром, осевое эксцентричное с капилляром и соединительной скобой.
- Диаметры корпуса: 100; 125; 150; 200; 250 мм.
- Длины штока:  35…1000 мм.
- Длина капилляра: 0,5….15 метров.
- Диапазоны температур:  -80…+700 °C.
- Погрешность: ±1,5; ±2,5  %;  1 по EN 13190.
- Резьба присоединения: G1/2;  M20x1.5; 1/2 NPT; G1/4; М12х1,5; 1/4 NPT; G3/4.

Общие сведения:
Газонаполненный термометр ТГП  предназначен для измерений температуры жидких и газообразных сред.

Область применения:
- химическая промышленость
- нефтяная промышленость
- газовая промышленость
- пищевая промышленость
- перерабатывающая промышленость
- водоснабжение
- теплоснабжение
- вентиляция
- кондиционирование

Технические параметры:
- Чувствительный элемент:  трубка Бурдона.
- Температура окружающей среды: -50… + 60°C.
- Материал корпуса:  нержавеющая сталь.
- Стекло: инструментальное стекло. Другой материал по запросу.
- Уплотнение:  витон.
- Циферблат:  алюминий.
- Стрелка: алюминий, фиксированная.  Другие варианты исполнения поставляются по заказу, например корректировка нуля на стрелки.
- Диаметры корпуса: 100; 125; 150; 200; 250 мм.
- Кольцо: байонетное; завальцованное.
- Степень защиты:  IP 65.
- Варианты присоединения: радиальное, осевое эксцентричное, поворотно-откидное, радиальное с капилляром, осевое эксцентричное с капилляром, осевое эксцентричное с капилляром и соединительной скобой.
- Материал штока: нержавеющая сталь.
- Длины штока:  35…1000 мм.
- Диаметр штока:  6; 6.35; 8; 9.5; 10; 12.
- Максимальное давление на штоке, без гильзы: 25 бар.
- Материал оплетки и капилляра: нержавеющая сталь.
- Длина капилляра: 0,5….15 метров.
- Резьба присоединения:  G1/2;  M20x1.5; 1/2 NPT;  G1/4; М12х1,5; 1/4 NPT; G3/4.  Другие соединения по запросу.
- Конструкция присоединения: жестко на штоке (стандарт), наружная резьба; гладкий шток, без резьбы; вращающаяся на штоке, гайка с наружной резьбой; накидная гайка, внутренняя резьба; подвижное на штоке, наружная резьба.
- Защитная гильза: поставляется отдельно по запросу. (Смотрите описания - гильзы)
- Стандартные диапазоны измерения температуры: -50…+50; -50…+100; -40…+40; -40…+60;
-30…+50; -20…+40; -20…+60; 0…+60;  0…+80;  0…+100; 0…+120; 0…+150; 0…+160; 0…+200; 0…+250;
0…+300; 0…+350; 0…+400; 0…+500; 0…+600 °C. Возможно изготовление других диапазонов. Например: -50…+100 °C.
- Погрешность:  ±1,5; ±2,5  %;  1 по EN 13190.
- Дополнительные опции: заполнение корпуса глицерином или силиконовым маслом;
внешняя дополнительная корректировка нуля; ударопрочное или безопасное стекло; дополнительные отметки на шкале;  шкала в °F;  двойная шкала °С/ °F.

Габаритные и присоединительные размеры:

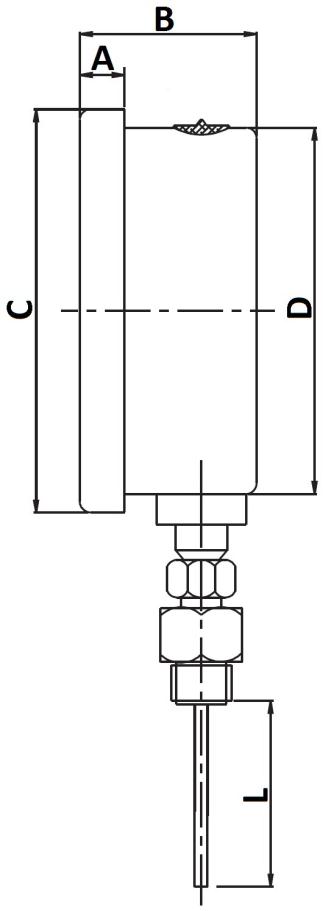

- Радиальное присоединение (Р):



Диаметр
корпуса:

A

B

C

D

L

Вес, гр

100

12.5

47

111

100

35…1000

750

125

15

48

129

119

1000

150

15

49

161

149

1250

200

18

49

216.5

201.5

1500

250

18

52

263

250

2000

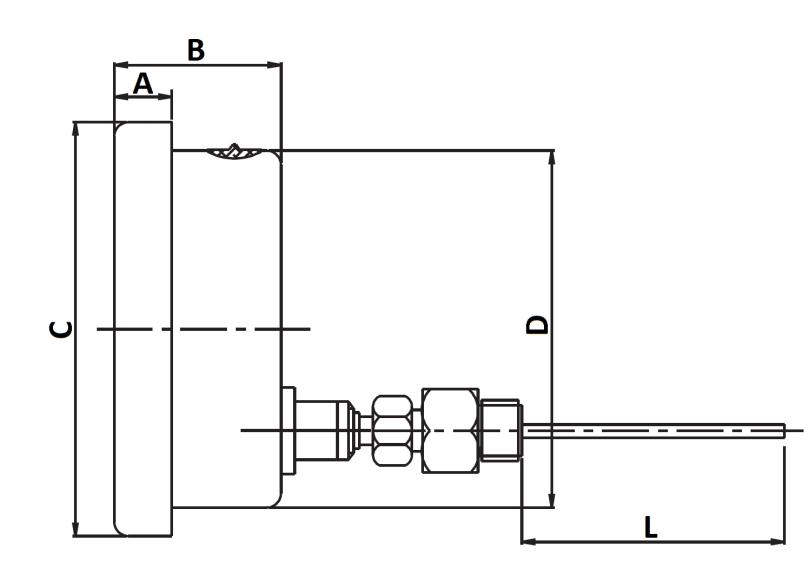

- Осевое эксцентричное присоединение (ТЭ):



Диаметр
корпуса:

A

B

C

D

L

Вес, гр

100

12.5

47

111

100

35…1000

750

125

15

49

129

119

1000

150

15

49

161

149

1250

200

18

49

216.5

201.5

1500

250

18

52

263

250

2000

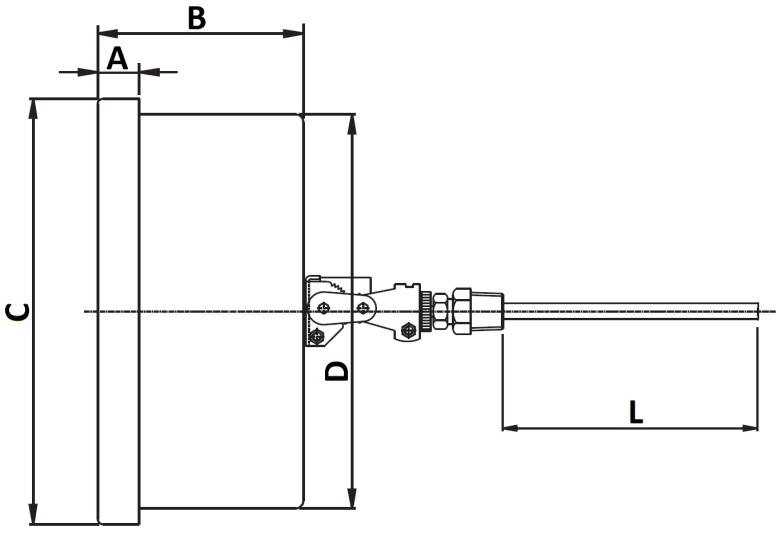

- Поворотно-откидное присоединение (ПО):



Диаметр
корпуса:

A

B

C

D

L

Вес, гр

100

12.5

48

111

100

35…1000

750

125

15

49

129

119

1000

150

15

49

161

149

1250

200

15

49

216.5

201.5

1500

250

14.5

49.5

263

250

2000

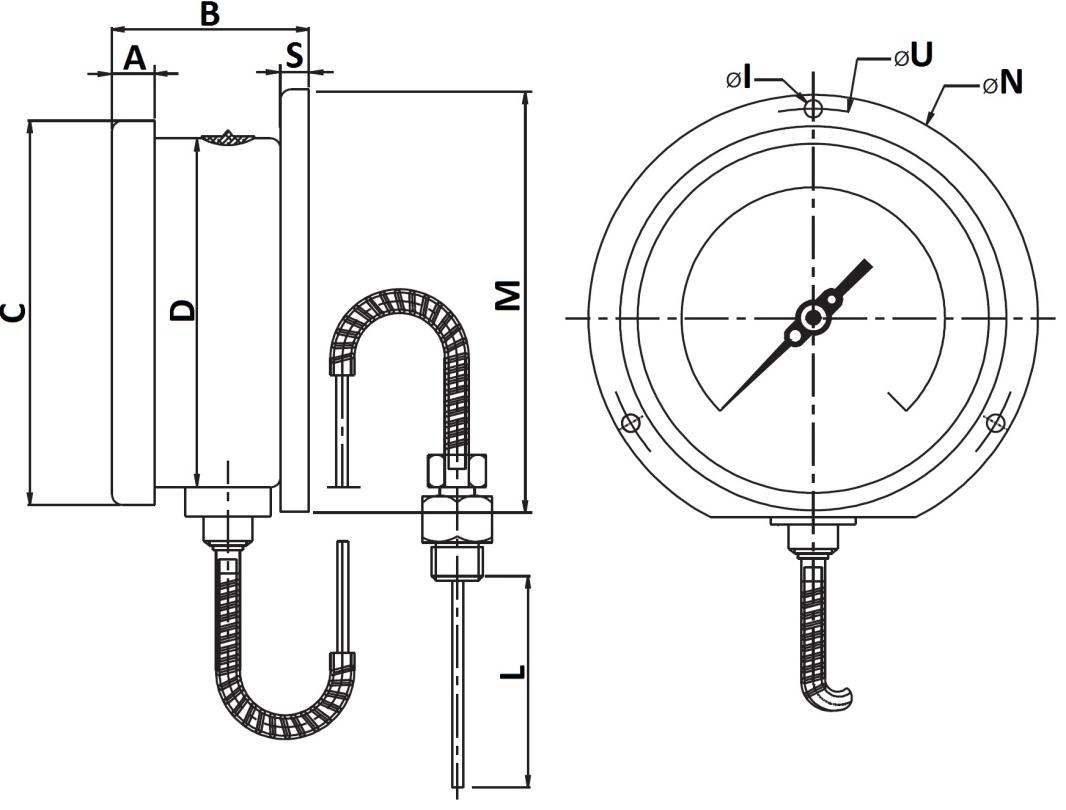

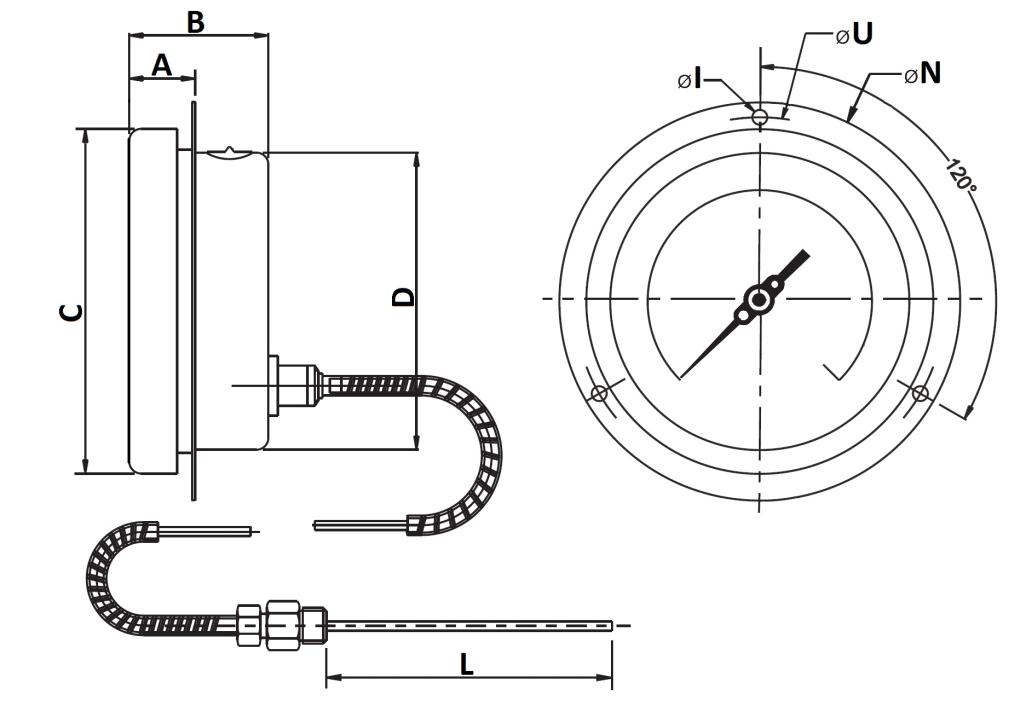

- Радиальное присоединение с капилляром (РК):



Диаметр
корпуса:

A

B

C

D

S

M

U

N

I

L

Вес, гр

100

12.5

45

111

100

6

128

118

134

6

35…1000

1000

125

15

46

129

119

4

-

137

150

6

1250

150

15

46.5

161

149

6

174.5

168

186

6

1550

200

18

49

216.5

201.5

1.5

-

230

245

7

2000

250

18

52

263

250

1.5

286.5

276

290

7

2250

- Осевое эксцентричное присоединение с капилляром (ТЭК):



Диаметр
корпуса:

A

B

C

D

S

U

N

I

L

Вес, гр

100

12.5

47

111

100

1

118

134

6

35…1000

1000

125

15

49

129

119

4

137

150

6

1250

150

15

49

161

149

1

168

186

6

1500

200

18

49

216.5

201.5

1.5

230

245

7

2000

250

18

52

263

250

1.5

276

290

7

2250

- Осевое эксцентричное присоединение с капилляром  и соединительной скобой (ТЭКС):



Диаметр
корпуса:

A

B

C

D

J

K

V

L

Вес, гр

100

12.5

47

111

100

72

16

108

35…1000

1100

125

15

48

129

119

75

15

125

1350

150

15

49

161

149

106

16

166

1600

200

18

49

216.5

201.5

165

16

208

2150

250

18

52

263

250

180

30

270

2400





Присоединения:
- Жестко на штоке (стандарт), наружная резьба



G

A

B

D

SW

L

G1/2; M20x1.5;
1/2 NPT

14

18

6; 6.35;
8; 9.5;
10; 12

27

35…1000

G1/4;
М12х1,5;
1/4 NPT

12

26

6; 6.35;
8; 9.5;
10; 12

22

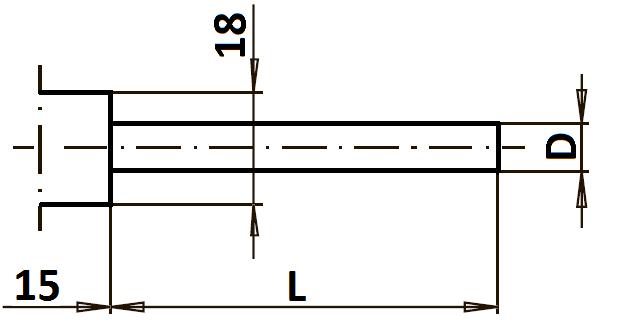

- Гладкий шток, без резьбы (ГШ)



D

L

6; 6.35; 8; 9.5; 10; 12

35…1000

6; 6.35; 8; 9.5; 10; 12

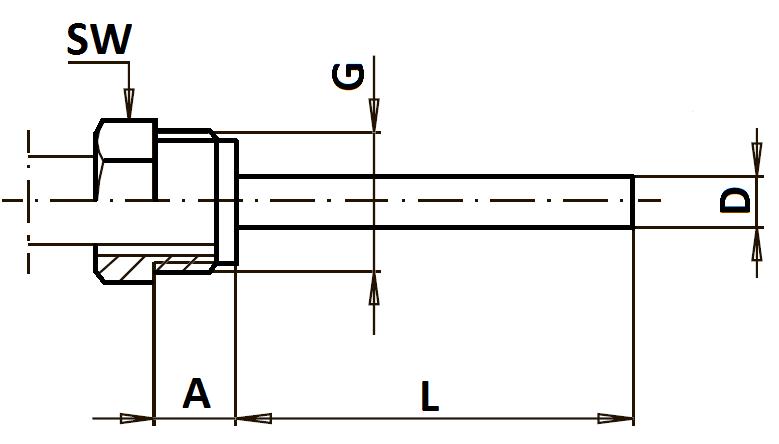

- Вращающаяся на штоке, гайка с наружной резьбой (ВШ)



G

A

D

SW

L

G1/2; M20x1.5;
1/2 NPT

20

6; 6.35;
8; 9.5;
10; 12

27

35…1000

G1/4;
М12х1,5;
1/4 NPT

12

6; 6.35;
8; 9.5;
10; 12

22

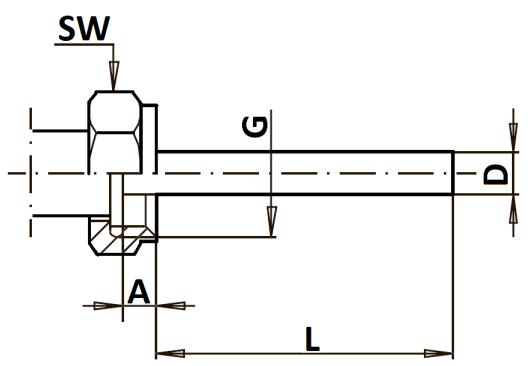

- Накидная гайка, внутренняя резьба (НГ)



G

A

D

SW

L

G1/2; M20x1.5

8.5

6; 6.35;
8; 9.5;
10; 12

27

35…1000

G3/4

10.5

6; 6.35;
8; 9.5;
10; 12

32

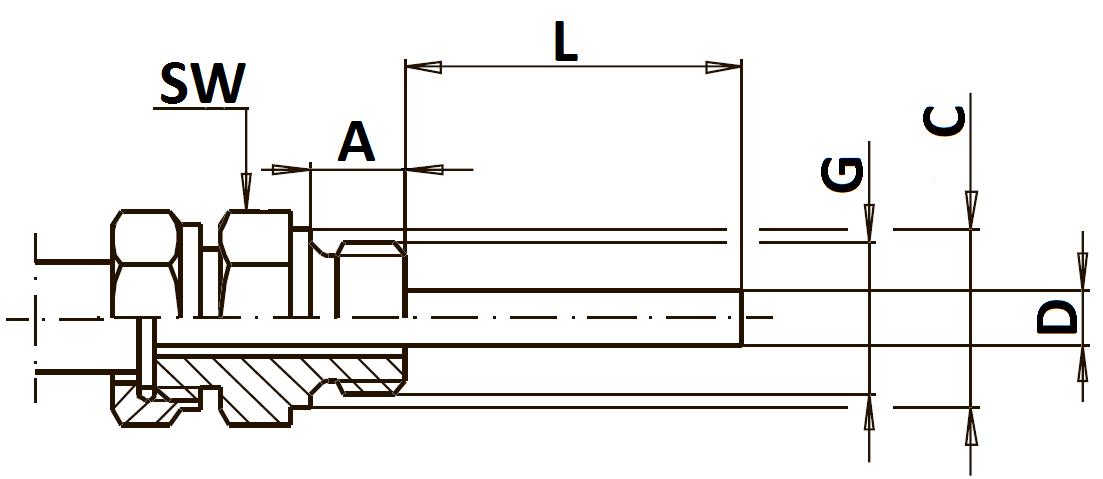

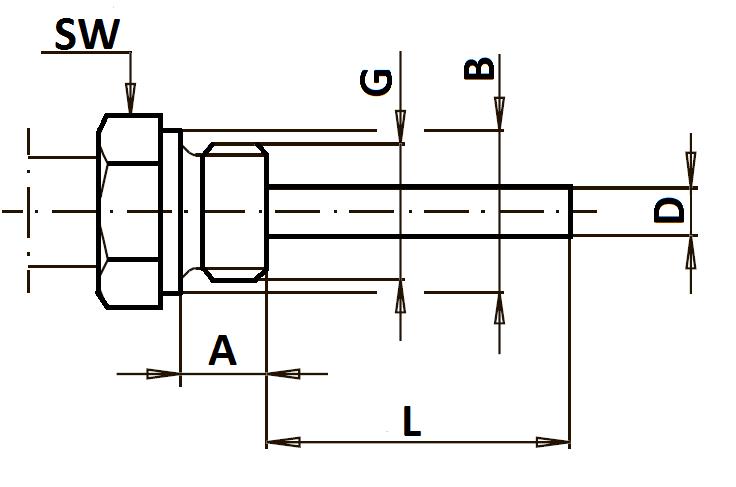

- Подвижное на штоке, наружная резьба (ПШ)



G

A

C

D

SW

L

G1/2; M20x1.5;
1/2 NPT

14

26

6; 6.35;
8; 9.5;
10; 12

27

35…1000

G3/4

16

32

6; 6.35;
8; 9.5;
10; 12

32



Пример оформления заказа:
Тип прибора, марка: ТГП.
Диаметр корпуса: 100; 125; 150; 200; 250.
Кольцо: байонетное - стандарт, в коде заказе не указывается;
                завальцованное - ЗК.
Тип присоединения:  - радиальное:  Р;
                                         - осевое (тыльное):  Т;
                                         - поворотно-откидное: ПО;
                                         - радиальное с капилляром: РК;
                                         - осевое эксцентричное с капилляром: ТЭК;
                                   - осевое (тыльное)эксцентричное с капилляром и соединительной скобой: ТЭКС.
Длина погружной части: 35…1000 мм.
Диаметр штока:  8 мм – стандарт, в коде заказе не указывается;
                                 6; 6.35; 9.5; 10; 12 мм – заказ.
Диапазоны измерения температуры: -50…+50; -50…+100; -40…+40; -40…+60;
-30…+50; -20…+40; -20…+60; 0…+60;  0…+80;  0…+100; 0…+120; 0…+150; 0…+160; 0…+200; 0…+250;
0…+300; 0…+350; 0…+400; 0…+500; 0…+600 °C.
Конструкция присоединения: жестко на штоке, наружная резьба - стандарт, в коде заказе не указывается;  гладкий шток, без резьбы: ГШ; вращающаяся на штоке гайка, наружная резьба: ВШ; накидная гайка, внутренняя резьба: НГ;  подвижное на штоке, наружная резьба: ПШ.
Резьба присоединения: G1/2;  M20x1.5; 1/2 NPT; G1/4; М12х1,5; 1/4 NPT; G3/4.
Длина капилляра: 0,5…15 метров.
Погрешность:  1 по EN 13190; 1.5 %; 2.5 %.
Дополнительные опции (прописываются в письменной форме): заполнение корпуса и штока силиконовым маслом; внешняя дополнительная корректировка нуля; ударопрочное или безопасное стекло; дополнительные отметки на шкале;  шкала в °F;  двойная шкала °С/ °F.

Примеры:

ТГП 100Р/100 (0…+120 С) G1/2 (нар), 1.5
ТГП 150РК/120х12 (0…+160 С) ВШ, G1/2 (нар),L=3 метра, 1 по EN 13190
ТГП 250ТЭКС/80 (0…+200 С) G1/2, L=5 метров,  1.5, заполнение корпуса силиконовым маслом
ТГП 100ТЭК/100х6.35 (-40…+60 С) НГ, G1/2(вну),L=1 метр, 1.5
ТГП 100Т/50 (0…+600 С) М12х1,5 (нар), 2.5
ТГП 100ПО(ЗК)/300 (-40…+60 С) G1/2 (нар), 1.5


Сделать заказ и запросить дополнительную информацию по ТГП Вы можете здесь.
