Датчики-реле перепада давления Корунд-ДД-Н-Р

Датчик-реле перепада давления Корунд-ДД-Н-Р предназначен для формирования управляющих сигналов посредством замыкания (размыкания) электрической цепи при достижении заданного уровня давления.
К выходным контактам датчика-реле давления перепада Корунд-ДД-Н-Р могут быть подключены различные исполнительные механизмы:

насосы
клапаны
задвижки
другие механизмы.

Датчики-реле давления перепада (датчики давления перепада с релейным выходом) Корунд-ДД-Н-Р выпускаются с верхними пределами измерения давления Рном от 6 кПа до 4 МПа.
Уровень срабатывания задается трехпозиционным переключателем, установленным на плате внутри корпуса датчика-реле давления перепада.
При этом уровень срабатывания датчика-реле перепада давления может быть задан в размере от 100% Рном до 30% Рном с шагом 10%:

Положение переключателя	Pном
0 0 0 0 0 1 1 0 0 1 0 1 0 1 0 0 1 1 1 1 0 1 1 1	100% (Pном) 90% 80% 70% 60% 50% 40% 30% от верхнего предела измеряемого давления Pном.

Датчик-реле давления перепада
Корунд-ДД-Н-Р. Внешний вид

Реле давления Корунд-РДИ. Внешний вид со снятой крышкой

Датчик-реле давления перепада
Корунд-ДД-Н-Р. Вид изнутри

Технические характеристики датчика-реле давления Корунд-ДД-Н-Р

Гистерезис срабатывания от верхнего предела измерения	5%
Выходной сигнал	Замыкание (размыкание) контактов электромеханического реле с повышенной нагрузочной способностью
Питание	Источник постоянного тока 24...36 V.
Потребляемая мощность, Вт, не более	0,6
Коммутируемая нагрузка, не менее	7,5 А; 250 V
Количество срабатываний, не менее	2·10⁷
Диапазон рабочих температур, °С:	-40...+80
Степень защиты	IP65
Масса, г, не более	380
Присоединение к магистралям давления	М24х1,5 М20х1,5 М12х1,5 М12х1 М10х1 G1/2'' G1/4'' K1/2'' K1/4'' другие варианты
Средний срок службы, лет	15
Материал, контактирующий с измеряемой средой	316L

Габаритно-присоединительные размеры датчика-реле давления Корунд-ДИ-001-Р

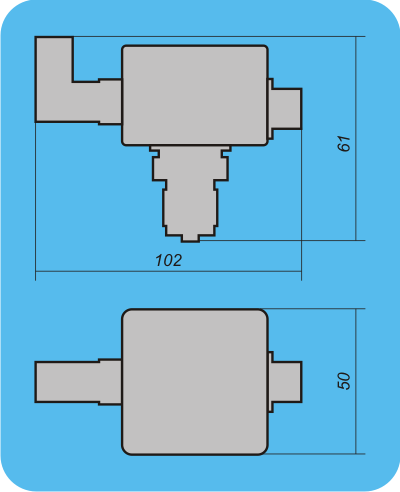

Реле давления Корунд-РДИ. Габаритно-присоединительные размеры

Схема внешних электрических соединений датчика-реле давления Корунд-ДИ-001-Р

Датчик-реле давления Корунд-ДИ-001-Р. Схема внешних электрических соединений

Контакты 1, 4 нормально замкнуты
Контакты 1, 3 нормально разомкнуты

Сделать заказ и запросить дополнительную информацию по Корунд-ДД-Н-Р Вы можете здесь.
