Пассивный барьер искробезопасности Корунд-М21
| Пассивные барьеры искрозащиты КОРУНД-М21 предназначены для работы с техническими средствами промышленной автоматики, не содержащими собственных источников электропитания (например, электропневматические преобразователи и позиционеры). Эти же барьеры искробезопасности могут использоваться для работы в информативных и управляющих каналах с частотными и импульсными сигналами напряжения любой полярности, следующих с амплитудой 4; 12; 24В. ВНИМАНИЕ! Все устройства, подключаемые к барьерам искробезопасности со стороны взрывоопасной зоны, должны иметь вид взрывозащиты "искробезопасная электрическая цепь". |
|
Пассивные барьеры искрозащиты КОРУНД-М21 могут использоваться, например, совместно с датчиками избыточного давления КОРУНД-ДИ или с датчиками перепада давления КОРУНД-ДД

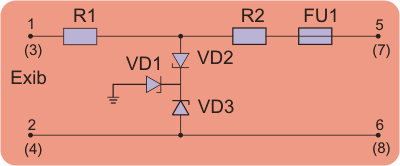

Функциональная схема пассивного барьера искрозащиты КОРУНД-М21
Барьеры искробезопасности КОРУНД-М21 являются двухканальным. Каналы функционально и схемотехнически идентичны. На схеме изображены только первые каналы барьеров искрозащиты. Нумерация клеммных колодок второго канала указана в скобках.
Для исключения влияния одного канала энергетического барьера на другой через общую шину заземления, а также увеличения их помехозащищенности при групповом монтаже, ограничительные стабилитроны (диоды Зенера) соединены «звездой». Для увеличения надежности цепочка стабилитронов (VD1-VD3) продублирована. Верхняя ветвь пассивного барьера искрозащиты КОРУНД-М21 (между клеммами 1-5 для первого канала и клеммами 3-7 для второго канала) имеет ограничительные резисторы R1 и R2, а также предохранитель FU1. Нижняя ветвь канала (между клеммами 2-6 первого канала и клеммами 4-8 второго канала) не содержит указанных ограничительных резисторов и предохранителя. Поэтому барьер искробезопасности КОРУНД-М21 реализует уровень взрывозащиты «ib». В пассивных барьерах искрозащиты КОРУНД-М21 используются стабилитроны (диоды Зенера) с достаточной по взрывозащите величиной мощности рассеивания.
Технические характеристики пассивных барьеров искрозащиты КОРУНД-М21| Тип барьера | пассивный |
| Вид взрывозащиты | Искробезопасная электрическая цепь |
| Маркировка взрывозащиты | [Exib]IIC/IIB |
| Максимальное выходное напряжение на клеммах искробезопасной цепи, В, не более | 24 |
| Максимальный выходной ток короткого замыкания, мА | 100 |
| Количество каналов | 2 |
|
Сопротивление ветвей каналов, Ом Первая ветвь Вторая ветвь |
280 280 |
| Вход |
ЭП, ЭПП, реостаты, потенциометры. Безопасная зона - от датчиков опорных сигналов |
| Выход | Входы измерительных устройств |
| Климатическое исполнение | УХЛ-3 (для температуры окружающей среды от -30ОС до +70ОС |
| Степень защиты корпуса | IP30 |
пассивных барьеров искрозащиты
КОРУНД-М21 и КОРУНД-М21-DIN
 |
 |
|
Пассивный барьер искрозащиты Корунд-М21 (для монтажа на шину заземления) |
Пассивный барьер искрозащиты Корунд-М21-DIN (для монтажа на DIN-рейку) |
