Пассивный барьер искробезопасности Корунд-М31
| Пассивные барьеры искрозащиты КОРУНД-МЗ1 предназначены для работы с датчиками, формирующими как естественный выходной сигнал (например, термопары и термометры сопротивления стандартных градуировок с конструкцией обычного исполнения), так и унифицированный токовый сигнал (например, 4—20 мА) и другими техническими средствами промышленной автоматики, не содержащими собственных источников электропитания. Барьеры искрозащиты Корунд-М31 могут использоваться для работы в информативных и управляющих каналах с частотными и импульсными сигналами напряжения любой полярности, следующих с амплитудой 4; 12; 24В. ВНИМАНИЕ! Все устройства, подключаемые к барьерам искробезопасности Корунд-М31 со стороны взрывоопасной зоны, должны иметь вид взрывозащиты "искробезопасная электрическая цепь". |
|
Пассивные барьеры искрозащиты КОРУНД-М31 могут использоваться, например, совместно с датчиками избыточного давления КОРУНД-ДИ или с датчиками перепада давления КОРУНД-ДД

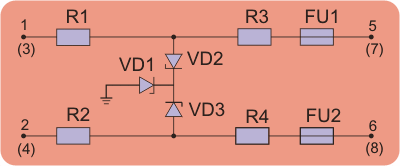

Функциональная схема пассивного барьера искрозащиты КОРУНД-М31
Барьер искрозащиты КОРУНД-М31 является двухканальным. Каналы функционально и схемотехнически идентичны. На схемах изображены только первые каналы барьера искробезопасности. Нумерация клеммных колодок второго канала указана в скобках.
Для исключения влияния одного канала энергетического барьера на другой через общую шину заземления, а также увеличения их помехозащищенности при групповом монтаже, ограничительные стабилитроны (диоды Зенера) соединены «звездой». Для увеличения надежности цепочка стабилитронов (VD1-VD3) продублирована. В барьере искрозащиты КОРУНД-МЗ1 как верхняя, так и нижняя ветви каналов содержат ограничительные резисторы и предохранители. Реализуемый уровень взрывозащиты — «ia». В пассивных барьерах искрозащиты КОРУНД-М31 используются стабилитроны (диоды Зенера) с достаточной по взрывозащите величиной мощности рассеивания.
Технические характеристики пассивных барьеров искрозащиты КОРУНД-М31| Тип барьера | пассивный |
| Вид взрывозащиты | Искробезопасная электрическая цепь |
| Маркировка взрывозащиты | [Exia]IIC/IIB |
| Максимальное выходное напряжение на клеммах искробезопасной цепи, В, не более | 4,1 |
| Максимальный выходной ток короткого замыкания, мА | 250 |
| Количество каналов | 2 |
|
Сопротивление ветвей каналов, Ом Первая ветвь Вторая ветвь |
165 165 |
| Вход | Термометры, термопары |
| Выход | Входы измерительных устройств |
| Климатическое исполнение | УХЛ-3 (для температуры окружающей среды от -30ОС до +70ОС |
| Степень защиты корпуса | IP30 |
Габаритно-присоединительные размеры пассивных барьеров искрозащиты
КОРУНД-М31 и КОРУНД-М31-DIN
 |
 |
|
Пассивный барьер искрозащиты Корунд-М31 (для монтажа на шину заземления) |
Пассивный барьер искрозащиты Корунд-М31-DIN (для монтажа на DIN-рейку) |
