Пассивный барьер искробезопасности Корунд-М4
|
Пассивные барьеры искрозащиты КОРУНД-М4 предназначены для работы с датчиками, формирующими как естественный выходной сигнал (например, термопары и термометры сопротивления стандартных градуировок с конструкцией обычного исполнения), так и унифицированный токовый сигнал (например, 4—20 мА) и другими техническими средствами промышленной автоматики, не содержащими собственных источников электропитания. Барьеры искрозащиты Корунд-М4 могут использоваться для работы в информативных и управляющих каналах с частотными и импульсными сигналами напряжения любой полярности, следующих с амплитудой 4; 12; 24В. ВНИМАНИЕ! Все устройства, подключаемые к барьерам искробезопасности Корунд-М4 со стороны взрывоопасной зоны, должны иметь вид взрывозащиты "искробезопасная электрическая цепь". |
|
Пассивные барьеры искрозащиты КОРУНД-М4 могут использоваться, например, совместно с датчиками избыточного давления КОРУНД-ДИ или с датчиками перепада давления КОРУНД-ДД
Функциональная схема пассивного барьера искрозащиты КОРУНД-М4
Барьер искрозащиты КОРУНД-М4 является двухканальным. Каналы функционально и схемотехнически идентичны. На схемах изображены только первые каналы барьера искробезопасности. Нумерация клеммных колодок второго канала указана в скобках.
Для исключения влияния одного канала энергетического барьера на другой через общую шину заземления, а также увеличения их помехозащищенности при групповом монтаже, ограничительные стабилитроны (диоды Зенера) соединены «звездой». Для увеличения надежности цепочка стабилитронов (VD1-VD3) продублирована. В барьере искрозащиты КОРУНД-М4 как верхняя, так и нижняя ветви каналов содержат ограничительные резисторы и предохранители. Реализуемый уровень взрывозащиты — «ia». В пассивных барьерах искрозащиты КОРУНД-М4 используются стабилитроны (диоды Зенера) с достаточной по взрывозащите величиной мощности рассеивания.
Технические характеристики пассивных барьеров искрозащиты КОРУНД-М4| Тип барьера | пассивный |
| Вид взрывозащиты | Искробезопасная электрическая цепь |
| Маркировка взрывозащиты | [Exia]IIC/IIB |
| Максимальное выходное напряжение на клеммах искробезопасной цепи, В, не более | 24 |
| Максимальный выходной ток короткого замыкания, мА | 100 |
| Количество каналов | 2 |
|
Сопротивление ветвей каналов, Ом Первая ветвь Вторая ветвь |
165 165 |
| Вход |
ЭПП 4-20 |
| Выход |
Электронные регуляторы Входы измерительных устройств |
| Климатическое исполнение | УХЛ-3 (для температуры окружающей среды от -30ОС до +70ОС |
| Степень защиты корпуса | IP30 |
пассивных барьеров искрозащиты
КОРУНД-М4 и КОРУНД-М4-DIN
 |
 |
|

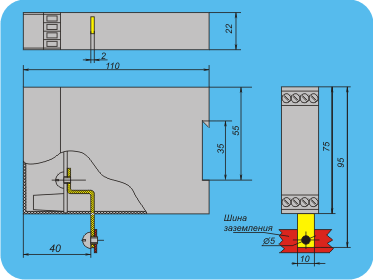

Пассивный барьер искрозащиты Корунд-М4 (для монтажа на шину заземления) |
Пассивный барьер искрозащиты Корунд-М4-DIN (для монтажа на DIN-рейку) |
Сделать заказ и запросить дополнительную информацию по Корунд-М4 Вы можете здесь.
