Активный двухканальный барьер искрозащиты Корунд-М530-2
| Активный двухканальный барьер искрозащиты КОРУНД-М530 предназначен для питания и искрозащиты сигнальных цепей двух взрывозащищенных датчиков положения по стандарту DIN 19234 (NAMUR) c выходным сигналом постоянного тока 1-5.5 мА,или двух контактных датчиков подключаемых по двухпроводной линии связи. Выходным сигналом каждого канала барьера является релейный сигнал в виде переключения группы контактов электромеханического реле по достижению входным током значения 2±0.2 мА. Барьер имеет входные искробезопасные цепи уровня искрозащиты «ia» и маркировку типа «ExiaIIC/IIB X». ВНИМАНИЕ! Все устройства, подключаемые к барьерам искробезопасности со стороны взрывоопасной зоны, должны иметь вид взрывозащиты "искробезопасная электрическая цепь". ОПРЕДЕЛЕНИЕ: Искробезопасная электрическая цепь - это электрическая цепь, выполненная так, что электрический разряд не может воспламенить взрывоопасную среду с вероятностью большей 0,001 при предписанных условиях испытания. |
 |
Гальваническое разделение сигнальных цепей барьера и цепей питания осуществляется посредством преобразователя напряжения питания в переменное напряжение и наличию импульсного трансформатора. Разделение сигнальных цепей входа и выхода происходит благодаря передаче сигнала переключения порогового устройства через оптрон непосредственно на реле.
Уровень срабатывания порогового устройства соответствует величине входного тока 2±0.2 мА.
Барьер искрозащиты имеет также сигнализатор обрыва линии связи с датчиком. Сигнал о нарушении работоспособности линии возникает при падении тока в ней ниже уровня 0.1 мА. В отличие от одноканального барьера КОРУНД-М530 барьер КОРУНД-М532 имеет также в кажодм канале сигнализатор кототкого замыкания в линии, который выдает сигнал при повышении тока в линии свыше 6.0 мА.

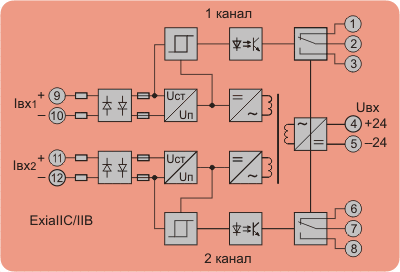

Функциональная схема барьера искробезопасности Корунд М530-2(Двухканальный активный барьер искрозащиты с гальванической развязкой).
| параметры искробезопасной электрической цепи: | |
| Вид взрывозащиты | искробезопасная электрическая цепь |
| Маркировка взрывозащиты | [Exia] IIC/IIB X |
| Максимальный ток короткого замыкания, мА | 120 |
| Максимальное выходное напряжение на клеммах искробезопасной цепи, В, не более | 8.2 |
| Максимальная внешняя емкость, мкФ, IIС/IIB | 0.75/7.0 |
| Максимальная внешняя индуктивность, мГн, IIC/IIB | 5.25/21.0 |
| Максимальное сопротивление кабеля, Ом | 25 |
| общие параметры: | |
| Напряжение питания,В | 24±0.48 |
| Напряжение пробоя изоляции между входными и выходными цепями, В, не менее | 1500 |
| Погрешность установки уровня срабатывания %, не более | 0,5 |
Ток потребления при срабатывании реле, мА, не более |
50 |
| Диапазон изменения входного сигнала, мА | 1—5.5 |
| Выходной сигнал | одна группа переключающихся «сухих» контактов |
| Коммутируемая нагрузка, не менее | 5A; 250V |
| Количество срабатываний, не менее | 2·107 |
| Габаритные размеры, мм | 45х75х110 |
| Масса, г, не более | 100 |
| Диапазон рабочих температур ,°С | 0....+60 |
| Климатическое исполнение по ГОСТ 15150 | УХЛ-3 |
| Степень защиты по ГОСТ 14254 | IP 30 |
