КОРУНД-БПД

Блоки стабилизированного питания КОРУНД-БПД

Блоки стабилизированного питания датчиков КОРУНД-БПД предназначены для питания стабилизированным напряжением постоянного тока датчиков давления, датчиков температуры и других типов аппаратуры КИПиА с унифицированными выходными токовыми сигналами в условиях взрывобезопасных производств, например: датчики избыточного давления КОРУНД-ДИ датчики перепада давления КОРУНД-ДД датчики гидростатического давления КОРУНД-ДИГ датчики температуры температуры КОРУНД-ТМ датчики температуры КОРУНД-ТП; Блоки питания КОРУНД-БПД используются и для питания взрывозащищенных преобразователей, работающих с выносными барьерами искрозащиты, например, КОРУНД-М11.

• системы автоматического контроля;
• системы регулирования и управления технологическими процессами;
• системы учета ресурсов.

• БПД-2К-24;
• БПД-2К-36;
• БПД-4К-24;
• БПД-4К-36;
• БПД-8К-24;
• БПД-8К-36


Блоки питания датчиков содержат устройство защиты от перегрузки и короткого замыкания каждого канала. Блоки питания КОРУНД-БПД предназначены для щитового монтажа. Размер окна в щите 132 х 65 мм. Блоки питания БПД относятся к ремонтопригодным изделиям.
Ремонт блоков питания может быть произведен в условиях цеха КИПиА. Конструктивно блоки питания КОРУНД-БПД всех исполнений выполнены в унифицированном корпусе, который разрабатывался для условий щитового монтажа. Каждый гальванически разделенный канал блоков представляет собой преобразователь напряжения переменного тока в стабилизированное напряжение постоянного тока. Переменное напряжение снимается со вторичных обмоток понижающего трансформатора, выпрямляется и подается на стабилизатор напряжения, который выполнен по компенсационной схеме. Все подключения к блокам питания БПД осуществляются с помощью соединителей типа ОНЦ. Кабельные части соединителей входят в комплект поставки блоков питания КОРУНД-БПД всех исполнений. Средняя наработка блоков питания КОРУНД-БПД на отказ на каждый канал — не менее 120000 часов. Средний срок службы блоков питания КОРУНД-БПД — 12 лет.
Схема одного канала блока стабилизированного питания датчиков давления и температуры КОРУНД-БПД

Технические характеристики блоков питания КОРУНД-БПД

Наименование блока	БПД-2К-24	БПД-2К-36
Количество гальванически развязанных каналов	2	2
Наличие защиты от перегрузки и короткого замыкания	да	да
Максимальный ток нагрузки на один канал, мА, не более	65	65
Погрешность выходного напряжения, %	0,1	0,1
Потребляемая мощность, Вт, не более	6	7.5
Напряжение питания, В/Гц	~220/50	~220/50
Масса блока, кг, не более	2	2
Климатическое исполнение по ГОСТ 15150	УХЛ-З	УХЛ-З
Температура окружающей среды	-10° до +60°С	-10° до +60°С
Относительная влажность	30 до 80%	30 до 80%
Класс защиты от поражения электрическим током по ГОСТ 12.2.007	01	01

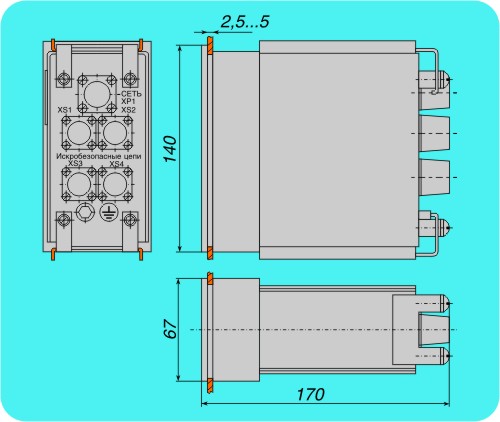

Габаритно-присоединительные размеры блока питания датчиков БПД

Сделать заказ и запросить дополнительную информацию по КОРУНД-БПД Вы можете здесь.
