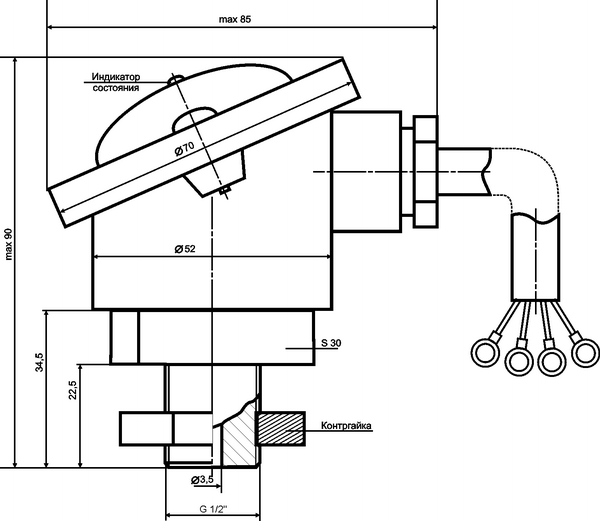

Сигнализаторы давлений СТЭК-115
|
Код |
Вариант сигнальных контактов |
|||||||||
|
СТЭК-115А |
Контакты перекидные трехпроводные (нормально-разомкнутый и нормально-замкнутый) |
|||||||||
|
СТЭК-115/Р |
Двухпроводные нормально - разомкнутые |
|||||||||
|
СТЭК-115/З |
Двухпроводные нормально - замкнутые |
|||||||||
|
Поз.1 |
|
|||||||||
|
|
|
Код |
Порог срабатывания |
|||||||
|
|
|
0,3 |
0,3±0,1 кгс/см? (0,03±0,01 МПа) |
|||||||
|
|
|
2,5 |
2,5±0,1 кгс/см? (0,25±0,01 МПа) |
|||||||
|
|
|
3,6 |
3,6±0,1 кгс/см? (0,36±0,01 МПа) |
|||||||
|
|
|
Поз.2 |
|
|||||||
|
|
|
|
|
Код |
Электрическое подключение |
|||||
|
|
|
|
|
01 |
Кабель длиной 600 мм с кольцевыми наконечни-ками для болта М6 |
|||||
|
|
|
|
|
02 |
Кабель длиной 2500 мм с кольцевыми наконеч-никами для болта М6 |
|||||
|
|
|
|
|
10 |
Разъем (тип предлагается Потребителем – согласовывается Изготовителем) |
|||||
|
|
|
|
|
Поз.3 |
|
|||||
|
|
|
|
|
|
|
Код |
Наличие индикации состояния |
|||
|
|
|
|
|
|
|
И |
Светоиндикатор на верхней крышке |
|||
|
|
|
|
|
|
|
О * |
Светоиндикатор отсутствует |
|||
|
|
|
|
|
|
|
Поз.4 |
|
|||
|
|
|
|
|
|
|
|
|
Код |
Резьба входного штуцера |
|
|
|
|
|
|
|
|
|
|
G1/2 * |
Внешняя G1/2 с контргайкой |
|
|
|
|
|
|
|
|
|
|
M20?1,5 |
Внешняя M20?1,5 с контргайкой |
|
|
|
|
|
|
|
|
|
|
M16?1,5 |
Внешняя M16?1,5 с контргайкой |
|
|
|
|
|
|
|
|
|
|
Поз.5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
СТЭК-115/Р |
- 2,5 |
- 01 |
- И - G1/2 |
Пример обозначения сигнализатора в других документах и (или) при заказе |
||||||
Примечание – Допускается отсутствие кодов обозначения после третьей позиции, в этом случае Код каждой отсутствующей позиции принимается соответствующим коду, помеченному в таблице 1 знаком - (*), например, СТЭК-115/Р-2,5-01-О-G1/2 соответствует обозначению СТЭК-115/Р-2,5-01.
Сделать заказ и запросить дополнительную информацию по СТЭК-115 Вы можете здесь.
