Узлы управления ЭПУУ-7, ЭПУУ-8КИП ПВЕК Тип-1 (линейный)
Контрольно-измерительные пункты КИП ПВЕК Тип-1 (линейный)
ТУ 4318-002-87598003-2010

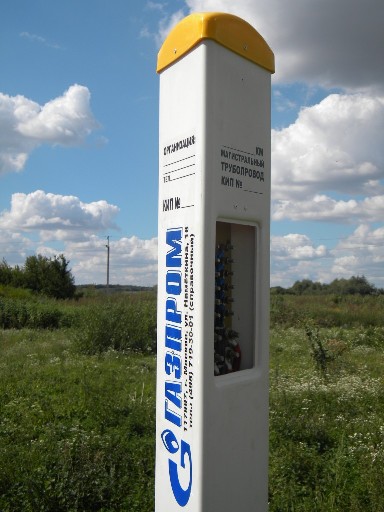

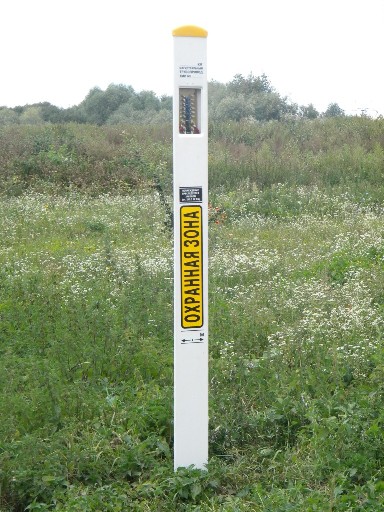

КИП ПВЕК Тип-1 предназначен для установки на линейной части трубопроводов, представляет собой трехгранную стойку (в сечении треугольник со стороной 180±5, мм) из негорючего атмосфероустойчивого пластика с информационной маркировкой и контрольным щитком с контактными зажимами и клеммами. Опционально комплектуется километровым знаком.
Контрольный щиток расположен в верхней части стойки и закрыт крышкой с замком. Контрольный щиток имеет платы с силовыми и измерительными клеммами для коммутации средств ЭХЗ и подключения измерительного оборудования.
Клеммы, контактные зажимы и измерительные гнезда КИП ПВЕК Тип-1 изготовляются из цветного металла или из стали с защитным покрытием. Конструкция зажимов обеспечивает надежное электрическое крепление кабелей и проводов без специального оконцевания жил:
- для измерительных зажимов — сечением до 6 мм2;
- для силовых зажимов — сечением до 35 мм2.
| Высота стойки, мм | 2500-3000 |
| Ширина грани, мм | 180±5 |
| Вес, кг | 8,5±1,5 |
| Толщина стенки, мм | 4±1,5 |
| Диапазон рабочих температур, С0 | -60… +60 |
Общий вид
- Стойка КИП
- Колпак
- Крышка контрольного щитка
- Отверстие для ввода кабеля
- Устройство, препятствующее свободному изъятию КИП из грунта
- Место для размещения информационных надписей
- Замок
- Метка уровня заглубления КИП
- Километровый знак (опционально)
Используется следующее

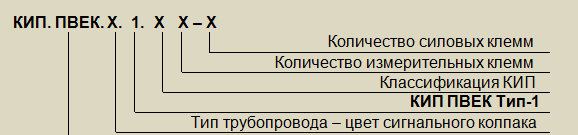

условное обозначение:
КИП ПВЕК Тип-1 упаковываются в количестве 3 шт. в групповую упаковку – полиэтиленовую пленку (ГОСТ 10354), предотвращающую их свободное перемещение и повреждение при транспортировке. При этом каждый КИП перед этим упаковывается в индивидуальную бумажную упаковку.
Сделать заказ и запросить дополнительную информацию по КИП ПВЕК Тип-1 (линейный) Вы можете здесь.
