Контрольно-измерительные пункты КИП ПВЕК Тип-2 (линейный, промплощадка)
КИП ПВЕК Тип-2 предназначен для установки на промплощадках и линейной части трубопроводов, представляет собой четырёхгранную стойку (в сечении квадрат со стороной 200±10, мм) из негорючего атмосфероустойчивого пластика с информационной маркировкой и контрольным щитком с контактными зажимами и клеммами. Опционально комплектуется километровым знаком.

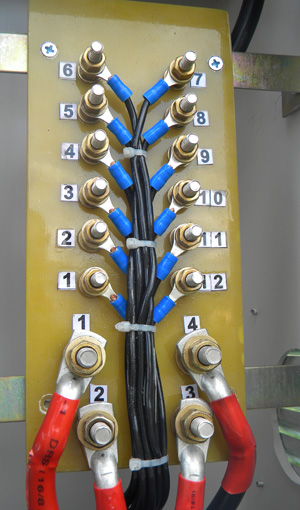

Контрольный щиток расположен в верхней части стойки и закрыт крышкой с замком. Контрольный щиток имеет платы с силовыми и измерительными клеммами для коммутации средств ЭХЗ и подключения измерительного оборудования. В стойке предусмотрен портал для дополнительного оборудования с крышкой с замком.
Технические характеристики
| Высота стойки, мм | 1800 – 2500 |
| Ширина грани, мм | 200 ± 10 |
| Вес, кг | 12,5 ± 1,5 |
| Толщина стенки, мм | 4 ± 0,5 |
| Диапазон рабочих температур, С° | -60…+60 |

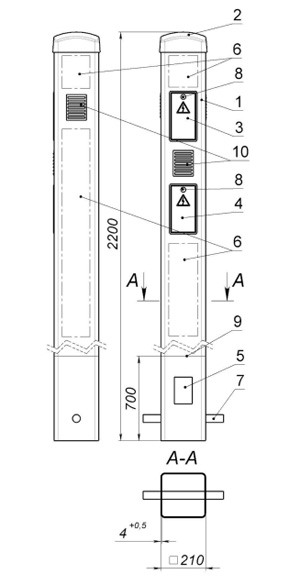

- Стойка КИП
- Сигнальный колпак
- Крышка контрольного щитка
- Крышка портала для дополнительного оборудования
- Отверстие для ввода кабеля
- Место для размещения информационных надписей
- Устройство, препятствующее свободному изъятию КИП из грунта
- Замок
- Метка уровня заглубления КИП
- Вентиляционное отверстие

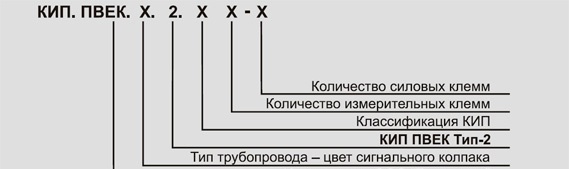

Используется следующее
условное обозначение:
КИП ПВЕК Тип-2 упаковываются в количестве 3 шт. в групповую упаковку – полиэтиленовую пленку (ГОСТ 10354), предотвращающую их свободное перемещение и повреждение при транспортировке. При этом каждый КИП перед этим упаковывается в индивидуальную бумажную упаковку.
Сделать заказ и запросить дополнительную информацию по КИП ПВЕК Тип-2 (линейный... Вы можете здесь.
