КИП ПВЕК с БСЗ (блок совместной защиты)
Блок совместной защиты (БСЗ) предназначен для работы в схемах совместной защиты от коррозии подземных коммуникаций. БСЗ позволяет организовывать совместную защиту двух и более подземных коммуникаций, расположенных в непосредственной близости друг от друга (пересекающиеся или параллельные нитки подземных коммуникаций).
БСЗ позволяет регулировать защитный ток параллельных (пересекаемых) коммуникаций по отношению к подземному сооружению, подключенному непосредственно к станции катодной защиты (СКЗ).
КИП ПВЕК со встроенным БСЗ устанавливается:
- в местах параллельной прокладки подземных коммуникаций, защищаемых от одной станции катодной защиты (СКЗ), для регулировки защитного тока, втекающего в каждое подземное сооружение;
- в местах пересечения или сближения подземных коммуникаций, имеющих собственные системы ЭХЗ, для выравнивания потенциалов подземных сооружений.
КИП ПВЕК с БСЗ представляет собой пластиковую стойку, имеющую в сечении треугольник со стороной 180±5, мм (вариант исполнения 1) или квадрат со стороной 200±10, мм (вариант исполнения 2) с информационной маркировкой и контрольным щитком с контактными зажимами и клеммами для измерения параметров ЭХЗ и блоком совместной защиты.
Блок совместной защиты установлен внутри стойки. Плата БСЗ выполнена из стеклотекстолита на которой установлены элементы электрической схемы.
Технические характеристики
| Параметр | БСЗ-10 | БСЗ-30 |
|---|---|---|
| Номинальный действующий ток, А. | 10 | 30 |
| Максимальный ток, А. | 15 | 45 |
| Продолжительность работы БСЗ на максимальном токе, мин, не более | 1 | 1 |
| Номинальный ток шунта 75 mv, А. | 20 | 50 |
| Тип вентильного элемента | Полупроводниковый диод | |
| Допустимое обратное напряжение, В. | 600 | 1000 |
| Суммарное сопротивление реостата, Ом. | 0,45±10% | 0,24±10% |
| Способ регулирования сопротивления | Ступенчатое регулирование перемычками | |
| Охлаждение | Естественное воздушно | |
| Степень защиты | 1Р34 по ГОСТ 14254 | |

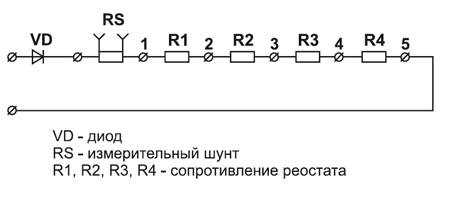

Регулировка величины тока БСЗ осуществляется путем переключения перемычек 1-2, 2-3, 3-4, 4-5.
| Тип/Элемент | БСЗ-10 | БСЗ-30 |
|---|---|---|
| R1 | 0,03 | 0,04 |
| R2 | 0,06 | 0,05 |
| R3 | 0,12 | 0,08 |
| R4 | 0,24 | 0,09 |
| RS | 20 А, 75 mV | 50 А, 75 mV |
| Диод VD | Д112-25-Х | Д-212-80-Х |

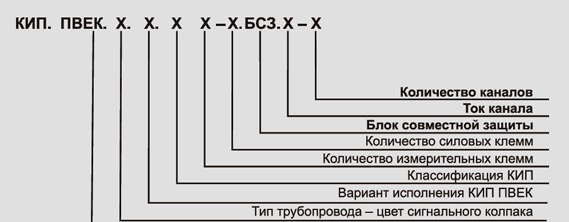

Используется следующее условное обозначение:
