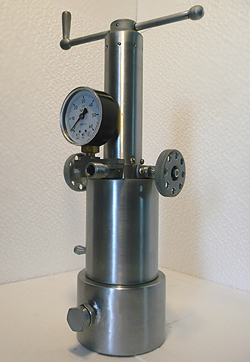

Пробоотборник ИП-3М
Он состоит из пробоотборной камеры и поршневого узла и газовой камеры.
Пробоотборная камера включает в себя входной и выходной штуцера, цилиндр, термостатирующую рубашку, манометр, входной и выходной вентили, поршень.
Поршневой узел состоит из корпуса, линейной шкалы, рукоятки, визира и штока.
Технические характеристики
| Максимальный объем отбираемой пробы, мл | 250 |
| Максимальное давление отбора проб, МПа | 6 |
| Начальное давление для перемещения поршня Р1, МПа, не
менее |
0,15 |
| Конечное давление для перемещения поршня Р2, МПа, не более | 0,45 |
| Давление в газовой камере, МПа | 0,25...055 |
| Масса, кг, не более | 4,0 |
| Габаритные размеры, мм, не более | 350х195х135 |
Для отбора проб нефти пробоотборник, с помощью шланга высокого давления, подсоединяется к пробозаборному устройству. После промывки порядок отбора пробы зависит от давления в трубопроводе.
Если давление выше 0,45 МПа, то проба отбирается за счет перемещения поршня давлением в трубопроводе.
В случае, если давление ниже 0,15 МПа, то проба отбирается принудительным перемещением поршня, с помощью поршневого узла, штоком.
Подача пробы в прибор осуществляется за счет давления в газовой камере.
Сделать заказ и запросить дополнительную информацию по ИП-3М Вы можете здесь.
