Интегратор И-1
Интегратор И-1 - это преобразующий и интегрирующий прибор, входящий в
комплекс государственной системы промышленных приборов и средств
автоматизации (ГСП).
Интегратор предназначен для определения
суммарного количества продукта по его расходу при работе в комплекте с
измерительными преобразователями расхода или определения суммарного
количества электричества, поступающего на его вход.
Интегратор имеет
расширенную номенклатуру входных сигналов и частотный выходной сигнал
для сопряжения с информационно-измерительной системой учета и контроля
энергии (ИИСЭ).
Интегратор относится к восстанавливаемым,
ремонтируемым изделиям.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Технические данные |
Параметр |
|
Напряжение питающей сети, В |
220(+22; -33) |
|
Частота сети переменного тока, Гц |
50±1 |
|
Мощность, потребляемая интегратором от сети, при номинальном значении напряжения, В.А, не более |
8 |
|
Время установления рабочего режима, ч, не более |
1 |
|
Масса интегратора, кг, не более |
4 |
|
Пределы допускаемого изменения погрешности интегратора, вызванного отклонением температуры воздуха, окружающего интегратор, от (плюс 20 ± 2)° С до любой другой, в диапазоне от плюс 5 до плюс 50° С |
± 0,3% на каждые 10°С изменения температуры |
|
Пределы допускаемого изменения погрешности интегратора при отклонении напряжения питания от плюс 10 до минус 15% от номинального значения |
± 0,15% |
|
Время установления выходной частоты на выходе преобразователя "напряжение-частота" при ступенчатом изменении входного электрического сигнала постоянного напряжения, с, не более |
2 |
|
Произвольно накапливаемый отсчет на электромеханическом счетчике при нулевом входном электрическом сигнале постоянного тока и напряжения |
не более 2 единиц за 2 ч |
Интегратор
обеспечивает интегрирование входного электрического сигнала
постоянного тока: 0 - плюс 5, 0 - плюс 20, плюс 4 - плюс 20 мА;
или постоянного напряжения: 0 - плюс 10 В по ГОСТ 26.011-80,
поступающего от преобразователя при определении суммарного
количества продукта;
или тока: 0 - плюс 5, 0 - плюс 20, плюс
4 - плюс 20 мА по ГОСТ 26.011-80 при определении суммарного
количества электричества.
Верхние пределы входного
электрического сигнала соответствуют верхним пределам
преобразования расхода преобразователей, которые должны
соответствовать значениям ряда R10 ГОСТ 8032-84, умноженным на
10-n, где n - любое целое число.
Интегратор имеет
электромеханический счетчик суммарного количества продукта или
количества электричества и частотный выходной сигнал по ГОСТ
26.010-80 для сопряжения с системами учета и контроля энергии
ИИСЭ с длительностью импульса не менее 120 мс.
Пределы
допускаемой относительной основной погрешности интегратора
должны быть равны ± 0,4% в диапазоне от 10 до 100% изменения
входных сигналов при значениях коэффициентов деления,
приведенных в таблице.
|
Верхний предел преобразования G.10-nм3/с |
Коэффициент деления |
Значение частоты на выходе преобразователя "напряжение-частота", f, Гц |
|
|
декадных делителей, К |
верхних пределов, Кn |
||
|
1,00 |
100 |
2048 |
20480,0 |
|
1,25 |
10 |
16384 |
20480,0 |
|
1,60 |
1000 |
128 |
20480,0 |
|
2,00 |
100 |
1024 |
20480,0 |
|
2,50 |
10 |
8192 |
20480,0 |
|
3,15 |
10 |
8192 |
25804,8 |
|
4,0 |
1000 |
512 |
20480,0 |
|
5,0 |
100 |
4096 |
20480,0 |
|
6,30 |
100 |
4096 |
25804,0 |
|
8,0 |
1000 |
256 |
20480,0 |
|
ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ |
По
устойчивости к механическим воздействиям интегратор вибропрочен,
соответствует группе исполнения L3 (диапазон частот в пределах
от 5 до 25 Гц, амплитуда смещения 0,1 мм) по ГОСТ 12997-84.
По защищенности от воздействия окружающей среды интегратор
выполнен в обыкновенном исполнении по ГОСТ 12997-84.
Интегратор устойчив к воздействию температуры от плюс 5 до плюс
50°С и относительной влажности воздуха 80% при плюс 35°С и более
низких температурах, без конденсации влаги, в соответствии с
ГОСТ 12997-84.
Установка интегратора не допускается во
взрывопожароопасных помещениях.
|
КОМПЛЕКТНОСТЬ |
|
Обозначение |
Наименование |
Кол-во |
Примечание |
|
АВЛБ.408849.001 |
Интегратор И-1 |
1 |
|
|
Комплект запасных частей |
|||
|
ОЮО.480.003ТУ |
Вставка плавкая ВП1-1-0,25А |
1 |
|
|
Эксплуатационная документация |
|||
|
АВЛБ.408849.001РЭ |
Руководство по эксплуатации |
1 |
На 10 шт. приборов |
|
АВЛБ.408849.001ПС |
Паспорт |
1 |
|
ПРИНЦИП ДЕЙСТВИЯ
Принцип действия интегратора основан на преобразовании входного
электрического сигнала постоянного тока или напряжения в частоту
следования импульсов, считываемых отсчетным устройством
(электромеханическим счетчиком).
Интегратор имеет гальванически
отделенный от схемы транзисторный ключ, предназначенный для
присоединения интегратора к системам учета и контроля энергии ИИСЭ.
Электрические параметры транзисторного ключа (транзистор КТ315Г):
-
постоянное напряжение коллектор-эмиттер - не более 35 В;
- постоянный
ток коллектора - не более 100 мА;
- остаточное напряжение
коллектор-эмиттер - не более 0,7 В;
- полярность импульса (с
коллекторной нагрузки) - положительная;
- длительность импульса - не
менее 120 мс.
Частота следования импульсов соответствует частоте
срабатывания электромеханического счетчика..
|

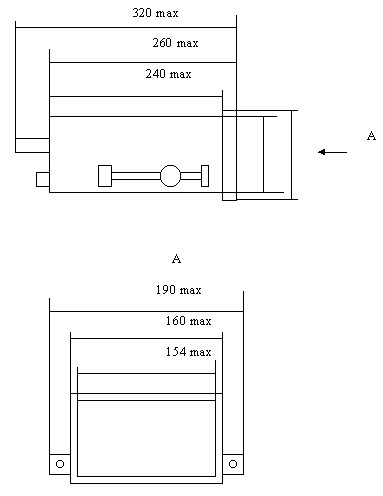

ГАБАРИТНЫЕ РАЗМЕРЫ |
Вес: не
более 4 кг.
