БРС

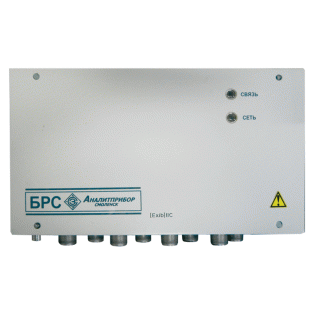

БРС - блок расширения и связи

Блок расширения и связи (в дальнейшем – БРС) – это стационарный автоматический прибор, предназначенный для работы в составе системы СКАПО.

   БРС выпускается в четырех модификациях:
- ИБЯЛ.411111.036-01: 8 каналов, выходные искробезопасные цепи с программным включением/выключением питания уровня “ib”, маркировка взрывозащиты – [Exib]IIC;
- ИБЯЛ.411111.036-02: 4 канала, выходные искробезопасные цепи с программным включением/выключением питания уровня “ib”, маркировка взрывозащиты – [Exib]IIC;
- ИБЯЛ.411111.036-03: 8 каналов, без предъявления требований к взрывобезопасности, для подключения датчиков с токовым выходом, гальванически развязанным от цепи питания;
- ИБЯЛ.411111.036-03: 4 каналов, без предъявления требований к взрывобезопасности, для подключения датчиков с токовым выходом, гальванически развязанным от цепи питания;

 и выполняет следующие функции:

- питание датчиков-газоанализаторов различных модификаций, причем:
   - к БРС исполнений ИБЯЛ.411111.036-01 и -02 подключаются датчики ДАТ-М-01, ДАТ-М-03, ДАХ-М-01, ДАХ-М-03, СТМ-30-10 … -16, ДАМ исполнений ИБЯЛ.407111.002-03 … -49, ДАК исполнений ИБЯЛ.418411.071, -01 … -08;
   - к БРС исполнений ИБЯЛ.411111.036-03 и -04 подключаются датчики ДАТ-М-05, ДАХ-М-05, ДАК исполнений ИБЯЛ.418411.071-13 … -16;
- измерение величины унифицированного выходного сигнала тока от 4 до 20 мА, поступающего от подключенных датчиков;
- передачу результатов измерения выходных токовых сигналов на ПЭВМ с помощью адаптера интерфейсов АИ ИБЯЛ.426441.006 или в информационную сеть АСУ ТП с помощью блока связи и управления БСУ ИБЯЛ.411111.044;
- обеспечение двухстороннего обмена информацией с ПЭВМ через АИ или БСУ по интерфейсу RS485 (протокол Modbus RTU), а так же с пультом контроля ИБЯЛ.422411.005 по интерфейсу RS485;
- обеспечение передачи команд управления по интерфейсу RS485 на блок реле БР ИБЯЛ.423142.009.

 Особенности:
- максимальная длина линий связи между БСУ и АИ – до 2000 м;
- максимальная длина линий связи между БСУ и датчиками – до 1000 м;
- предназначен для установки вне взрывоопасных зон помещений и наружных установок;
- диапазон рабочих температур – от минус 40 до плюс 50 ^оС;
- степень защиты от доступа к опасным частям, попадания внутрь твердых предметов и проникновения воды – IP54;
- гарантийный срок – 18 месяцев с даты отгрузки потребителю.
