Универсальные газоанализаторы «Протон» и «Протон-2»

Одновременное измерение до 9-ти газов в промышленных выбросах и в воздухе рабочей зоны

Универсальные переносные многокомпонентные газоанализаторы «Протон» и «Протон-2» предназначены для определения содержания загрязняющих веществ в промышленных выбросах при проведении экологического контроля (государственного и производственного) и в воздухе рабочей зоны при аналитическом контроле или аттестации рабочих мест.

№ 49325-12 в Государственном реестре средств измерений Российской Федерации
Разработаны специально для экоаналитических и санитарных лабораторий
Соответствуют требованиям всех природоохранных документов
Одновременное измерение до 9-ти газов, а также температуры, давления и скорости потока
Широкий перечень определяемых компонентов: О₂, СО, СО₂, NO, NO₂, NO_x, SO₂, H₂S, NH₃, CH
Контроль выбросов от всех типов топливосжигающих установок, работающих на всех видах топлива
Возможность контроля промышленных выбросов и воздуха рабочей зоны одним прибором
Пределы допускаемой основной погрешности измерений ±5 %

Назначение и область применения

Газоанализаторы «Протон» и «Протон-2», в зависимости от исполнения предназначены для:

измерения содержания кислорода (О₂), оксида углерода (СО), оксида азота (NO), диоксида азота (NO₂), сернистого ангидрида (SO₂), сероводорода (Н₂S), аммиака (NH₃) и углеводородов по метану (СН₄), пропану (С₃Н₈) или гексану (С₆Н₁₄) в отходящих газах стационарных и передвижных источников промышленных выбросов, а также в воздухе рабочей зоны («Протон-2»);
измерения или определения расчетным методом содержания диоксида углерода (СО₂);
определения расчетным методом содержания суммы оксидов азота (NO_X);
измерения температуры и избыточного давления (разрежения) газового потока в точке отбора пробы;
измерения дифференциального давления;
определения расчетным методом скорости и объемного расхода газового потока при работе в комплекте с напорной пневмометрической трубкой типа Пито или НИИОГАЗ;
определения расчетным методом технологических параметров топливосжигающих установок: коэффициента избытка воздуха (альфа), коэффициента потерь тепла и КПД сгорания топлива;
определения расчетным методом массового выброса загрязняющих веществ.

Область применения газоанализаторов:

контроль стационарных и передвижных источников промышленных выбросов с целью определения массового выброса или массовой концентрации загрязняющих веществ (ЗВ) в целях экологического контроля (государственного и производственного);
испытания котлоагрегатов для определения влияния режимных факторов на массовую концентрацию ЗВ, а также определения оптимального значения коэффициента избытка воздуха при работе на разных видах топлива и разных нагрузках (составление режимных карт);
испытания топочно-горелочных устройств с целью оптимизации режимов горения;
испытания газоочистного оборудования с целью определения снижения выбросов ЗВ;
определение содержания вредных веществ при аттестации рабочих мест и аналитическом контроле воздуха рабочей и санитарно-защитной зон («Протон-2»).

Типы контролируемых установок:

стационарные паровые и водогрейные котельные установки;
промышленные установки сжигания;
стационарные газотурбинные установки (ГТУ);
стационарные двигатели внутреннего сгорания;
судовые двигатели.

Основные преимущества

Универсальность

Газоанализаторы «Протон Универсал» и «Протон Универсал про» могут применяться для контроля выбросов практически всех типов топливосжигающих установок, работающих на любых видах топлива и эксплуатирующихся на предприятиях теплоэнергетики, нефтегазодобывающей, нефтегазоперерабатывающей, нефтехимической, химической и других отраслей промышленности.

Газоанализаторы «Протон-2 Универсал» и «Протон-2 Универсал про» предназначены для контроля содержания загрязняющих веществ не только в промышленных выбросах, но и в воздухе рабочей зоны на уровнях от 0,5 до 10 ПДК при аналитическом контроле, а также для аттестации рабочих мест.

Высокая точность измерений

Благодаря использованию двух комплектов разнодиапазонных датчиков по каналам СО, NO и SO₂, газоанализаторы «Протон Универсал» и «Протон Универсал про» обеспечивают высокую точность измерений как при контроле «высоких», так и «низких» концентраций определяемых компонентов в промышленных выбросах и могут применяться, в том числе, и для контроля установок, работающих на природном газе в качестве топлива.

Измерение СО₂, углеводородов и сверхвысоких концентраций СО

Газоанализаторы «Протон» и «Протон-2», модификаций «про» оснащаются высокоточным оптическим блоком, позволяющим измерять содержание СО₂, углеводородов в пересчете на метан (СН₄), пропан (С₃Н₈) или гексан (С₆Н₁₄) и сверхвысоких (до 15 %) концентраций СО.

Блок осушки газовой пробы

В комплект поставки газоанализаторов «Протон» и «Протон-2», модификаций «про» входит электрический блок осушки, построенный на элементах Пельтье и обеспечивающий более эффективную осушку пробы по сравнению со стандартным механическим влагоотделителем.

Определение скорости и объемного расхода газового потока

При дополнительном оснащении напорной пневмометрической трубкой типа Пито с помощью газоанализаторов «Протон» и «Протон-2 Универсал» могут определяться скорость (м/с) и объемный расход (м³/сек) газового потока.Расчет массового выброса.Расч

Расчет массового выброса

В газоанализаторах «Протон» и «Протон-2 Универсал» имеется дополнительная сервисная функция, позволяющая по результатам выполненных инструментальных измерений автоматически рассчитать массовый выброс загрязняющих веществ (г/сек).

Статистическая обработка результатов

Для соблюдения требований по представлению результатов при экологическом контроле в газоанализаторах «Протон» и «Протон-2» имеется возможность сбора и статистической обработки результатов измерений. При этом по каждому каналу измерений вычисляются среднее, максимальное и минимальное значения за заданный интервал времени.

Документирование результатов

Внешний компактный ИК-термопринтер, поставляемый по дополнительному заказу, позволяет распечатывать протоколы измерений как непосредственно во время проведения измерений, так и после их завершения при считывании данных из памяти прибора.

Память данных

Встроенная память данных газоанализатора рассчитана для постоянного хранения 1600 записей. Впоследствии, записанные данные могут быть распечатаны на внешнем ИК-термопринтере или переданы на персональный компьютер в виде файла формата HTML через USB-порт.

Методическое обеспечение

В комплект поставки газоанализаторов «Протон» и «Протон-2» входит полный комплект технической документации: паспорт, руководство по эксплуатации, методика выполнения измерений и методика поверки, разработанная и утвержденная в установленном порядке.

Принадлежности и аксессуары

По желанию заказчика приборы могут комплектоваться пробоотборными зондами и напорными пневмометрическими трубками типа Пито различной (от 300 до 2000 мм) длины, а также электрическим блоком осушки пробы, построенным на элементах Пельтье, и дополнительным предварительным противопылевым металлокерамическим фильтром.
В комплект поставки могут также входить поверочные газовые смеси в баллонах под давлением, предназначенные для периодической калибровки и поверки газоанализаторов в процессе эксплуатации.

Конструкция и модификации

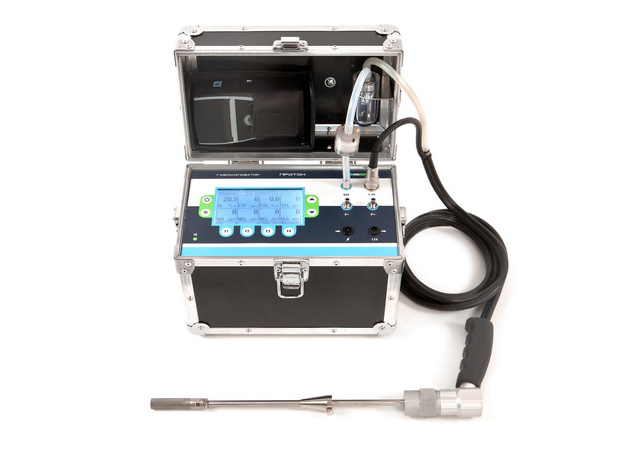

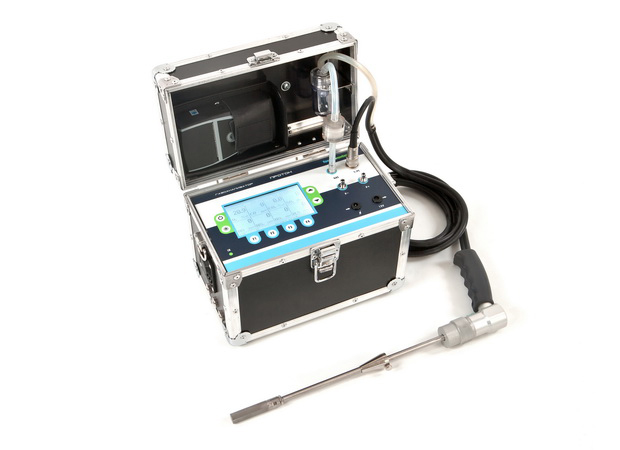

Газоанализаторы «Протон» и «Протон-2» представляют собой переносные многофункциональные многокомпонентные приборы, оснащенные средствами отбора и подготовки пробы к анализу.

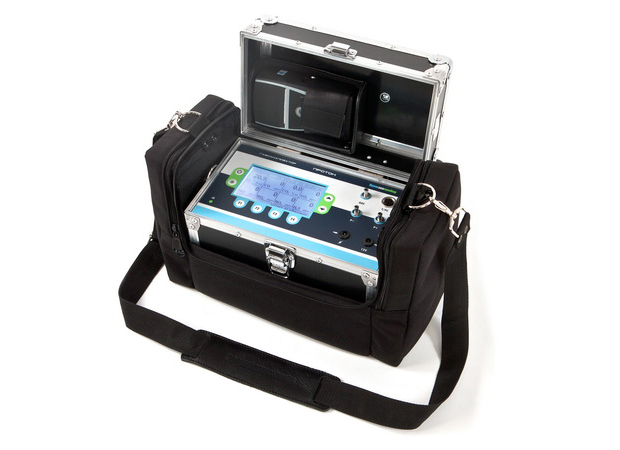

Конструктивно газоанализаторы выполнены в прочном корпусе-чемодане с откидывающейся крышкой. На лицевую панель приборов выведены дисплей, клавиатура, соединительные штуцера, разъемы для подключения термопреобразователя и зарядного устройства, на боковые - отверстия сброса пробы.

Электрическое питание газоанализаторов осуществляется от встроенной Li-ion перезаряжаемой аккумуляторной батареи, либо от однофазной сети переменного тока напряжением 220 В/50 Гц через внешний блок питания, входящий в комплект поставки прибора.

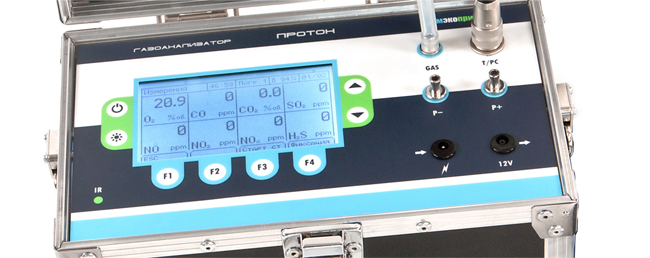

Газоанализаторы оснащены жидкокристаллическим дисплеем с подсветкой, памятью для хранения результатов измерений, внешним термопринтером и интерфейсом RS-232С для передачи результатов в персональный компьютер.
Отбор пробы в газоанализаторы осуществляется с помощью встроенного мембранного насоса производительностью 2,0 л/мин.

Принцип действия газоанализаторов основан на применении комплекта электрохимических и оптических датчиков для измерения содержания газовых компонент анализируемой пробы, термо-электрического преобразователя (термопары) типа «К» для измерения температуры газового по-тока, дифференциального полупроводникового датчика для измерения избыточного давления (разрежения) и в комплекте с пневмометрической напорной трубкой типа Пито или НИИОГАЗ для определения скорости и объемного расхода газового потока.

Базовые модификации

Газоанализаторы «Протон» и «Протон-2» выпускаются в 8-ми базовых модификациях, отличающихся областью применения и составом измерительных датчиков:

модификации «Протон» и «Протон про» - предназначены для контроля промышленных выбросов, исполнение выбирается в зависимости от диапазонов измеряемых концентраций;
модификации «Протон Универсал» и «Протон Универсал про» - предназначены для контроля промышленных выбросов всех типов с широкими диапазонами измерений;
модификации «Протон-2» и «Протон-2 про» - предназначены для контроля воздуха рабочей зоны;
модификации «Протон-2 Универсал» и «Протон-2 Универсал про» - универсальные приборы для решения двух задач: контроль промышленных выбросов и контроль воздуха рабочей зоны.

Отличительной особенностью модификаций «Универсал» является наличие двух комплектов измерительных датчиков (один из которых предназначен для измерения «низких» концентраций определяемых компонентов, а другой – «средних» и «высоких»), а также комплекта электромагнитных клапанов, позволяющих микроконтроллеру управлять потоком анализируемой пробы.

Отличительной особенностью модификаций с индексом «про» является применение высокоточного ИК-оптического сенсорного 3-х канального блока, предназначенного для измерения содержания СО₂, углеводородов по метану (СН₄), пропану (С₃Н₈) или гексану (С₆Н₁₄), а также сверхвы-соких концентраций СО (до 15 % (об.)) при контроле промышленных выбросов.

Модификация	Контроль промышленных выбросов	Контроль воздуха рабочей зоны	Контроль СО₂ и СН (оптический блок)
«Протон»	+	–	–
«Протон про»	+	–	+
«Протон Универсал»	+ (все типы ИЗА)	–	–
«Протон Универсал про»	+ (все типы ИЗА)	–	+
«Протон-2»	–	+	–
«Протон-2 про»	–	+	+
«Протон-2 Универсал»	+	+	–
«Протон-2 Универсал про»	+	+	+

Примечание. ИЗА - источник загрязнения атмосферы.

Стандартные исполнения

Газоанализаторы «Полар» выпускаются в нескольких стандартных исполнениях, отличающихся друг от друга перечнем определяемых компонентов и диапазонами измерений.

Примечания:

Исполнение прибора по перечню определяемых компонентов и диапазонам измерений согласовывается с каждым конкретным заказчиком на этапе оформления заказа в зависимости от характеристик его измерительных задач.
В случае если стандартные исполнения не удовлетворяют предъявляемые к прибору требования, возможно изготовление специальных исполнений газоанализатора.
В процессе эксплуатации газоанализаторов во время прохождения приборами сервисного обслуживания и поверки на предприятии-изготовителе имеется возможность изменения исполнения газоанализатора путем дополнительной установки (демонтажа) измерительных датчиков и перекалибровки прибора по газовым смесям с изменением диапазонов измерений.

Стандартные исполнения по перечню определяемых компонентов Модификации «Протон» и «Протон про»

Исполнение	Определяемые компоненты
	измеряемые			рассчиты-ваемые
	с помощью электрохимических датчиков	с помощью оптических датчиков	с помощью оптического блока	рассчиты-ваемые
модификация «Протон»
6.1	О₂-СО-NO-NO₂-SO₂-H₂S (низ. или выс. концентрации)	–	–	СО₂-NO_X
7.1	О₂-СО-NO-NO₂-SO₂-H₂S (низ. или выс. концентрации)	СО₂	–	NO_X
модификация «Протон про»
7.1	О₂-NO-NO₂-SO₂ (высокие концентрации)	–	СО (15 %)-СО₂-СН	NO_X
7.2	О₂-NO-NO₂-NH₃ (высокие концентрации)	–	СО (15 %)-СО₂-СН	NO_X
7.3	О₂-СО-NO-NO₂-SO₂ (низ. или выс. концентрации)	–	СО₂-СН	NO_X
7.4	О₂-СО-NO-NO₂-NH₃ (низ. или выс. концентрации)	–	СО₂-СН	NO_X
8.1	О₂-NO-NO₂-SO₂-H₂S (высокие концентрации)	–	СО (15 %)-СО₂-СН	NO_X
8.2	О₂-СО-NO-NO₂-SO₂-H₂S (низ. или выс. концентрации)	–	СО₂-СН	NO_X

Модификации «Протон Универсал» и «Протон Универсал про»

Исполнение	Определяемые компоненты
	измеряемые				рассчиты-ваемые
	с помощью электрохимических датчиков		с помощью оптических датчиков	с помощью оптического блока
	высоких концентраций	низких конц.	с помощью оптических датчиков	с помощью оптического блока
модификация «Протон Универсал»
8.1	О₂-СО-NO-NO₂-SO₂	СО-NO-SO₂	–	–	СО₂-NO_X
9.1	О₂-СО-NO-NO₂-SO₂-H₂S	СО-NO-SO₂	–	–	СО₂-NO_X
9.2	О₂-СО-NO-NO₂-SO₂	СО-NO-SO₂	СО₂	–	NO_X
10.1	О₂-СО-NO-NO₂-SO₂-H₂S	СО-NO-SO₂	СО₂	–	NO_X
модификация «Протон Универсал про»
10.2	О₂-NO-NO₂-SO₂	СО-NO-SO₂	–	СО (15 %)-СО₂-СН	NO_X
11.1	О₂-NO-NO₂-SO₂-H₂S	СО-NO-SO₂	–	СО (15 %)-СО₂-СН	NO_X

Модификации «Протон-2» и «Протон-2 про»

Исполнение	Измеряемые компоненты
Исполнение	с помощью электрохимических датчиков	с помощью оптических датчиков	с помощью оптического блока
модификация «Протон-2»
7.1	О₂-СО-NO-NO₂-SO₂-H₂S	СО₂	–
7.2	СО-NO-NO₂-SO₂-H₂S-NH₃	СО₂	–
8.1	О₂-СО-NO-NO₂-SO₂-H₂S-NH₃	СО₂	–
модификация «Протон-2 про»
8.2	О₂-СО-NO-NO₂-SO₂-H₂S	–	СО₂-СН
8.3	СО-NO-NO₂-SO₂-H₂S-NH₃	–	СО₂-СН
9.1	О₂-СО-NO-NO₂-SO₂-H₂S-NH₃	–	СО₂-СН

Модификации «Протон Универсал» и «Протон Универсал про»

Исполнение	Определяемые компоненты
	измеряемые				рассчиты-ваемые (в пром. выбросах)
	с помощью электрохимических датчиков		с помощью оптических датчиков	с помощью оптического блока
	в пром. выбросах	в в.р.з.	с помощью оптических датчиков	с помощью оптического блока
модификация «Протон Универсал»
9.1	О₂-СО-NO-NO₂-SO₂	СО-NO-NO₂-SO₂	–	–	СО₂-NO_X
10.1	О₂-СО-NO-NO₂-SO₂	СО-NO-NO₂-SO₂	СО₂	–	NO_X
11.1	О₂-СО-NO-NO₂-SO₂-H₂S	СО-NO-NO₂-SO₂-H₂S	–	–	СО₂-NO_X
12.1	О₂-СО-NO-NO₂-SO₂-H₂S	СО-NO-NO₂-SO₂-H₂S	СО₂	–	NO_X
12.2	О₂-СО-NO-NO₂-SO₂-H₂S	СО-NO-NO₂-SO₂-H₂S-NH₃	–	–	СО₂-NOX
13.1	О₂-СО-NO-NO₂-SO₂-H₂S	СО-NO-NO₂-SO₂-H₂S-NH₃	СО₂	–	NO_X
модификация «Протон-2 Универсал про»
11.2	О₂-NO-NO₂-SO₂	СО-NO-NO₂-SO₂	–	СО (15 %)-СО₂-СН	NO_X
13.2	О₂-NO-NO₂-SO₂-H₂S	СО-NO-NO₂-SO₂-H₂S	–	СО (15 %)-СО₂-СН	NO_X
14.1	О₂-NO-NO₂-SO₂-H₂S	СО-NO-NO₂-SO₂-H₂S-NH₃	–	СО (15 %)-СО2-СН	NO_X

Стандартные исполнения газоанализаторов по диапазонам измерений каналов с электрохимическими датчиками Модификации «Протон» и «Протон про»

Исполнение	Измерительный канал, диапазон измерений, мг/м³
Исполнение	О₂	СО	NO	NO₂	SO₂	H₂S	NH₃
1	0–25 % (об.)	0–500	0–400	0–100	0–300	0–100	–
2		0–5000 *	0–400	0–100	0–300	0–100	–
3		0–5000 *	0–2000	0–500	0–5000	0–5000	0–1000
4		0–5000 *	0–2000	0–500	0–15000	0–1000	0–1000
5		0–5000 *	0–4000	0–500	0–5000	0–500	–
6		0–5000 *	0–4000	0–1000	0–5000	0–500
7		0–12500 *	0–4000	0–500	0–5000	0–500
8		0–12500 *	0–4000	0–500	0–15000	0–1000
9		0–12500 *	0–4000	0–1000	0–15000	0–1000
10		0–50000	0–4000	0–1000	0–15000	0–1000
11		0–100000	–	–	–	–

Модификации «Протон Универсал», «Протон Универсал про», «Протон-2 Универсал», «Протон-2 Универсал про»

Исполнение	Измерительный канал, диапазон измерений, мг/м³
Исполнение	О₂	СО (выс.)	NO (выс.)	NO₂	SO₂ (выс.)	H₂S	СО (низ.)	NO (низ.)	SO₂ (низ.)
1	0–25 % (об.)	0–5000 *	0–2000	0–100	0–5000	0–500	0–500	0–400	0–300
2				0–500	0–5000	0–500
3				0–500	0–15000	0–1000
4		0–5000 *	0–4000	0–500	0–5000	0–500
5		0–5000 *		0–1000
6		0–12500 *		0–500
7		0–12500 *	0–4000	0–500	0–15000	0–1000
8		0–12500 *		0–1000
9		0-15 % (об.)		0–1000

Примечания:

Для отмеченных «*» диапазонов измерений СО возможна установка датчика СО с компенсацией по водороду (Н₂), что особо оговаривается заказчиком на этапе оформления заказа.
Диапазон измерений канала СО₂ с оптическим датчиком (0-20 % (об.), 0-30 % (об.) или 0-60 % (об.)) не зависит от указанных в таблицах исполнений и согласовывается с заказчиком дополнительно на этапе оформления заказа.

Основные метрологические характеристики

Определяемый компонент	Принцип измерений	Диапазон измерений	Пределы допускаемой основной погрешности
Определяемый компонент	Принцип измерений	Диапазон измерений	абсолютной	относительной
Кислород (О₂)	электрохимический датчик	0–25 % (об.)	±0,2 % (об.)	-
Оксид углерода (СО)	электрохимический датчик	0–200 мг/м³	±1 мг/м³ (0–20 мг/м³)	±5 % (20–200 мг/м³)
или ¹⁾		0–500 мг/м³	±2,5 мг/м³ (0–50 мг/м³)	±5 % (50–500 мг/м³)
или ^{1) 2)}		0–5000 мг/м³	±6 мг/м³ (0–120 мг/м³)	±5 % (120–5000 мг/м³)
или ^{1) 2)}		0–12500 мг/м³	±12 мг/м³ (0–240 мг/м³)	±5 % (240–12500 мг/м³)
или ¹⁾	оптический блок	0–15 % (об.)⁷⁾	±0,02 % (об.) (0–0,04 % (об.))	±5 % (0,45–15 % (об.))
Оксид азота (NO)	электрохимический датчик	0–50 мг/м^{3 6)}	±0,5 мг/м³ (0–5 мг/м³)	±10 % (5–50 мг/м³)
или ¹⁾		0–400 мг/м³	±3 мг/м³ (0–60 мг/м³)	±5 % (60–400 мг/м³)
или ¹⁾		0–2000 мг/м³	±5 мг/м³ (0–100 мг/м³)	±5 % (100–2000 мг/м³)
или ¹⁾		0–4000 мг/м³	±10 мг/м³ (0–200 мг/м³)	±5 % (200–4000 мг/м³)
Диоксид азота (NO₂)	электрохимический датчик	0–20 мг/м^{3 6)}	±0,2 мг/м³ (0–2 мг/м³)	±10 % (2–20 мг/м³)
или ¹⁾		0–100 мг/м³	±4 мг/м³ (0–80 мг/м³)	±5 % (80–100 мг/м³)
или ¹⁾		0–500 мг/м³	±6 мг/м³ (0–120 мг/м³)	±5 % (120–500 мг/м³)
или ¹⁾		0–1000 мг/м³	±10 мг/м³ (0–200 мг/м³)	±5 % (200–1000 мг/м³)
Сумма оксидов азота (NO_X) в пересчете на NO₂	для NO 0–400 мг/м³ и NO₂ 0–100 мг/м³	0–715 мг/м³	±5 мг/м³ (0–100 мг/м³)	±5 % (100–715 мг/м³)
или ¹⁾	для NO 0–2000 мг/м³ и NO₂ 0–100 мг/м³	0–3150 мг/м³	±7 мг/м³ (0–140 мг/м³)	±5 % (140–3550 мг/м³)
или ¹⁾	для NO 0–2000 мг/м³ и NO₂ 0–500 мг/м³	0–3550 мг/м³	±8 мг/м³ (0–160 мг/м³)	±5 % (160–3550 мг/м³)
или ¹⁾	для NO 0–4000 мг/м³ и NO₂ 0–500 мг/м³	0–6650 мг/м³	±12 мг/м³ (0–240 мг/м³)	±5 % (240–6650 мг/м³)
или ¹⁾	для NO 0–4000 мг/м³ и NO₂ 0–1000 мг/м³	0–7150 мг/м³	±15 мг/м³ (0–300 мг/м³)	±5 % (300–7150 мг/м³)
или ³⁾	по расчету	не нормированы
Сернистый ангидрид (SO₂)	электрохимический датчик	0–100 мг/м^{3 6)}	±1,0 мг/м³ (0–10 мг/м³)	±5 % (10–100 мг/м³)
или ¹⁾		0–300 мг/м³	±6 мг/м³ (0–120 мг/м³)	±5 % (120–300 мг/м³)
или ¹⁾		0–5000 мг/м³	±15 мг/м³ (0–300 мг/м³)	±5 % (300–5000 мг/м³)
или ¹⁾		0–15000 мг/м³	±25 мг/м³ (0–500 мг/м³)	±5 % (500–15000 мг/м³)
Сероводород (H₂S)	электрохимический датчик	0–100 мг/м^{3 6)}	±1,0 мг/м³ (0–10 мг/м³)	±5 % (10–100 мг/м³)
или ¹⁾		0–100 мг/м³	±3 мг/м³ (0–60 мг/м³)	±5 % (60–100 мг/м³)
или ¹⁾		0–500 мг/м³	±5 мг/м³ (0–100 мг/м³)	±5 % (100–500 мг/м³)
или ¹⁾		0–1000 мг/м³	±10 мг/м³ (0–200 мг/м³)	±5 % (200–1000 мг/м³)
Аммиак (NH₃)	электрохимический датчик	0–100 мг/м^{3 6)}	±2,0 мг/м³ (0–10 мг/м³)	±20 % (10–100 мг/м³)
или ¹⁾	электрохимический датчик	0–1000 мг/м³	±20 мг/м³ (0–200 мг/м³)	±10 % (200–1000 мг/м³)
Диоксид углерода (СО₂)	оптический датчик	0–5 % (об.) ⁶⁾	±0,05 % (об.) (0–0,5 % (об.))	±10 % (0,5–5 % (об.))
или ¹⁾	оптический датчик	0–20 % (об.) ⁶⁾	±0,05 % (об.) (0–0,5 % (об.))	±10 % (5–20 % (об.))
или ¹⁾	оптический блок	0–30 % (об.) ⁷⁾	±0,03 % (об.) (0–0,6 % (об.))	±5 % (6–30 % (об.))
или ¹⁾	оптический датчик	0–30 % (об.)	±0,75 % (об.) (0–7,5 % (об.))	±10 % (7,5–30 % (об.))
или ¹⁾	оптический датчик	0–60 % (об.) ⁶⁾	±1,5 % (об.) (0–15 % (об.))	±10 % (15–60 % (об.))
или ³⁾	по расчету	не нормированы
Углеводороды (по СН₄)	оптический блок	0–25000 ppm ⁷⁾	±100 ppm (0–2000 ppm)	±5 % (2000–20000 ppm)
Углеводороды (по С₃Н₈)	оптический блок	0–10000 ppm ⁷⁾	±5 ppm (0–100 ppm)	±5 % (100–10000 ppm)
Углеводороды (по С₆Н₁₄)	оптический блок	0–5000 ppm ⁷⁾	±5 ppm (0–100 ppm)	±5 % (100–5000 ppm)
Температура газового потока	термопреобразователь типа «К»	-20 °C... +800 °C	±3 °C (-20 °C...+300 °C)	±1 % (300 °C...800 °C)
или ⁵⁾	термопреобразователь типа «К»	-20 °C... +1000 °C	±3 °C (-20 °C...+300 °C)	±1 % (300 °C...1000 °C)
Избыточное давление (разрежение) газового потока Дифференциальное давление	дифференциальный полупроводниковый датчик	±(0–50) гПа	±0,25 гПа	–
Скорость газового потока	напорная трубка типа Пито	4–50 м/с	±(1,0+0,05V), где V – изм. знач., м/с	–
Коэффициент избытка воздуха (альфа)	по расчету	1,00–9,99	не нормированы
Коэффициент потерь тепла	по расчету	0–9,99 %	не нормированы
КПД сгорания топлива	по расчету	0–9,99 %	не нормированы

Примечания к таблице:

¹⁾ – Диапазон измерений зависит от исполнения газоанализатора и определяется заказчиком на этапе оформления заказа в соответствии с перечнем стандартных исполнений.

²⁾ – Для указанного диапазона измерений возможна установка датчика СО с компенсацией по Н₂, что особо оговаривается заказчиком на этапе оформления заказа.

³⁾ – Метрологические характеристики, указанные для канала NO_x, действительны только при наличии в газоанализаторе каналов измерений NO и NO₂. В случае отсутствия в приборе датчика NO₂ характеристики по каналу NO_x не нормируются, так как определение суммы оксидов азота проводится в данном случае расчетным методом.

⁴⁾ – Метрологические характеристики, указанные для канала СО₂, действительны только при наличии в газоанализаторе датчика СО₂. В противном случае характеристики по каналу СО₂ не нормируются, так как определение содержания СО₂ проводится расчетным методом.

⁵⁾ – Диапазон измерений по каналу температуры газового потока зависит от исполнения пробоотборного зонда и определяется заказчиком на этапе оформления заказа.

⁶⁾ – указанные метрологические характеристики действительны только при контроле воздуха рабочей зоны.

⁷⁾ – указанные метрологические характеристики действительны только для модификаций «про».

Технические характеристики

Техническая характеристика	Значение
Рассчитываемые величины	содержание СО₂ сумма NO_X объемный расход отходящих газов массовый выброс загрязняющих веществ коэффициент избытка воздуха (1,00–9,99) коэффициент потерь тепла (0–99,9 %) КПД установки (0–99,9 %)
Способ отбора газовой пробы	с помощью встроенного электронасоса, производительность 2,0 л/мин
Время работы без подзарядки аккумуляторной батареи	не менее 10 ч (не менее 3 ч при работе совместно с электрическим блоком осушки)
Время заряда аккумуляторной батареи	не более 12 ч
Дисплей	графический, разрешение 240х128 пикселей, с подсветкой
Память результатов	встроенная, емкость 80 блоков (1600 записей)
Печать результатов	внешний компактный ИК-термопринтер
Вывод результатов на ПК	через RS-232 интерфейс на USB-порт компьютера
Габаритные размеры (ДхВхШ)	292х268х182 мм
Масса	не более 6 кг (не более 9,5 кг с принадлежностями)
Диапазон рабочих температур	от 0 °С до 45 °С

Базовый комплект поставки

№ п/п	Наименование	Кол-во
1	Газоанализатор «Протон»/«Протон-2», без принтера (заказывается дополнительно)	1 шт.
2	Ручка пробоотборного зонда в комплекте с пробоотборным шлангом, длина шланга 2,5 м	1 шт. *
3	Трубка пробоотборного зонда со встроенным термопреобразователем, в комплекте с упорным конусом, футляром для хранения и чехлом для транспортировки	1 шт. *
4	Влагоотделитель	1 шт. *
5	Внешний фильтр очистки пробы	1 шт.
6	Блок питания/зарядное устройство	1 шт.
7	Ремень для переноски прибора	1 шт.
8	Сумка для транспортировки прибора и принадлежностей	1 шт.
9	Комплект документации (паспорт, руководство по эксплуатации, методика поверки (Приложение А к РЭ), методика выполнений измерений* (Приложение Б к РЭ), свидетельство о первичной поверке, копии имеющихся сертификатов)	1 шт.
10	Электрический блок осушки пробы, питание от сети 220 В/50 Гц	**

Примечания:

1. В базовый комплект поставки входит термопреобразователь типа «К» (модель ТХА-01), выпускаемый по ТУ 95 2380-92 с диапазоном измерений от минус 20 °С до плюс 800 °С. Стандартная длина погружной части – 300 или 740 мм в зависимости от заказа, другие длины 1000, 1500 и 2000 мм, а также трубки зонда с диапазоном измерений от минус 20 °С до плюс 1000 °С – по запросу.

2. * - Поставляется только для модификаций «Протон», «Протон Универсал» и «Протон-2 Универсал».

3. ** - Поставляется только для модификаций «Протон про» и «Протон Универсал про» или по отдельному заказу.

Дополнительные элементы поставки

№ п/п	Наименование
1	ИК-термопринтер с батарейками и комплектом запасной бумаги (уп. 10 шт.)
2	Металлокерамический фильтр для пробоотборного зонда, 10 мкм
3	Трубка пневмометрическая напорная типа Пито, длина от 750 до 2000 мм в комплекте с чехлом для хранения и транспортировки
4	Программа приема данных для ПК в комплекте с кабелем связи
5	Электрический блок осушки пробы, питание от сети 220 В/50 Гц
6	Поверочные газовые смеси в баллонах под давлением

Сделать заказ и запросить дополнительную информацию по Протон, Протон-2 Вы можете здесь.

Назад

ООО Прибор.RU

Протон, Протон-2

Универсальные газоанализаторы «Протон» и «Протон-2»
