Портативный однокомпонентный газоанализатор ALTAIR PRO
Портативный одноканальный газоанализатор индивидуального пользования ALTAIR PRO предназначен для определения содержания О2, СО, H2S, SO2, NO2, NH3, Cl2, HCN, или PH3 в воздухе рабочей зоны в целях обеспечения безопасности персонала на предприятиях нефтегазодобывающей, нефтегазоперерабатывающей и прочих отраслей промышленности.
- Внесен в Государственный реестр средств измерений Российской Федерации
- Имеет взрывозащищенное исполнение и допущен к применению Ростехнадзором России
- Удобный, прочный, прорезиненный корпуc, класс защиты IP67
- Высокоэффективная звуковая, световая и вибросигнализация
- Настраиваемые пороги срабатывания тревог
- Легко заменяемые сенсор и батарейка (CR2)
- Управление всего одной кнопкой
- Встроенная память событий
- Несколько вариантов крепления (на ремне, на одежде, на каске, на шнуре)
Газоанализатор ALTAIR PRO, в зависимости от исполнения предназначен для:
- непрерывного контроля и измерения объемной доли кислорода (О2) в воздухе рабочей зоны;
- непрерывного контроля и измерения объемной доли или массовой концентрации токсичных газов: оксида углерода (СО), сероводорода (Н2S), диоксида азота (NO2), сернистого ангидрида (SO2), аммиака (NH3), хлора (Cl2), двуокиси хлора (ClO2), фосфина (PH3), синильной кислоты (HCN);
- выдачи звуковой, световой, вибрационной и визуальной (с отображением на
дисплее) сигнализации при превышении измеряемой величиной установленных
пороговых значений.
- контроль недостатка (избытка) кислорода в воздухе рабочей зоны;
- контроль содержания вредных веществ в воздухе рабочей зоны на уровне
предельно допустимых концентраций (ПДК) в соответствии с ГОСТ 12.1.005 и при
значительном превышении ПДК при аварийных ситуациях в целях обеспечения
безопасности персонала.
Газоанализаторы АLTAIR PRO выполнены во взрывозащищенном исполнении и предназначены для применения во взрывоопасных зонах помещений и наружных установок с уровнем взрывозащиты «взрывобезопасный» для взрывоопасных сред категории IIC, группы Т4.
Газоанализаторы ALTAIR PRO имеют маркировку взрывозащиты: 0 Ex ia IIC T4. Вид взрывозащиты – «искробезопасная электрическая цепь ia» по ГОСТ Р 51330.10-99 и «взрывонепроницаемая оболочка» по ГОСТ Р 51330.1-99.
Основные преимущества Современные эффективные датчики MSAГазоанализаторы ALTAIR PRO комплектуются быстродействующим датчиками MSA 20-ой серии. Срок службы всех датчиков составляет не менее 2-х лет, время отклика и восстановления датчиков - менее 15 секунд.
Взрывозащищенное исполнениеГазоанализаторы ALTAIR PRO выпускаются во взрывозащищенном исполнении, имеют разрешение на применение Ростехнадзора РФ и предназначены для эксплуатации во взрывоопасных зонах предприятий нефтегазового комплекса, химической промышленности, энергетике, пожарной охране и служб коммунального хозяйства.
СигнализацияALTAIR PRO оснащены устройствами звуковой (громкостью 95 дБ), световой (четыре сверхярких светодиода с углом обзора 320°), вибрационной и визуальной сигнализации (знаки LO или Hi на дисплее), которые срабатывают при превышении концентрацией контролируемого газа установленных пороговых значений.
Прочная конструкция, малые габариты и весПриборы имеют прочный прорезиненный корпус, обеспечивающий защиту от случайных падений даже 3-х метровой высоты, с превосходными характеристиками по пыле и влагозащите (IP 67). Металлические резьбовые соединения гарантируют стабильность конструкции во все время службы прибора. Вес ALTAIR PRO составляет всего 120 г, габаритные размеры - 81х51х23 мм.
Четкий ЖК дисплейГазоанализаторы ALTAIR PRO оснащены простым и удобным для чтения дисплеем с подсветкой, на котором отображаются показания по контролируемому каналу измерений, текущий статус тревоги, уровни срабатывания тревог, пиковые значения измерений и индикатор величины текущего заряда батареи.
Управление одной кнопкойУправление прибором осуществляется с помощью всего одной кнопки, позволяющий получить доступ ко всем функциональным возможностям: включить подсветку, активировать ИК-связь с ПК, произвести обнуление прибора, удалить пиковое значение, провести проверку работоспособности.
Индикатор проверки работоспособностиALTAIR PRO оснащены специальной функцией проверки работоспособности Gas Test. Проверка запускается одним нажатием кнопки и проводится с подачей в прибор контрольного газа. Прибор сравнивает свои показания с заданной концентрацией (сохраненной в памяти) и, в случаи положительного результата теста, в течение следующих 24-х часов на дисплее прибора будет отображаться индикатор, подтверждающий успешное проведение проверки.
Встроенный адаптер для подачи газа позволяет проводить проверку без использования дополнительных принадлежностей.
Встроенная память и передача данных на компьютерГазоанализаторы ALTAIR PRO оснащены встроенной памятью, в которой автоматически сохраняются последние 50 срабатываний сигналов тревог, а также пиковых значений концентраций газов (минимальных по каналу кислорода) с периодом записи один раз в 3 минуты. Передача данных на ПК осуществляется с помощью ИК-порта приборов и программного обеспечения MSA Fivestar Link.
Техническая документацияВ комплект поставки газоанализаторов ALTAIR PRO входит полный комплект технической документации: паспорт, руководство по эксплуатации (на CD-ROM), краткое руководство по запуску прибора и методика поверки (1 экз. на партию), разработанная и утвержденная в установленном порядке.
СертификатыГазоанализаторы ALTAIR PRO сертифицированы на безопасность, взрывозащищенность (имеет разрешение на применение Ростехнадзора России) и внесены в государственные реестры средств измерений России, Казахстана, Украины и Белоруссии.
Конструкция и модификации
Газоанализатор ALTAIR PRO представляет собой автоматический портативный прибор непрерывного действия, оснащенный устройствами звуковой, световой, вибрационной и визуальной сигнализации и предназначенный для контроля и/или измерения одного газа.
Принцип измерения газов – электрохимический. Срок службы электрохимических датчиков MSA составляет не менее 2-х лет.

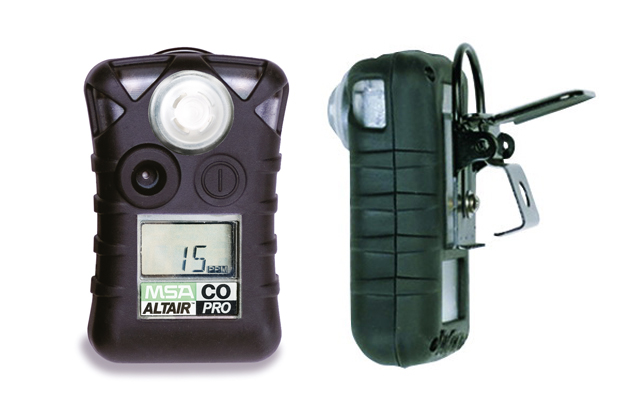

Конструктивно ALTAIR PRO выполнен в прочном пластиковом прорезиненном корпусе, выдерживающем экстремальные воздействия и падения с 3-х метровой высоты. Управление прибором осуществляется с помощью одной единственной кнопки.
Способ отбора пробы – диффузионный.
Замена измерительного датчика по завершению срока службы в ALTAIR PRO происходит очень быстро благодаря специально разработанной конструкции прибора. Компактная и высокоэффективная CR2 батарейка обеспечивает работу ALTAIR PRO в течение более одного года. Батарейка легко доступна и очень просто заменяется.
ALTAIR PRO имеет высококонтрастный жидкокристаллический графический дисплей с подсветкой, обеспечивающий отображение результатов измерений объемной доли или массовой концентрации определяемых компонентов (в зависимости от исполнения), пиковых значений концентраций компонентов, уровней срабатывания тревог, индикатора, подтверждающего успешно проведенную проверку работоспособности и индикатора величины текущего заряда батареи.
Газоанализаторы ALTAIR PRO оснащены памятью данных и ИК-интерфейсом, предназначенным для вывода данных на персональный компьютер.

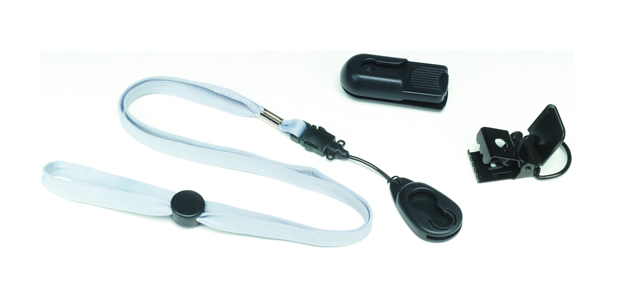

Прибор поставляется со специальным зажимом, позволяющим его надежно крепить на одежде и носить даже в самых трудных условиях без риска потери. Также к прибору поставляются специальный зажим как у мобильного телефона со шнуром для ношения на шее или руке и зажим для крепления на каске.

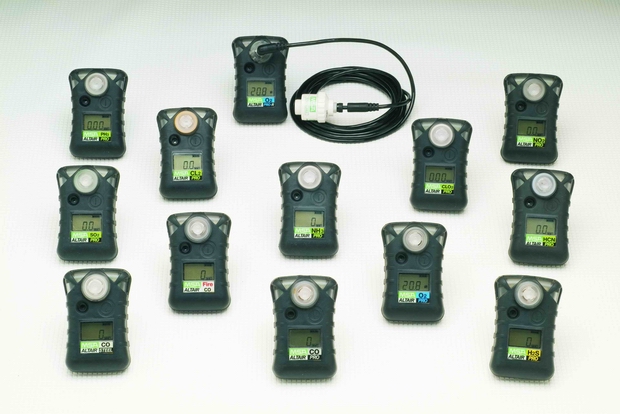

ИсполненияГазоанализаторы ALTAIR PRO выпускаются в нескольких исполнениях, отличающихся друг от друга определяемым компонентом, а также значениями установленных порогов срабатывания сигнализаций и единицами измерений.
| Заказной номер |
Исполнение, опреде- ляемый компонент |
Нижний порог тревоги | Верхний порог тревоги | Порог тревоги STELL (15 мин.) | Порог тревоги TWA (8 ч.) |
|---|---|---|---|---|---|
| 10113295 | ALTAIR PRO O2 | 19,5 %(об.) | 18,0 %(об.) | - | - |
| 10113296 | ALTAIR PRO СO | 20 мг/м3 | 100 мг/м3 | 100 мг/м3 | 20 мг/м3 |
| 10113297 | ALTAIR PRO H2S | 10 мг/м3 | 20 мг/м3 | 20 мг/м3 | 10 мг/м3 |
| 10113300 | ALTAIR PRO H2S | 7 мг/м3 | 14 мг/м3 | 14 мг/м3 | 7 мг/м3 |
| 10113301 | ALTAIR PRO SO2 | 3,8 ppm | 7,6 ppm | 7,6 ppm | 3,8 ppm |
| 10113299 | ALTAIR PRO CL2 | 1 мг/м3 | 2 мг/м3 | 2 мг/м3 | 1 мг/м3 |
| 10113298 | ALTAIR PRO NH3 | 20 мг/м3 | 40 мг/м3 | 40 мг/м3 | 20 мг/м3 |
| 10113302 | ALTAIR PRO HCN | 1 ppm | 2 ppm | 2 ppm | 1 ppm |
| 10113305 | ALTAIR PRO NO2 | 1 ppm | 2 ppm | 2 ppm | 1 ppm |
| 10113303 | ALTAIR PRO PH3 | 0,1 ppm | 0,2 ppm | 0,2 ppm | 0,1 ppm |
Примечания:
- порог тревоги STELL – контроль среднего значения за последние 15 минут работы прибора;
- порог тревоги TWA - контроль среднего значения за последние 8 часов
работы прибора.
Диапазоны измерений и пределы допускаемой основной погрешности газоанализатора ALTAIR PRO.
| Исполнение, определяемый компонент | Диапазон измерений (показаний) | Пределы допускаемой основной погрешности |
Разрешение дисплея | Область применения | |
|---|---|---|---|---|---|
| абсолютной | относительной | ||||
| ALTAIR PRO О2 |
2-25 % (об.) (0-25 % (об.)) |
±0,7% (об.) | - | 0,1 % (об.) | контроль содержания О2 |
| ALTAIR PRO СО |
0-1500 ppm | ±4 ppm (0-20 ppm) |
±20 % (20-1500 ppm) |
1 ppm | контроль ПДК в.р.з. |
| 0-1740 мг/м3 | ±4 мг/м3 (0-20 мг/м3) |
±20 % (20-1740 мг/м3) |
1 мг/м3 | ||
| ALTAIR PRO H2S |
0-200 ppm | ±2 ppm (0-10 ppm) |
±20 % (10-200 ppm) |
1 ppm | контроль ПДК в.р.з. |
| 0-284 мг/м3 | ±2 мг/м3 (0-10 мг/м3) |
±20 % (10-284 мг/м3) |
1 мг/м3 | ||
| ALTAIR PRO SO2 |
0-20,0 ppm | ±1,25 ppm (0-5 ppm) |
±25 % (5-20 ppm) |
0,1 ppm | контроль ПДК в.р.з. |
| ALTAIR PRO NO2 |
0-20,0 ppm | ±1,25 ppm (0-5 ppm) |
±25 % (5-20 ppm) |
0,1 ppm | контроль ПДК в.р.з. |
| ALTAIR PRO NH3 |
0-100 ppm | ±6,25 ppm (0-25 ppm) |
±25 % (25-100 ppm) |
1 ppm | контроль ПДК в.р.з. |
| 0-70 мг/м3 | ±5 мг/м3 (0-20 мг/м3) |
±25 % (20-70 мг/м3) |
1 мг/м3 | ||
| ALTAIR PRO CL2 |
0-20,0 ppm | ±1,25 ppm (0-5 ppm) |
±25 % (5-20 ppm) |
0,1 ppm | контроль аварийных ситуаций |
| 0-59 мг/м3 | ±3,75 мг/м3 (0-15 мг/м3) |
±25 % (15-59 мг/м3) |
0,1 мг/м3 | ||
| ALTAIR PRO HCN |
0-10,0 ppm (0-30,0 ppm) |
±2,5 ppm | - | 0,5 ppm | контроль аварийных ситуаций |
| ALTAIR PRO PH3 |
0-1,00 ppm (0-5,00 ppm) |
±0,25 ppm | - | 0,05 ppm | контроль аварийных ситуаций |
Время установления показаний, Т90, не более:
- по каналу О2 - 30 секунд;
- по каналу CO - 60 секунд;
- по каналу H2S - 30 секунд;
- по каналу SО2 - 83 секунд;
- по каналу NО2 - 66 секунд;
- по каналу NH3 - 66 секунд;
- по каналу Cl2 - 180 секунд;
- по каналу HCN - 220 секунд;
- по каналу PH3 - 66 секунд.
| Техническая характеристика | Значение |
|---|---|
| Количество одновременно измеряемых компонентов | один (O2, CO, H2S, SO2, NO2, NH3, Cl2, HCN, PH3) |
| Индикация измеренной концентрации | во всех исполнениях – да |
| Исполнение | взрывозащищенное, маркировка 0 Ex ia IIC T4 |
| Тип защиты от пыли и брызг | IP 67 (прорезиненный корпус) |
| Электропитание | одна незаменяемая литиевая батарея типа CR2 со сроком службы не менее 1-го года |
| Способ отбора газовой пробы | диффузионный |
| Сигнализация | звуковая (95 дБ), световая (четыре светодиода, различимые под углом 320°), вибрационная, визуальная на дисплее, 4 порога срабатывания тревоги |
| Пороги сигнализации | 4 (нижний, верхний, STELL – по среднему значению за 15 мин, TWA – по среднему значению за 8 часов) |
| Дисплей | жидкокристаллический графический, с подсветкой |
| Память результатов | встроенная, журнал событий емкостью 50 событий |
| Габаритные размеры (ВхШхТ) | 81х51х23 мм |
| Масса | 120 г |
| Диапазон рабочих температур | от минус 20 °С до 50 °С кратковременно - от минус 40 °С до плюс 50 °С |
| Диапазон относительной влажности, без конденсации | от 10 до 95 % |
| Гарантийный срок эксплуатации | 2 года с даты ввода в эксплуатацию (за исключением батареи) |
| Средний срок службы датчиков | O2, CO, H2S - 2 года SO2, NO2, NH3, Cl2, HCN, PH3 – 1 год |
| № п/п | Наименование | Кол-во |
|---|---|---|
| 1 | Газоанализатор ALTAIR PRO с крепежным зажимом | 1 шт. |
| 2 | Комплект документации (руководство по эксплуатации на CD-ROM, паспорт, краткое руководство по запуску прибора) | 1 шт. |
| 3 | Методика поверки (на партию приборов) | 1 шт. |
| Заказной номер |
Наименование |
|---|---|
| 10041107 | Ручной ремешок для переноски прибора |
| 10040002 | Клипса для крепления прибора на каску/пояс/со шнурком |
| 10047596 | Внешний электрический пробоотборный насос-зонд |
| 10103191 | Пробоотборный зонд, гибкий, 300 мм |
| 10103189 | Пробоотборный шланг, 3 м, полиуретан, проводящий |
| 10082834 | ИК-USB адаптер для подключения прибора к ПК |
| 10088099 | Программное обеспечение MSA Link на CD |
