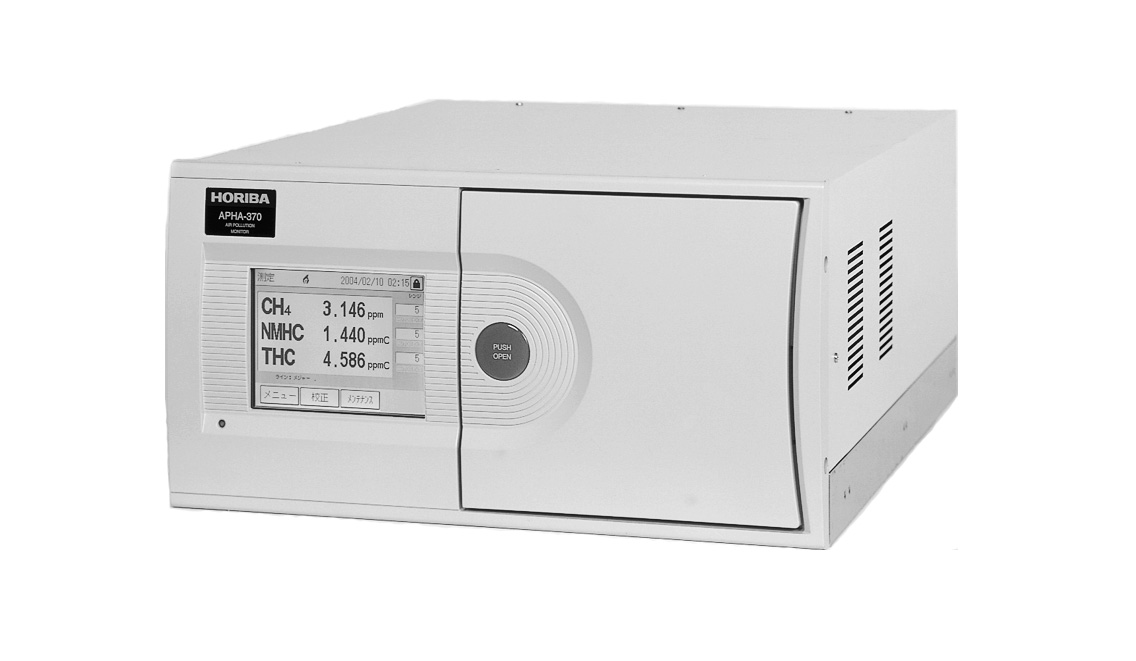

Газоанализатор APHA-370

Измерение CH4, ?CH, ?НCH в атмосферном воздухе

Внесен в Государственный реестр средств измерений Российской Федерации под № 54532-13

Назначение и область применения

Газоанализатор APHA-370, в зависимости от модификации, предназначен для измерения массовой концентрации или объемной доли метана (СH4), суммы углеводородов в пересчете на метан (?CH) и суммы углеводородов за вычетом метана (?НCH) в атмосферном воздухе и может применяться в передвижных и стационарных лабораториях экологического мониторинга атмосферы населенных мест и на границе санитарно-защитной зоны промышленных предприятий.

Конструкция и принцип действия

Газоанализатор представляет собой стационарный, моноблочный, автоматический прибор непрерывного действия с принудительным отбором пробы с помощью встроенного побудителя расхода.
Для работы прибора необходим внешний источник (баллон или генератор) водорода.
На лицевой панели газоанализатора расположены органы управления, сенсорный графический жидкокристаллический дисплей, разъем для карты памяти типа CF, корпус основного фильтра, служебный последовательный порт.
На задней панели расположены последовательный порт ввода/вывода данных RS-232C, аналоговый выход 4-20 мА (опционально) и порт Ethernet.
Принцип действия газоанализатора - пламенно-ионизационный, который используется совместно с системой селективного сжигания. Ионизация образуется в результате выделения высокотемпературной энергии при сгорании веществ, содержащих органический углерод, в водородном пламени. Водородное пламя локализовано между двумя электродами. При подаче напряжения на электроды образуется небольшой ток, пропорциональный концентрации углеводородов. Ток контролируется усилителем со слабым током утечки, который обеспечивает формирование напряжения, служащего показателем концентрации углеводородов. Для измерения концентрации метана образец газа подается через каталитический модуль селективного сжигания, который выполняет окисление всех углеводородов, но не окисляет СН4.

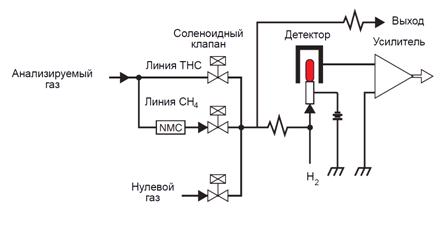

Рисунок 1. Схема аналитического блока газоанализатора APHA-370

На рисунке 1 представлена схема аналитического блока газоанализатора APHA-370.
Анализируемый поток газа делится на две линии: линию СН4 с катализатором, окисляющим все углеводороды, кроме метана, и линию THC (?CH), которая соединяется с клапаном напрямую.
Дополнительно нулевой газ автоматически производится из атмосферного воздуха и направляется на линию нулевого газа. Каждый из этих газов поочередно с заданным интервалом направляется с помощью системы соленоидных клапанов в пламенно-ионизационный детектор, где происходит измерение ионного тока.
Катализатор для окисления всех углеводородов, кроме метана, использует принцип, по которому температура окисления различных углеводородов, таких как СН4, С2Н6, С3Н8, разная. Температура окисления СН4 выше, чем у С2Н6 (существует закономерность, что чем больше атомов углерода в молекуле, тем ниже температура окисления). Соответственно, при температуре катализаторной печи, при которой окисление СН4 не происходит, но, в то же время, С2Н6 окисляется, все углеводороды (кроме метана), содержащиеся в анализируемом газе, полностью разлагаются до СО2 и Н2O. Концентрация углеводородов, ионизированных водородным пламенем, может быть измерена как ионный ток, который примерно пропорционален количеству атомов углерода.

Основные преимущества Высокая чувствительность и стабильность

В газоанализаторе APHA-370 используется комбинация методов пламенной ионизации и селективного возгорания, что обеспечивает непрерывные измерения концентрации углеводородов и метана практически без смещения нуля, с высокой чувствительностью и стабильностью результатов.

Функциональность и долговечность

Все необходимые блоки встроены в корпус газоанализатора, включая каталитический модуль для селективного сгорания (отсекающий HCH), каталитический модуль для генерирования нулевого газа и дополнительного воздуха для возгорания и насос. В приборе используется полупроводниковый измерительный датчик, обеспечивающий большой срок службы.

Дополнительные опции

Газоанализатор поставляется уже полностью готовым к работе. Однако для повышения удобства пользования и улучшения работы газоанализатора могут быть заказаны следующие дополнительные опции:

  • Плата с Ethernet интерфейсом для доступа и управления анализатором через TCP/IP протокол.
  • Плата аналоговых выходных сигналов (4-20) мА или (0-20) мА для подключения анализатор к аналоговым считывающим устройствам.
  • Встроенная система калибровки нуля в комбинации с отдельными входами для калибровочного и нулевого газов с соответствующим соленоидным клапаном, обеспечивающим переключение между измеряемым/нулевым/калибровочным газами. Для работы с газами под давлением 0,5 бар. Со встроенным расходомером на байпасе и тревожной сигнализацией.
  • Встроенная система нулевой калибровки для калибровки нуля без внешнего источника чистого воздуха.
  • Отдельный вход для калибровочного газа с соответствующим соленоидным клапаном, обеспечивающим переключение между измеряемым/калибровочным газами. Для работы с газами без давления.
  • Отдельный вход для калибровочного и нулевого газов с соответствующим соленоидным клапаном, обеспечивающим переключение между измеряемым/нулевым/калибровочным газами. Для работы с газами без давления.
  • Ротаметр для контроля расхода на байпасе.
  • Отдельный вход для калибровочного и нулевого газов с соответствующим соленоидным клапаном, обеспечивающим переключение между измеряемым/нулевым/калибровочным газами. Для работы с газами под давлением 0,5 бар. Со встроенным расходомером на байпасе и тревожной сигнализацией.
Основные метрологические характеристики
Определяемый компонент Диапазон измерений Пределы допускаемой основной погрешности
приведенной относительной
Метан (СН4), сумма углеводородов в пересчете на метан (?CH), сумма углеводородов за вычетом метана (?НCH) 0-70 мг/м3 (0-100 ppm) ±15 % (от 0 до 3,6 мг/м3) ±15 % (св. 3,6 до 70 мг/м3)
±15 % (от 0 до 5 ppm) ±15 % (св. 5 до 100 ppm)
Основные технические характеристики
Характеристика Значение
Принцип измерений пламенная ионизация, перекрестная модуляция, селективное сжигание
Предел обнаружения 0,022 ppm
Номинальная цена единицы наименьшего разряда индикатора 0,0001 мг/м3 (0,0001 ppm)
Время прогрева газоанализатора не более 3 ч
Время установления показаний T0,9 не более 60 с
Расход анализируемой газовой смеси на входе газоанализатора 0,9 дм3/мин (встроенный насос)
Автокомпенсация давление, температура, ?CH
Электропитание от сети (230±23) В; (50±1) Гц
Потребляемая мощность не более 240ВА
Выходные сигналы RS-232C, (4-20) мА или (0-20) мА – опционально
Дисплей ЖК сенсорный, показания в мкг/м3 или ppb
Индикация измеренное значение, диапазон измерений, сообщения об ошибках, состояние экрана
Язык меню русский и др.
Корпус 19 дюймов с телескопическими рельсами и брекетами
Габаритные размеры (Д?Ш?В) 430x550x221 мм
Масса около 33 кг
Условия эксплуатации:
- температура окружающей среды
- относительная влажность при 25?С (без конденсации влаги)
- атмосферное давление

от 5 ?С до 40 ?С
до 80 %
от 84,0 до 106,7 кПа
Средний срок службы 10 лет
