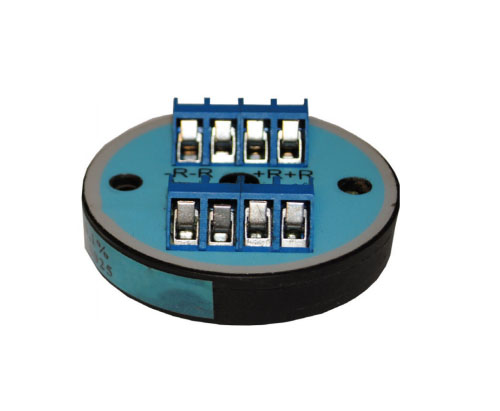

Преобразователи измерительные микропроцессорные ТСП, ТХА, ПИ-М
- Преобразователи измерительные микропроцессорные (далее ПИ-М) предназначены для непрерывного преобразования сигналов от термометров сопротивления типа ТСМ, ТСП со стандартной характеристикой 50М, 100М, 50П, 100П, Pt100 по ГОСТ Р 8.625-2006, термопар типа ТХА (К), ТХК (L) по ГОСТ Р 8.585-2001 в унифицированный токовый сигнал 4-20 мА.
- Исполнение преобразователя измерительного микропроцессорного ПИ-М — обычное и взрывозащищённое вида «искробезопасная электрическая цепь ia» подгруппы IIC. Взрывозащищенное исполнение имеет наименование ПИ-М-Ех и соответствует ГОСТ Р 51330.0, ГОСТ Р 51330.10.
Степень защиты ПИ-М от проникновения пыли и влаги IP54 по ГОСТ 14254. ПИ-М устанавливается в корпус преобразователя температуры типа «Метран-270» или «Метран-270-Ех», имеющего степень защиты не хуже IP65 ГОСТ 14254 и в случае взрывобезопасного исполнения в соответствии с ГОСТ Р 51330.0 является Ех — компонентом.
Область применения ПИ-М:
- системы автоматического контроля;
- регулирование и управление технологическими процессами.
Рабочий диапазон температур ПИ-М: от минус 45° до плюс 70°C. По отдельному заказу — от минус 50° до плюс 85°C.
- В соответствии с ГОСТ 30232 и ГОСТ 13384
ПИ-М являются:
- по зависимости выходного сигнала от преобразуемой температуры:
- линейными от температуры для ПИ-М с термопреобразователями сопротивления;
- линейными от температуры для ПИ-М с термоэлектрическим преобразователем;
- линейными от термоЭДС для ПИ-М с термоэлектрическим преобразователем;
- по связи между входными и выходными цепями — с гальванической связью.
- Масса преобразователя измерительного микропроцессорного ПИ-М не более 40 гр.
- У преобразователя измерительного микропроцессорного ПИ-М имеется возможность подстройки диапазона, возможность изменения НСХ первичного преобразователя при помощи компьютера. Программное обеспечение поставляется по отдельному заказу.
- Диапазоны преобразования температуры, диапазоны унифицированных выходных сигналов, основная погрешность преобразования и данные первичных преобразователей для ПИ-М и ПИ-М-Ех приведены в таблице 1.
Таблица 1.
| Диапазон преобразования температуры, С | Основная погрешность, % | НСХ первичного преобразователя | Зависимость выходного сигнала | R100/R0 |
| -50…50; 0…100; 0…150; 0…180 |
±0,1* ±0,25 |
50М | Линейна от температуры | 1,428 |
| -50… 50; -50… 100; -50… 150; -50… 180; -10… 60; -5… 40; 0… 50; 0… 60; 0… 90; 0… 95; 65…95; 0…100; 0…150; 0…180; 50…150; 80…120 |
100М | |||
| -50… 50; 0… 100; 0… 200; 0… 300; 0… 400; 0… 500 |
±0,1* ±0,25 |
50П | 1,391 | |
| -50… 50; -50… 100; -50… 150; -50… 200; -50… 400; 0… 50; 0…100; 0…150; 0…180; 0…200; 0… 250; 0…300; 0… 400; 0… 500; -50… 400 |
100П | |||
| -50… 50; -50… 100; -50… 150; 0…50; 0…100; 0…150; 0… 200; 0… 300; 0… 400; 0…500; -50…400 |
±0,1* ±0,25 |
Pt100 | 1,385 | |
| 0… 400; -40… 400; 0… 500; -40… 500; 0… 600; -40… 600; 0… 800; -40… 800; 0… 900; -40… 900; 400… 900; 0… 1000; -40…1000; 0…1100; -40…1100; |
±0,1* ±0,25 |
ХА (К) | Линейная от термо ЭДС** | - |
| 0… 400; -40… 400; 0… 500; -40… 500; 0… 600; -40… 600; 0… 800; -40… 800; 0… 900; -40… 900; 400… 900; 0… 1000; -40…1000; 0…1100; -40…1100; |
±0,1* ±0,25 |
ХА (К) | Линейная от температуры | - |
| 0… 300; 0… 400; 0… 500; 0… 600 | ±0,1* ±0,25 |
ХК (L) | - |
Примечание: Изготовление по специальному заказу:
- * — предел допускаемой основной приведенной погрешности.
- ** — зависимость выходного сигнала (линейная от термо ЭДС).
- ПИ-М, работающие с термометрами сопротивления типа ТСМ, ТСП с номинальными статическими характеристиками преобразования 50М, 100М, 50П, 100П, Pt100 могут быть изготовлены на любой диапазон температур.
- Выходные цепи ПИ-М рассчитаны на подключение
нагрузок Rн (с учетом сопротивления линии
связи):
- от 0,1 до 1,0 кОм при Uп=36 В;
- от 0,1 до 0,2 кОм для исполнения Ex (Uп=24 В).
- Номинальные сопротивления нагрузок Rн (с
учетом сопротивления линии связи):
- 0,5 кОм при Uп=36 В;
- 0,2 кОм для исполнения Ex (Uп=24 В).
- Питание преобразователя измерительного микропроцессорного ПИ-М осуществляется от стабилизированных источников БП, БПМ (Метран 602, 604) с выходным напряжением 12-36 В.
- Питание преобразователя измерительного микропроцессорного ПИ-М-Ex должно осуществляться от искробезопасных цепей блоков питания БПД-Ех, БПДМ-Ех (Метран 602-Ех), имеющих вид взрывозащиты «искробезопасная цепь уровня ia» подгруппы IIC с параметрами: Uo = 24 В и Io менее 120 мА.
- Предельные параметры входных цепей ПИ — М — Ех (ГОСТ Р 51330.10) приведены в таблице 2.
Таблица 2
| Ui, В | Ii, мА | Pi, Вт | Ci, мкФ | Li, мкГн |
| 24 | 120 | 0,6 | 0,015 | 5 |
где:
- Ui – максимальное входное напряжение;
- Ii – максимальный входной ток;
- Pi – максимальная входная мощность;
- Ci – максимальная внутренняя емкость;
- Li – максимальная внутренняя индуктивность.
| ПИ-М | Ex | 0,1% | 0…100 °С | 100П | 1 | 360 ч |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
- Наименование преобразователя измерительного микропроцессорного;
- Обозначение вида взрывозащиты;
— Ex – искробезопасная электрическая цепь ia (при необходимости); - Предел допускаемой основной погрешности;
- Диапазон измерения температуры для ПИ — М;
- Тип первичного преобразователя;
- Конструктивное исполнение (см. габаритные и присоединительные размеры);
- Дополнительная технологическая наработка до 360 часов (по заказу);
Таблица 3
| Наименование | Обозначение | Количество | Примечания |
| Преобразователь измерительный микропроцессорный ПИ-М, ПИ-М-Ех | ЭИ.101.00.000 | 1 | исполнение согласно заказу |
| Паспорт Руководство по эксплуатации |
ЭИ.101.00.000ПС | 1 | |
| Диск оптический с ПО | 1 | поставка по отдельному заказу |
Гарантийный срок эксплуатации — 36 месяцев со дня ввода ПИ-М в эксплуатацию.

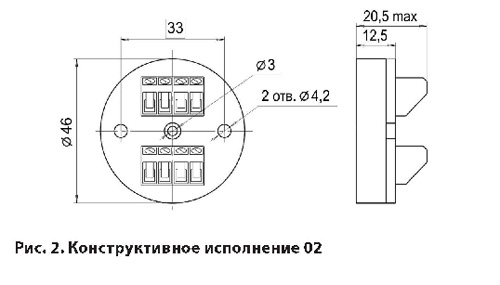

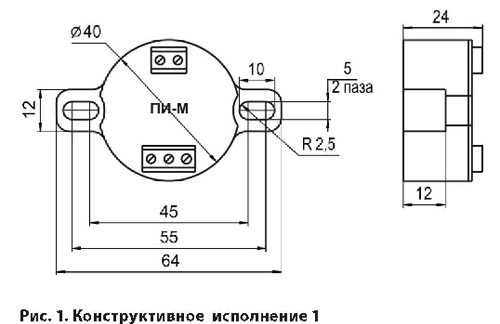

Габаритные и присоединительные размеры преобразователя измерительного микропроцессорного
