Реле времени ЭнИ-480Н

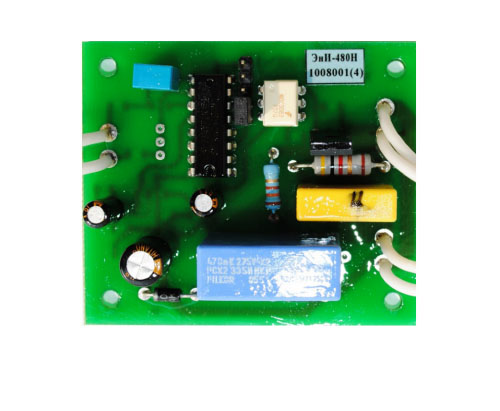

Реле времени предназначено для отсчета установленного времени и может применяться с любым технологическим оборудованием, где есть необходимость точной выдержки времени техпроцесса. Реле времени представляет собой печатную плату, предназначенную для крепления внутри корпуса технического оборудования. Одно из воз­можных применений — отсчет времени для печи прокала и сушки сварочных электродов.

• Интервалы устанавливаемого времени: 30, 60, 90, 120 мин. ± 5%, которые устанавливаются с помощью переключателя, установ­ленного на передней панели прибора или другом удобном месте. По заказу могут быть изменены интервалы устанавливаемого времени.
• На выходе реле времени установлен симистор, способный коммутировать ток до 3 А (220 В).
• При необходимости коммутировать более мощную нагрузку можно применить промежуточное реле.
• Габаритные размеры, мм: 65×55. Расстояния между центрами крепежных отверстий, мм: 55×45, диаметр крепежных отверстий — 3,5 мм.

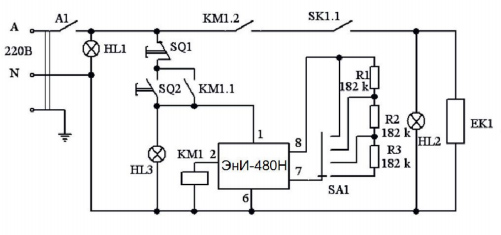

• В качестве примера приведена схема подключения реле времени для управления печью прокала и сушки электродов.

где:

1. Наименование.

А1-автоматический выключатель;

SK1.1-датчик реле WIF 320C;

HL1-индикатор «Сеть»;

HL2-индикатор «Нагрев»;

HL3-индикатор «таймер»;

SQ1-кнопка «Стоп»;

SQ2-кнопка «Пуск»;

SA1-переклбчатель «время нагрева»;

ЕК1-нагреватель «ТЭН 3 кВт»;

ЭнИ-480Н-реле времени.
