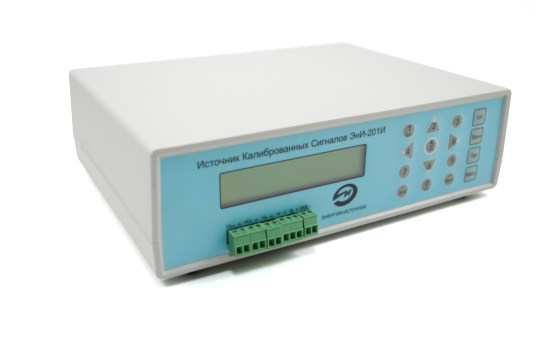

Источник калиброванных сигналов (калибратор) ЭнИ-201И

Источник калиброванных сигналов (калибратор) ЭнИ-201И

Назначение

Источник калиброванных сигналов (далее калибратор) является многофункциональным микропроцессорным прибором и предназначен для воспроизведения прецизионных значений постоянного напряжения и тока при калибровке, поверке и настройке средств измерений в лабораторных и промышленных условиях.

Технические характеристики

ибратор представляет собой программируемый источник напряжения (-10...+100 мВ, −1...+10 В) и тока (0...5 мА, 0...20 мА, 4...20 мА). По числу каналов воспроизведения калибратор является двухканальным. В приборе одновременно и независимо друг от друга формируются значения напряжения и тока и выводятся на выходные клеммы.

Калибратор имеет возможность измерять внешние напряжение и ток.

Калибратор имеет возможность воспроизводить напряжения стандартных типов термопар, а так же измерять температуру с помощью внешней термопары. Термокомпенсация холодного спая осуществляется с помощью выносного датчика температуры.

В состав калибратора входит встроенный стабилизированный источник питания постоянного тока (с выходным напряжением 24 В) с устройством защиты от перегрузок и короткого замыкания и гальванически развязанный от других цепей. Опционально в состав калибратора может быть включен дополнительный эталонный нагрузочный резистор 100 Ом ±0,01%. Резистор подключен к независимым от схем калибратора клеммам, находящимся на задней панели калибратора.

Ввод значений напряжения и тока и сохранение их в памяти производится с кнопочной клавиатуры, расположенной на корпусе калибратора.

Значения выходных напряжений и токов в каждом диапазоне сохраняются и извлекаются из 100 точек, разбитых на 10 таблиц по 10 точек.

Основные технические характеристики приведены в табл. 1.

Таблица 1
Параметр Значение
Диапазон напряжений питания переменного тока, В 187...242
Частота напряжения питания переменного тока, Гц 49...51
Потребляемая мощность, В×А 5
Диапазоны выходного сигнала напряжения постоянного тока −10...+100 мВ, −1...+10 В
Диапазоны выходного унифицированного сигнала силы постоянного тока, мА 0...5, 4...20, 0...20
Сопротивление нагрузки выхода воспроизведения напряжения, кОм не менее 100
Сопротивление нагрузки аналогового выхода для диапазонов 4...20 мА, 0...20 мА, Ом не более 400
Сопротивление нагрузки аналогового выхода для диапазона 0...5 мА, Ом не более 1500
Время установления рабочего режима не превышает, мин 60
Конструктивное исполнение пластиковый корпус
Габаритные размеры, мм 226×70×196
Масса, кг 0,5
Встроенный источник питания

Технические характеристики встроенного источника питания приведены в табл. 2.

Таблица 2
Параметр Значение
Номинальное выходное напряжение постоянного тока, В 24
Отклонение выходного напряжения от номинального, % не более 0,5
Амплитуда пульсации выходного напряжения, В не более 0,1
Ток нагрузки, мА 25
Ток срабатывания защиты, мА не более 50
Ток короткого замыкания, мА не более 20
Изменение выходного напряжения, вызванное изменением температуры окружающего воздуха, % не более 0,1
Изменение выходного напряжения, вызванное воздействием вибрации, % не более 0,2
Метрологические характеристики

Метрологические характеристики калибратора приведены в табл. 3, 4.

Таблица 3
Наименование диапазона Диапазон Пределы допускаемой основной абсолютной погрешности
Генерация тока 0...25 мА ±(0,015% ГВ* + 0,00125 мА)
Генерация напряжения -10...100 мВ ±(0,015% ГВ* + 0,005 мВ)
-1...10 В ±(0,015% ГВ* + 0,001 В)
Измерение тока -25 ... +25 мА ±(0,015% ИВ** + 0,00125 мА)
Измерение напряжения -100...+100 мВ ±(0,015% ИВ** + 0,01 мВ)
-10 ... +10 В ±(0,015% ИВ** + 0,001 В)

* – генерируемая величина.
** – измеряемая величина.

Таблица 4
Параметр Значение
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной (23±2) °С до любой температуры в пределах рабочего диапазона температур не более предела допускаемой основной абсолютной погрешности
Пределы допускаемой дополнительной погрешности, вызванной воздействием повышенной влажности не более предела допускаемой основной абсолютной погрешности
Пределы допускаемой дополнительной погрешности, вызванной изменением напряжения питания от номинального в рабочем диапазоне не более предела допускаемой основной абсолютной погрешности
Межповерочный интервал, год 1

Метрологические характеристики встроенного дополнительного эталонного нагрузочного резистора 100 Ом приведены в табл. 5.

Таблица 5
Параметр Значение
Отклонение сопротивления от номинального значения, % не более ±0,01
Температурный коэффициент сопротивления, ppm/°C ±2,0
Долговременная стабильность (при 70 °C, 2000 ч), % ±0,005
Максимальное рабочее напряжение, В 300
Элементы управления и индикации, габаритные размеры, электрические разъемы

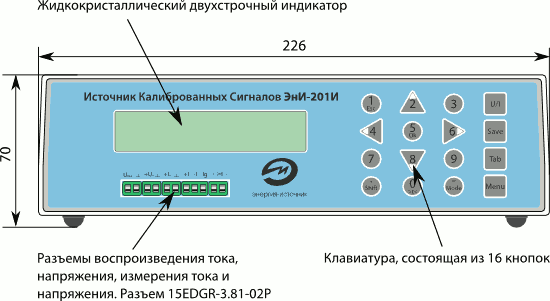

Передняя сторона ЭнИ-201И

Передняя сторона ЭнИ-201И

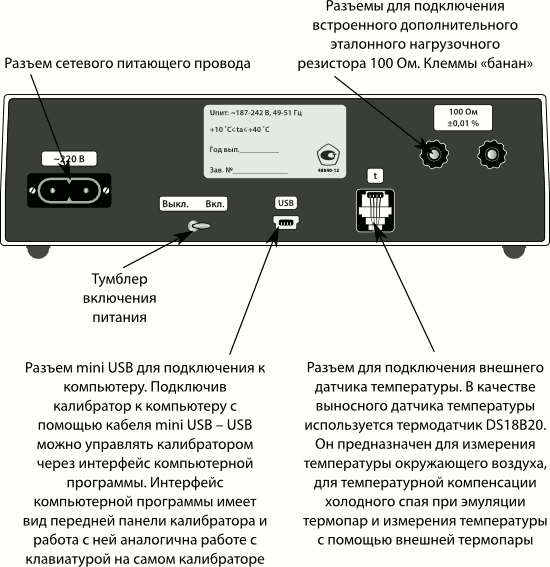

Задняя сторона ЭнИ-201И

Задняя сторона ЭнИ-201И

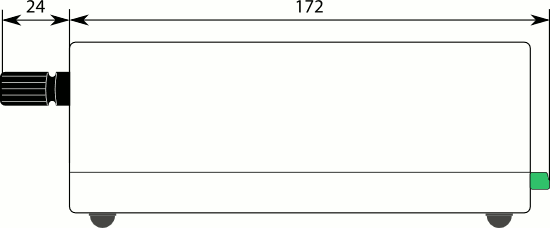

Боковая сторона ЭнИ-201И

Боковая сторона ЭнИ-201И

Схемы электрических подключений

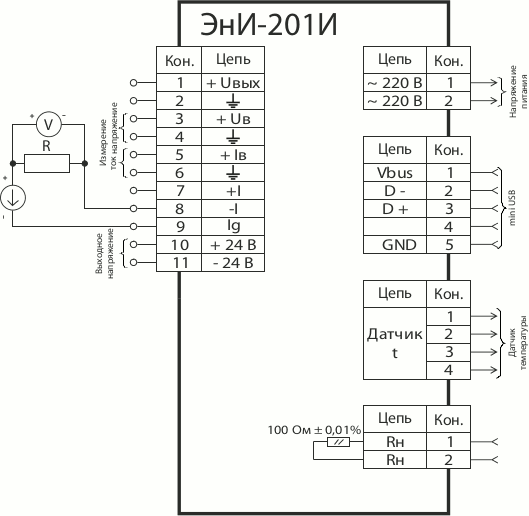

Схема подключения ЭнИ-201 в режиме воспроизведения втекающего тока

Схема подключения ЭнИ-201 в режиме воспроизведения втекающего тока

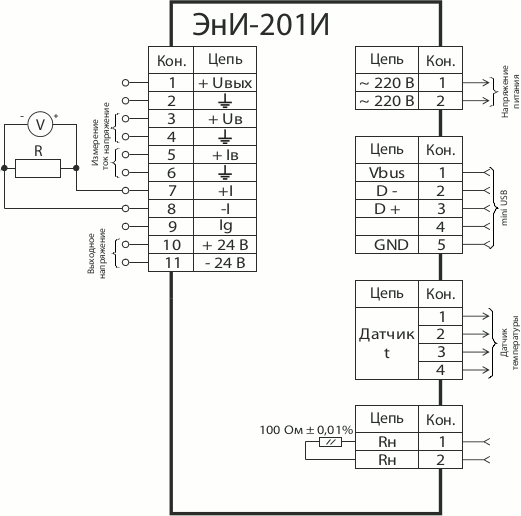

Схема подключения ЭнИ-201 в режиме воспроизведения вытекающего тока

Схема подключения ЭнИ-201 в режиме воспроизведения вытекающего тока

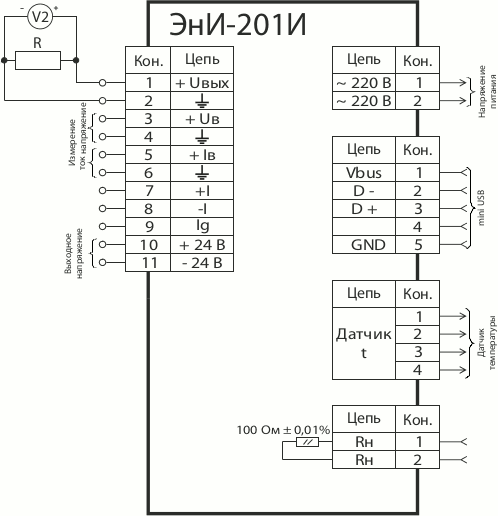

Схема подключения ЭнИ-201 в режиме воспроизведения напряжения

Схема подключения ЭнИ-201 в режиме воспроизведения напряжения

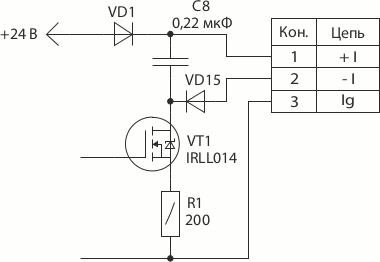

Выходной каскад генератора тока

Выходной каскад генератора тока

Таблица 6
Параметр Значение
Температура окружающего воздуха, °С +10…+40
По устойчивости к климатическим воздействиям при эксплуатации соответствует группе исполнения, по ГОСТ Р 52931–2008 В2
Степень защиты от пыли и влаги, по ГОСТ 14254–96 IP30
Гарантийные обязательства
Таблица 7
Параметр Значение
Гарантийный срок эксплуатации, месяцы 36 со дня ввода в эксплуатацию, но не более 42 со дня изготовления
Комплект поставки
Таблица 8
Наименование Обозначение Количество Примечание
ЭнИ-201И   1
Паспорт   1
Руководство по эксплуатации   1 допускается поставлять по 1 экз. на 20 приборов, поставляемых в один адрес
Диск оптический с ПО   1
Кабель соединительный USB — mini USB 1
Кабель сетевой   1
Кабель соединительный 15EDGK-3.81-02P 2 по заказу
Датчик температуры DS18B20 1
Пример обозначения при заказе
ЭнИ-201И R100 360 ГП
1 2 3 4
  1. Наименование.
  2. Наличие встроенного дополнительного эталонного нагрузочного резистора 100 Ом.
  3. Дополнительная технологическая наработка 360 часов.
  4. Наличие Госповерки.

Сделать заказ и запросить дополнительную информацию по ЭнИ-201И Вы можете здесь.
