Газоанализатор МОНОЛИТ

Малогабаритный газоанализатор

Назначение и область применения

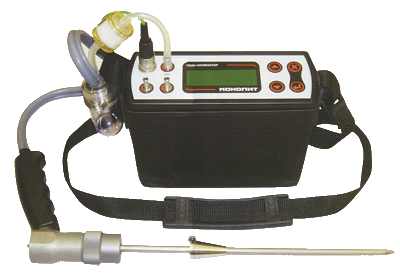

газоанализатор монолит

Газоанализатор МОНОЛИТ - многофункциональный прибор, предназначенный для определения содержания загрязняющих веществ в промышленных выбросах топли-восжигающих установок при проведении экологического контроля или оптимизации процесса горения топлива.

Сертификаты об утверждении типа средств измерений
  • Сертификат РФ
  • Сертификат Республики Казахстан
  • Сертификат Республики Беларусь
Дополнительные возможности

Газоанализатор МОНОЛИТ обладает рядом дополнитель­ных возможностей:

  • сбор и статистическая обработка результатов измерений (вычисление средних значений) за 20-минутный интервал времени;
  • вычисление объемного расхода потока отходящих газов (м3/с) и массового выброса (г/с) загрязняющих веществ на основе результатов выполненных измерений;
  • передача протокола измерений из памяти газоанали­ затора на персональный компьютер в формате MS Word.

Определяемые компоненты и параметры

Газоанализатор МОНОЛИТ позволяет определять содер­жание всех основных компонентов, образующихся в резуль­тате горения органического топлива: О2, СО, СО2, NO, NO2, NOx и SO2. Кроме того, газоанализатор измеряет температуру, избыточное давление (разряжение) и ско­рость газового потока в точке отбора пробы, а также вычисляет технологические параметры контролируемой установки — коэффициент избытка воздуха, коэффициент потерь тепла и КПД сгорания топлива.

Принцип действия

Принцип действия газоанализатора основан на примене­нии комплекта электрохимических ячеек для измерения содержания газовых компонентов, термоэлектрического преобразователя для измерения температуры, двухплечевого мембранного датчика для измерения давления и трубки Пито для измерения скорости газового потока.

Конструкция и базовые модификации

Конструктивно газоанализатор выполнен в прочном плас­тиковом корпусе, на лицевую панель которого выведены дисплей, клавиатура и все коммутационные разъемы и шту­цера. Измерительная информация отображается на жид­кокристаллическом дисплее, оснащенном подсветкой. Электропитание газоанализатора может осуществляться как от внутреннего аккумулятора, так и от сети переменно­го напряжения.

Газоанализатор выпускается в восьми базовых модифика­циях, при этом модификации «Газ» предназначены для кон­троля установок с «низким» содержанием вредных веществ в выбросах (работающих на природном газе), а модификации «МТ» — для контроля установок с «высоким» содержанием вредных веществ в выбросах (работающих на мазуте, угле и т. д.).

Взрывозащищенное исполнение

Модификации с индексом «Ех» выполнены во взрывоза-щищенном исполнении, что позволяет их эксплуатировать даже во взрывоопасных зонах.

Расширенный температурный диапазон эксплуатации

Модификации с индексом «Т» оснащены системой внут­реннего обогрева, что позволяет их эксплуатировать при температуре окружающей среды до минус 30 С.

Высокая точность измерений

Благодаря использованию в модификациях «Монолит Газ» датчиков с более высокой чувствительностью, измере­ние низких концентраций СО, NO и SO2 выполняется с мак­симально возможной для электрохимического метода точ­ностью.

Память данных

Встроенная память данных газоанализатора рассчитана для постоянного хранения 100 полных блоков данных, каж­дый из которых может включать в себя результаты измере­ний концентраций газов, температуры, давления и скорос­ти газового потока. Впоследствии записанные данные могут быть распечатаны на принтере или переданы на пер­сональный компьютер.

Документирование результатов

ИК-термопринтер, поставляемый с газоанализатором, позволяет распечатывать протоколы измерений как непос­редственно во время проведения измерений, так и после их завершения при считывании данных из памяти прибора.

Удобство эксплуатации

В комплект поставки газоанализатора МОНОЛИТ входит кожаная утепленная сумка, в которой может транспорти­роваться прибор и все его принадлежности. Она же пред­назначена для эксплуатации прибора в зимнее время года без извлечения его из сумки.

Для работы с прибором в летнее время поставляется легкая матерчатая сумка с ремнем для переноски.


Методическое обеспечение

В комплект поставки газоанализатора входит полный ком­плект технической документации, включая методику выполнения измерений, разработанную и утвержденную в установленном порядке и допущенную к применению на территории РФ.

Принадлежности и аксессуары

По желанию заказчика прибор может комплектоваться про-боотборными зондами и трубками Пито различной (от 300 до 2000 мм) длины, а также электрическим блоком осушки пробы и дополнительным противопылевым металлокерами-ческим фильтром.

В комплект поставки могут также входить калибровочные газовые смеси в баллонах под давлением.


Технические характеристики
Измеряемый компонент/параметр Принцип измерений Диапазон измерений Погрешность измерений Модификация газоанализатора
Кислород (О2) электрохимический сенсор 0-21% об. ±0,2% (об.) все
 Оксид углерода (СО) электрохимический сенсор 0-500 мг/м3
0-1000мг/м3
0-2000 мг/м3
0-5000 мг/м3
0-10000 мг/м3
0-50000 мг/м3
±5 мг/м3 или ±5%
±7,5 мг/м или ±5%
±10 мг/м3 или±5%
±25 мг/м3 или ±5%
±50 мг/м3 или ±5%
±250 мг/м3 или ±5%
Монолит Газ
Монолит Газ
Монолит МТ
Монолит МТ
Монолит МТ
Монолит МТ
Оксид азота (NO) электрохимический сенсор 0-500 мг/м3
0-2000 мг/м3
0-5000 мг/м3
±5 мг/м3 или ±5%
±10 мг/м3 или ±5%
±25 мг/м3 или ±5%
Монолит Газ
Монолит МТ
Монолит МТ
Диоксид азота (NO2)



электрохимический сенсор 0-200 мг/м3 ±10 мг/м3 все
Сернистый ангидрид (SO2) электрохимический сенсор 0-500 мг/м3
0-2000 мг/м3
0-5000 мг/м3
0-10000 мг/м3
±10 мг/м3 или ±5%
±15 мг/м3 или ±5%
±25 мг/мэ или ±5%
±50 мг/м3 или ±5%
Монолит Газ
Монолит МТ
Монолит МТ
Монолит МТ
Температура газового потока термопара -20...+800°С ±2 °С или ±2% все
Избыточное давление/ разряжение газового потока мембранный датчик ±(0-50) гПа ±0,2 гПа или  ±2% все
Скорость газового потока трубка Пито 4-50 м/с ±2 м/с все



Рассчитываемые величины объемная доля диоксида углерода (СО,)
объемная доля суммы оксидов азота (NOX)
коэффициент избытка воздуха (1,00-9,99)
коэффициент потерь тепла (0-99,9%)
КПД сгорания топлива (0-99,9%)
Единицы измерений мг/м3, ррт, мгО2 (приведенные к базовому содержанию О2)
Дополнительные возможности сбор статистических данных
расчет объемного расхода и массового выброса
передача данных на персональный компьютер
Срок службы электрохимических сенсоров кислород— 1,5-2 года остальные компоненты — 2-3 года
Калибровка автоматическая калибровка нуля
калибровка чувствительности 1 раз 3 месяца
Отбор газовой пробы встроенный мембранный насос (0,8 л/мин)
Электропитание от сети переменного тока или от встроенного аккумулятора
Время работы без подзарядки аккумулятора не менее 10 ч
Дисплей алфавитно-цифровой, 4 строки по 20 символов с подсветкой
Память данных 100 полных блоков
Принтер внешний ИК термопринтер
Интерфейс последовательный RS 232 С
Габаритные размеры 200 х 76 х 140 мм (Д х Ш х В)
Масса не более 2 кг (5 кг с принадлежностями)
Диапазон рабочих температур от 0 до 45 °С (стандартный)
от минус 30 до плюс 45 °С (расширенный)
Базовые модификации:
Монолит МТ
Монолит МТ Т
Монолит МТ Ех
Монолит МТ Ex T
Монолит Газ
Монолит Газ Т
Монолит Газ Ех
Монолит Газ Ex T
Примечания:
  • модификации «Газ» предназначены для контроля установок с «низким» содержанием вредных веществ в выбросах (см. таблицу)
  • модификации «МТ» предназначены для контроля установок с «высоким» содержанием вредных еществ в выбросах (см. таблицу)
  • модификации с индексом «Ех» выполнены во взрывозащищенном исполнении (остальные — в обычном)
  • модификации с индексом «Т» имеют расширенный температурный диапазон эксплуатации (остальные — стандартный)
Комплект поставки:
  • пробоотборный зонд длиной 350 или 740 мм (другие длины по запросу)
  • влагоотделитель
  • внешний фильтр очистки
  • блок питания/зарядное устройство
  • сумка для транспортировки
  • комплект документации (включая методику выполнения измерений)
  • ИК-термопринтер (по запросу)
  • трубка Пито (по запросу)
  • электрический блок осушки пробы (по запросу)
  • калибровочные газовые смеси в баллонах под давлением (по запросу)

Сделать заказ и запросить дополнительную информацию по МОНОЛИТ Вы можете здесь.
