МУП

МУП - модули управления процессом

Основная область применения МУП – регулирование и контроль параметров отдельного процесса(процессов) в области промышленной автоматизации производства различных отраслей.

Классическая схема организации автоматизации производства:

• Выделение отдельных процессов для конкретного производства, подлежащего автоматизации.
• Выбор датчиков и исполнительных механизмов для каждого из процессов
• Выбор электронного модуля управления процессом (МУП-подчиненный,) для каждого из процессов.
• Выбор электронного модуля общего управления(МОУ - мастер), к которому по сети(MODBUS)  подключаются все модули МУП, и который ведет общую координацию управления прцессами. Причем модуль МОУ является одним из вариантов модулей МУП(более подробно применение MOУ приведено в описании "Система управления процессами CУП).

Модули МУП (МОУ) должны быть оптимальными по соотношению цена/качество и функциональным возможностям.

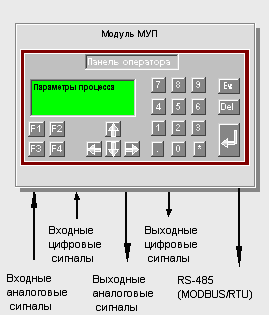

Структурная схема МУП

• Количество аналоговых входных сигналов - задается Заказчиком(в базовом варианте - 8)
• Количество аналоговых выходных сигналов - задается Заказчиком(в базовом варианте -0)
• Количество цифровых  входных сигналов - задается Заказчиком(в базовом варианте - 8)
• Количество цифровых  выходных сигналов - задается Заказчиком(в базовом варианте - 8)
• Управляющая программа(ПО)  МУП -  разрабатывается по алгоритму заказчика (Базовый вариант - программирование на C++(BC3.1), Заказчику поставляются  исходные тексты программ и интегрированная среда разработки. Возможна поставка только среды разработки- для самостоятельной разработки ПО МУП Заказчиком. Возможна поставка МУП с  предустановленной средой исполнения ISaGRAF, для программирования  МУП на языках логического программирования.
• Интерфейс для связи с модулем общего управления МОУ(ЭВМ, АСУТП):  базовый вариант RS-485(MODBUS/RTU). Возможна поставка с Ethernet (MODBUS/ TCP).
• Конструктив - определяется заказчиком(настенный,настольный,встраиваемый варианты)
• Температурный  диапазон окружающей среды  -25'C...+75'С

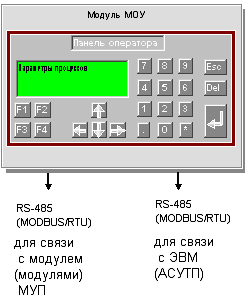

Структурная схема МОУ

• Управляющая программа (ПО)  МОУ -  разрабатывается по алгоритму заказчика (Базовый вариант - программирование на C++(BC3.1), Заказчику поставляются  исходные тексты программ и интегрированная среда разработки. Возможна поставка только среды разработки- для самостоятельной разработки ПО МОУ Заказчиком. Возможна поставка МОУ с  предустановленной средой исполнения ISaGRAF, для программирования  МОУ на языках логического программирования.
• Интерфейс для связи с модулем(модулями) МУЛ :  базовый вариант RS-485(MODBUS/RTU). Возможна поставка с Ethernet (MODBUS/ TCP).
• Интерфейс для связи с ЭВМ( АСУТП):  базовый вариант RS-485(MODBUS/RTU). Возможна поставка с Ethernet (MODBUS/ TCP).
• Конструктив - определяется заказчиком(настенный,настольный,встраиваемый варианты)
• Температурный  диапазон окружающей среды       -25'C...+75'С

Типовые схемы применения МУП

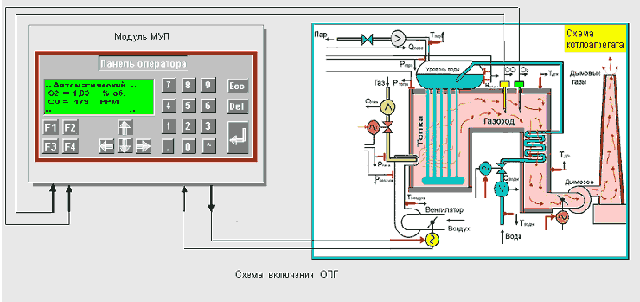

Оптимизация процесса горения (по O2, СО)
