СУП

СУП - система управления процессами

Система управления процессами CУП  предназначена как правило для управления технологическими процессами отдельного участка производства

Область применения СУП:

Управление котлом(энергетика), центральный тепловой пункт, управление участками подачи муки, сахара, патоки на кондитерской фабрике, управление кустом при газонефтедобычи, контроль загазованности и управление вентиляционным оборудованием в угледобывающей промышленности  и.д.

Основная область применения Суп – регулирование и контроль параметров отдельного процесса(процессов) в области промышленной автоматизации производства различных отраслей..

Классическая схема организации автоматизации отдельно участка производства:

• Выделение отдельных процессов для конкретного участка производства, подлежащего автоматизации.
• Выбор датчиков и исполнительных механизмов для каждого из процессов
• Выбор электронного модуля управления процессом (МУП-подчиненный,) для каждого из процессов.
• Выбор электронного модуля общего управления(МОУ - мастер), к которому по сети(MODBUS)  подключаются все модули МУП, и который ведет общую координацию управления прцессами. Причем модуль МОУ является одним из вариантов модулей МУП.

Система управления процессами  СУП (на базе модулей МУП,МОУ) должны быть оптимальной по соотношению цена/качество и функциональным возможностям.

• Модуль общего управления МОУ(мастер), предназначенный для координации работы модулей управления процессами МУП(подчиненные), а также для поддержки связи с внешей ЭВМ(АСУТП).
• Модуль управления управления процессом МУП(подчиненный), предназначенный для управления конкретным процессом участка производства. Количество МУП определяется количеством процессов, подлежащих автоматизации.
• ЭВМ, предназначенная, для сбора данных(архивирования), визуализации и настройки процессов управления на автоматизируемом участке производства.
• Программное обеспечение СУП включает: OPC-Сервер, клиентское приложение(сетевое),работающее через OPC-сервер,предназначенное для сбора данных(архивирования), визуализации и настройки процессов управления на автоматизируемом участке производства.

• Система управления процессами СУП органично вписывается в АСУТП, благодаря ОPC-серверу, поставляемому с СУП.
• Если нет необходимости в общей координации работы модулей управления процессами МУП, модуль МОУ можно не использовать, а модули МУП  напрямую подключить по RS-485 к ЭВМ(АСУТП).

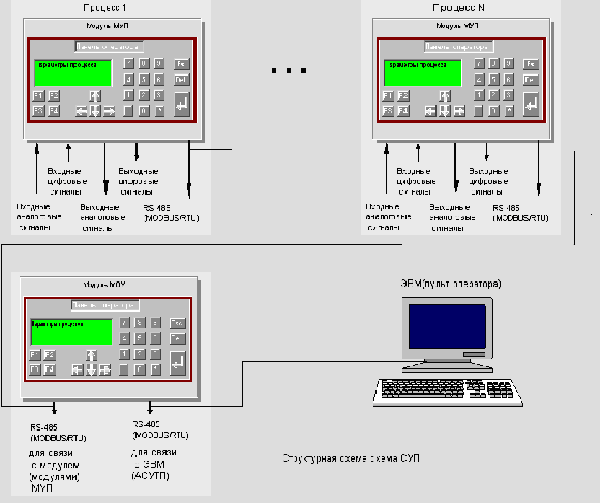

Структурная схема схема СУП

Примеры применения CУП

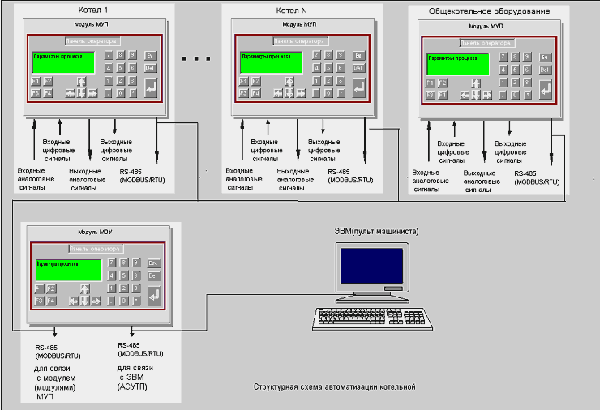

Применение системы управления процессами СУП в энергетике(автоматизация котельной).
