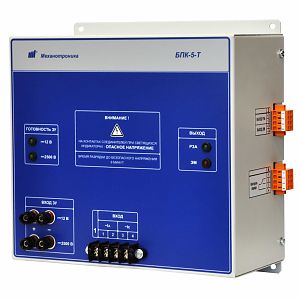

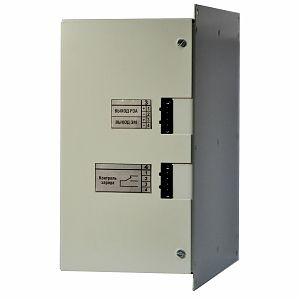

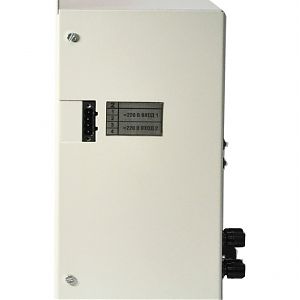

Блоки питания комбинированные БПК-5 и БПК-5-Т
Блоки питания комбинированные БПК-5 и БПК-5-Т предназначены для обеспечения бесперебойным питанием устройств релейной защиты и автоматики (РЗА) и приводов выключателей на подстанциях с переменным оперативным током, не оснащенных источниками гарантированного питания
БПК обеспечивает питание устройства РЗА и привода выключателя выпрямленным током, как в нормальных, так и в аварийных режимах работы электрических сетей при всех видах коротких замыканий, сопровождаемых снижением напряжения
БПК подключается к трансформаторам собственных нужд (ТСН) или к измерительным трансформаторам напряжения (ТН) (при их достаточной мощности)
Исполнение БПК-5-Т имеет возможность подключения к трансформаторам тока (ТТ) защищаемого присоединения. При применении исполнения БПК-5-Т должна быть учтена дополнительная нагрузка на трансформаторы тока, т. е. расчетным методом должно быть определено влияние токовой погрешности ТТ на чувствительность токовых ступенчатых защит присоединения
| Полное условное наименование (код заказа) | Описание |
| Блок питания комбинированный БПК-5 | без питания от трансформатора тока |
| Блок питания комбинированны БПК-5-Т | с питанием от трансформатора тока |
Основные технические характеристики блока
| Наименование параметра | Значение |
| 1. Входы питания от цепей напряжения: | |
| количество входов постоянного или переменного тока ("~220 В ВХОД1", "~220 В ВХОД2") | 2 |
| диапазон входного напряжения, В | 60 - 270 |
| частота, Гц | 45 - 55 |
| пусковой ток прм номинальном напряжении питания (в течение 10 мс), не более | 22 |
| потребляемая мощность без нагрузки, Вт, не более | 20 |
| потребляемая мощность при максимальной выходной мощности, Вт, не более | 78 |
| 2. Входы питания от токовых цепей (БПК-5-Т): | |
| количество входов ("ВХОД "~IA" "~IC") | 2 |
| диапазон входного тока, А | 5 - 250 |
| частота, Гц | 45 - 55 |
| потребляемая мощность без нагрузки, Вт, не более | |
| при тока 5А | 2 |
| при токе 15 А | 15 |
| при токе 20 А | 25 |
| потребляемая мощность при максимальной выходной мощности, Вт, не более | |
| при тока 5А | 20 |
| при токе 15 А | 60 |
| при токе 20 А | 90 |
| термическая стойкость, А, не более | |
| длительно | 15 |
| кратковременно (в течение 2 с) | 150 |
| кратковременно (в течение 1 с) | 250 |
| сопротивление токовой цепи БПК при питании гот источника напряжения переменного тока, мОм, не более | 50 |
| 3. Специализированные входы заряда накопителя "ВХОД ЗУ": | |
| вход "БАТАРЕЯ" | |
| диапазон входного напряжения постоянного тока, В | 9 - 18 |
| время заряда накопителя до напряжения 270 В при напряжении 12 В, с, не более | 15 |
| вход "МЕГАОММЕТР" | |
| диапазон выходного напряжения мегомметра при токе нагрузки от 1 мА до 4 мА, В | 500 - 2500 |
| время заряда накопителя до напряжения 300 В, с, не более | 500 |
| 4. Выход выпрямленного напряжения питания "ВЫХОД РЗА": | |
| количество выходов для подключения устройств РЗА | 1 |
| выходное напряжение постоянного тока, В | 220+11 |
| максимальная выходная мощность при питании от входов напряжения, Вт | 50 |
| выходная мощность при питании от токовых цепей, Вт. не более при: | |
| IA+IC=5 A (длительно) | 10 |
| IA+IC=15 A (длительно) | 20 |
| IA+IC=20 A (в течение 10 минут) | 50 |
| собственное время установления выходного напряжения до значения 220 В при питании от источника переменного тока напряжением 220 В, мс, не более | 30 |
| время установления выходного напряжения до значения 220 В при питании напряжением переменного тока 220 В и при нагрузке емкостью 220 мкФ, мс, не более | 80 |
| время поддержания выходного напряжения (220+11) В после пропадания питания для исполнения БПК-5, с, не менее при: | |
| нагрузке 20 Вт | 1,2 |
| нагрузке 50 Вт | 0,6 |
| время поддержания выходного напряжения (220+11) В после пропадания питания для исполнения БПК-5-Т при нагрузке 20 Вт, с, не менее (далее происходит переход к питанию от токовых цепей) | 1,2 |
| 5. Выход питания электромагнитов выключателя "ВЫХОД ЭМ": | |
| количество выходов питания выключателя | 1 |
| диапазон напряжения на выходе, В | 300+15 |
| время саморазряда до напряжения 200 В, с, не менее | 200 |
| емкость встроенного накопителя, мкФ | 1000 |
| время заряда емкостного накопителя до напряжения 240 В при подключении к источнику питания переменного тока или к токовым цепям при токе 20 А, с, не более | 1 |
| 6. Дискретный выход "Контроль заряда": | |
| количество реле с перекидным контактом | 1 |
| срабатывание реле при напряжении на выходе "ВЫХОД ЭМ", В | 240+12 |
| возврат реле при напряжении на выходе "ВЫХОД ЭМ", В | 200+10 |
| максимальное коммутируемое напряжение (переменное, постоянное), В | 270 |
| максимальный коммутируемый переменный ток (при напряжении 270 В), А, не более | 5 |
| максимальный коммутируемый постоянный ток (при напряжении 270 В), А, не более | 0,15 |
Отличительные особенности БПК-5:
- безопасность персонала
- применение современных технологий
- питание от двух независимых источников переменного, выпрямленного напряжения в диапазоне от 60 до 270В, питание от трансформаторов тока
- длительное сохранение выходного напряжения при исчезновении всех источников питания – обеспечение надежного питания защит с выдержками времени
- за счет удержания уровня выходного напряжения сохраняется стабильная работа цепей вторичной коммутации. При КЗ сопровождающихся значительным снижением напряжения обеспечивается работа АВР, УРОВ, ЛЗШ, всех дискретных входов цифровых устройств
- быстрая готовность после подачи входного питания
- интеллектуальное управление нагрузкой на трансформаторы тока
- возможность выполнения первого включения от переносных источников электроэнергии
- легкий ввод в работу. Блок не требует настройки
- подробные рекомендации по применению. По запросу предоставляются схемы вторичных цепей релейной защиты на переменном токе СТО ДИВГ-052-2012
Сделать заказ и запросить дополнительную информацию по БПК-5 (БПК-5-Т) Вы можете здесь.
