Преобразователи интерфейсов ПЭО-485/232

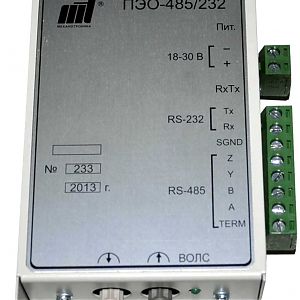

Преобразователь интерфейсов ПЭО-485/232 (с модуляцией) и ПЭО-485/232-1 (без модуляции) предназначены для преобразования сигналов электрических интерфейсов RS-232, RS-422, RS-485 в сигналы многомодового оптического интерфейса
Преобразователь не может осуществлять преобразование сигналов одного электрического интерфейса в сигналы другого электрического интерфейса

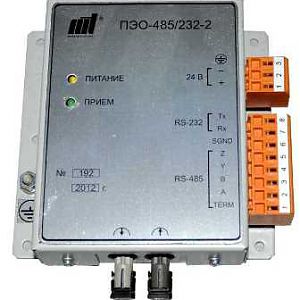

Преобразователи интерфейсов ПЭО-485/232-2-М (с модуляцией) и ПЭО-485/232-2 (без модуляции) предназначены для преобразования сигналов электрических интерфейсов RS-232, RS-422, RS-485 в оптические сигналы
Преобразователь ПЭО-485/232-2-М (с модуляцией) совместим по оптическому сигналу с ПЭО-ТТЛ, ПЭО-ТТЛ-2-М и ПЭО-485/232
Преобразователь ПЭО-485/232-2 (без модуляции) совместим по оптическому сигналу с MOXA-TCF-142, ПЭО-ТТЛ-2 и ПЭО-485/232-1
Преобразователь не может осуществлять преобразование сигналов одного электрического интерфейса в сигналы другого электрического интерфейса
Варианты исполнения- Преобразователь интерфейсов ПЭО-485/232 (с модуляцией)
- Преобразователь интерфейсов ПЭО-485/232-1(без модуляции)
- Преобразователь интерфейсов ПЭО-485/232-2-М (с модуляцией)
- Преобразователь интерфейсов ПЭО-485/232-2 (без модуляции)
- Тип электрических интерфейсов – RS-232/422/485
- Тип соединителя электрических интерфейсов - соединитель под винт
- Тип оптического соединителя – ST
- Скорость передачи данных:
- от 9,6 до 38,4 кбит/с для ПЭО-485/232
- от 9,6 до 116,0 кбит/с для ПЭО-485/232-1
- Отношение выходной оптической мощности к минимально необходимой входной ("бюджет оптической мощности") - не менее 7 дБ
- Дальность передачи по оптоволокну 62,5/125 мкм - не более 2,5 км
- Длина волны оптического излучения - 850 нм
- Напряжение питания - постоянное, от 18 до 30 В
- Потребляемая мощность - не более 1,5 Вт
- Тип соединителя питания - соединитель под винт
- Тип оптической линии связи - многомодовое оптоволокно
- Количество преобразователей в оптической линии связи:
- не более 10 для ПЭО-485/232
- не более 20 для ПЭО-485/232-1
- Сопротивление изоляции электрических интерфейсов относительно входа питания и корпуса, при нормальных климатических условиях - не менее 100 МОм
- Изоляция электрических интерфейсов относительно входа питания и корпуса выдерживает, при нормальных климатических условиях, без пробоя и поверхностного перекрытия испытательное переменное напряжение с действующим значением 0,5 кВ частотой 50 Гц в течение 1 минуты
- Рабочий диапазон температуры - от минус 40 до плюс 55 оС
- Относительная влажность воздуха - до 98 % при плюс 25 °С и более низких температурах без конденсации влаги
- Атмосферное давление - от 73,3 до 106,7 кПа (от 550 до 800 мм рт. ст.)
- Масса - не более 0,21 кг
- Тип электрических интерфейсов - RS-232/422/485
- Тип соединителя электрических интерфейсов - соединитель "под винт"
- Тип оптического соединителя - ST
- Скорость передачи данных - от 9,6 до 115,2 кбит/с
- Отношение выходной оптической мощности к минимально необходимой входной ("бюджет оптической мощности") - не менее 7 дБ
- Дальность передачи по оптоволокну 62,5/125 мкм - не более 2,5 км
- Длина волны оптического излучения - 850 нм
- Напряжение питания - постоянное, от 9 до 30 В
- Потребляемая мощность - не более 1,5 Вт
- Тип соединителя питания - соединитель "под винт"
- Тип оптической линии связи - многомодовое оптоволокно
- Количество преобразователей в волоконно-оптической линии связи (ВОЛС):
- не более 10 для ПЭО-485/232-2-М
- не более 20 для ПЭО-485/232-2
- Сопротивление изоляции электрических интерфейсов относительно входа питания и корпуса, при нормальных климатических условиях - не менее 100 МОм
- Изоляция электрических интерфейсов относительно входа питания и корпуса выдерживает, при нормальных климатических условиях, без пробоя и поверхностного перекрытия испытательное переменное напряжение с действующим значением 0,5 кВ частотой 50 Гц в течение 1 минуты
- Рабочий диапазон температуры - от минус 40 до плюс 55 оС
- Относительная влажность воздуха - до 98 % при плюс 25 °С и более низких температурах без конденсации влаги
- Атмосферное давление - от 73,3 до 106,7 кПа (от 550 до 800 мм рт. ст.)
- Масса - не более 0,25 кг
Сделать заказ и запросить дополнительную информацию по ПЭО-485/232 Вы можете здесь.
