Преобразователи интерфейсов ПЭО-ТТЛ

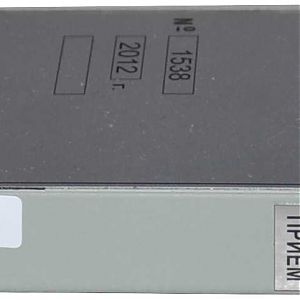

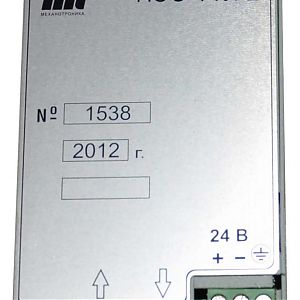

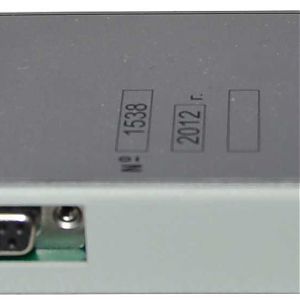

Преобразователь электронно-оптический ПЭО-ТТЛ-2

Преобразователь электронно-оптический ПЭО-ТТЛ-2-М (с модуляцией) и ПЭО-ТТЛ-2 (без модуляции) предназначен для преобразования цифровых электрических сигналов, передаваемых по последовательному каналу связи цифровыми блоками релейной защиты и автоматики, в оптические сигналы для передачи их по волоконно-оптической линии связи и принимаемых оптических сигналов в электрические сигналы, а также для ретрансляции сигналов с оптического входа на оптический выход

ПЭО-ТТЛ-2-М (с модуляцией) совместим по оптическому сигналу с ПЭО-ТТЛ, ПЭО-485/232-2-М и ПЭО-485/232

ПЭО-ТТЛ-2 (без модуляции) совместим по оптическому сигналу с MOXA-TCF-142, ПЭО-485/232-2 и ПЭО-485/232-1

• Преобразователь электронно-оптический ПЭО-ТТЛ-2-М (с модуляцией)
• Преобразователь электронно-оптический ПЭО-ТТЛ-2 (без модуляции)

• Диапазон напряжения питания от источника постоянного или выпрямленного тока - от 9 до 30 В.
• Потребляемая мощность - не более 2 Вт.
• Бюджет оптической мощности (логарифм отношения выходной оптической мощности к минимально необходимой входной) - не менее 7 дБ (2 км многомодового волоконно-оптического кабеля 62,5/125 мкм и 10 соединителей по 0,1 дБ). Количество ПЭО - ретрансляторов, включаемых в одну петлю связи, не более 10.
• Длина волны оптического излучения - 850 нм.
• Пороговая чувствительность оптического входа - не более 4 мкВт (минус 24 дБм).
• Скорости передачи информации - 9600; 19200; 38400 и 57600 бит/с.
• ПЭО анализирует адрес фрейма по протоколу Modbus. При установке адреса FF ПЭО передает в блок все фреймы, не анализируя адрес. При установке адреса 00…FE ПЭО передает в блок только фрейм, адрес которого совпадает с установленным набором выключателей S1 (далее - переключатель) на ПЭО, и широковещательные фреймы. Адрес задается восемью разрядами переключателя S1, с S1.1 по S1.8 (S1.1 - младший значащий разряд), положение "open" соответствует логической "1". Скорость передачи, на которой производится анализ адреса, выбирается разрядами переключателя S1.9 и S1.10 согласно таблице 1 на стр. 2 руководства по эксплуатации.
