Измеритель силы контактного нажатия ламелей СМР-1
Назначение
Измеритель силы контактного нажатия ламелей СМР-1 предназначен для измерения усилия нажатия в отдельной паре ламелей контактов врубного типа отключенных разъединителей 10…750 кВ и ячеек КРУ 6…10 кВ согласно п. 14.4 П, С РД 34.45-51.300-97 «Объем и нормы испытаний электрооборудования». Прибор может быть также использован при регулировке усилия нажатия разъединителей.

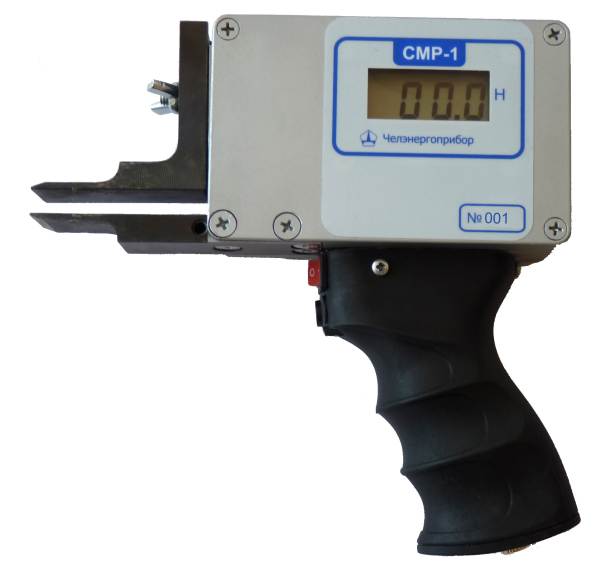

Прибор СМР-1 имеет раздвижной щуп, который устанавливается между двумя пружинящими контактами отключенных разъединителей. Щуп непосредственно воспринимает их усилие нажатия. Величина усилия отображается на дисплее.
Технические характеристики
- Диапазон измерения: 50 ... 500 Н
- Пределы допускаемой основной относительной погрешности измерения усилия ±1,5 %
- Регулируемая высота измерительного щупа (соответствует толщине ножа проверяемого аппарата), в пределах 6 ... 30 мм
- Ширина щупа: 24 мм
- Длина щупа: 50 мм
- Питание от трех пальчиковых (АА) никель-металлогидридных аккумуляторов
- Масса, не более 1,1 кг
- Габариты прибора 190×190×40 мм
Сделать заказ и запросить дополнительную информацию по СМР-1 Вы можете здесь.
