Комплекс мониторинга АБ КРАБ-1
Назначение
Комплекс мониторинга состояния ячеек аккумуляторных батарей КРАБ-1 (далее прибор КРАБ-1) предназначен для измерения и протоколирования напряжений элементов АБ подстанций согласно п. 27.4 РД 34.45-51.300-97 "Объем и нормы испытаний электрооборудования" и п. 5.3 РД 34.50.502-91 “Инструкция по эксплуатации стационарных свинцово-кислотных аккумуляторных батарей”.
Прибор также позволяет заносить и сохранять в его памяти значения плотности и температуры электролита элементов АБ для последующего внесения в протокол.
Прибор КРАБ-1 включает в себя:

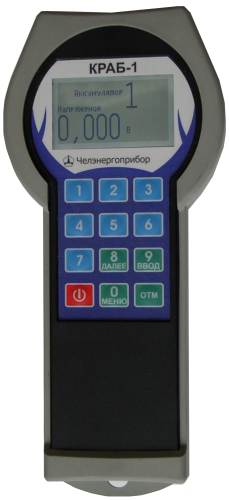

- Измерительный блок, выполненный в изолированном ударопрочном корпусе, позволяющий измерять и сохранять параметры состояния не менее 200 ячеек АБ.
- Программное обеспечение для ПК, позволяющее считывать из измерительного блока, сохранять в архив и выводить на печать данные о состоянии ячеек АБ.
Технические характеристики
- Диапазон измерения напряжения постоянного тока: 1..3 В
- Предел допускаемой основной приведенной погрешности измерения напряжения: ±0,1 %
- Количество ячеек АБ, данные по которым хранятся в памяти измерительного блока: не менее 200
- Время установления рабочего режима: 5 с
- Интерфейс связи с ПК: USB
- Питание: от трех NiMH аккумуляторов типоразмера AA
- Масса измерительного блока, не более 0,5 кг
- Габариты прибора: 220х100х45 мм
Программное обеспечение
Программное обеспечение для ПК позволяет пересылать результаты измерений в компьютер, автоматически определять отстающие элементы, составлять и распечатывать протокол испытаний АБ.

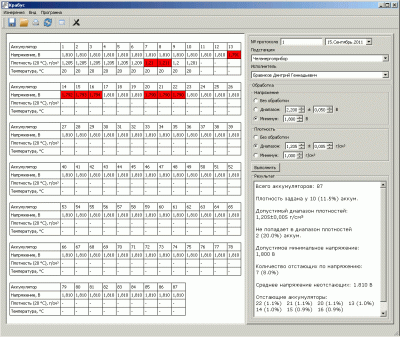

Экран программы выглядит так:

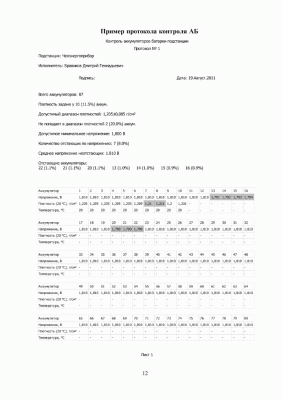

Протокол мониторинга аккумуляторной батареи, выводимый на печать, выглядит так:
Сделать заказ и запросить дополнительную информацию по КРАБ-1 Вы можете здесь.
