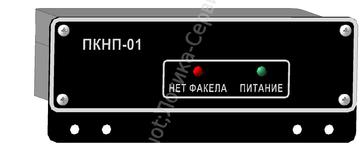

Прибор ПКНП-01 (Пламя М-02)
ОПИСАНИЕ И РАБОТА
1. Назначение прибора
1.1 Прибор ПКНП-01 (аналог Пламя М-02) предназначен для применения в схемах защиты и сигнализации парогенераторов, котлов и другого оборудования с целью автоматического контроля наличия пламени в камерах сгорания топлива и сигнализации об его отсутствии.
1.2 Область применения прибора - установки ППУА, АДПМ, ТКУ и другие подвижные и стационарные котельные установки (кроме взрывоопасных производств).
1.2 Технические характеристики
Технические характеристики прибора приведены в таблице.
|
Наименование параметра |
Значение |
|
Температура окружающего воздуха, ?C |
минус 40 ... плюс 40 |
|
Напряжение питания, В |
24±3 |
|
Потребляемая мощность, Вт, не более |
5 |
|
Мощность, коммутируемая контактами реле, В·А, не более |
10 |
|
Инерционность срабатывания индикации, с, не более |
2 |
|
Диапазон восприятия частоты пульсации пламени, Гц |
0,5...97 |
|
Габаритные размеры составных частей, мм, не более: - БИ ПКНП-01 - ДП-2 |
145?100?58 40?65 |
|
Масса составных частей, кг, не более: - БИ ПКНП-01 - ДП-2 |
0,6 0,3 |
|
Длина связи между БИ ПКНП-01 и ДП-2, м, не менее |
7 |
|
Разъём подключения прибора к схеме автоматики |
Колодка клеммная |
|
Разъём подключения ДП-2 к БИ ПКНП-01 |
1.3 Состав прибора
Основными комплектующими изделиями являются:
- блок индикации БИ ПКНП-01;
- фотодатчик ФД-1 (включает ДП-2 и кабель датчика пламени ПКНП-01).

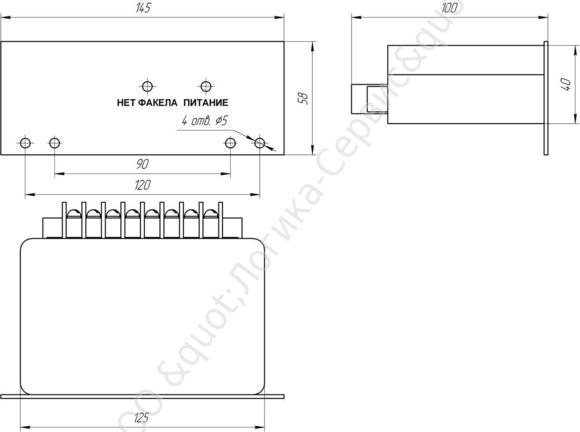

Габаритные и присоединительные размеры ПКНП-01
