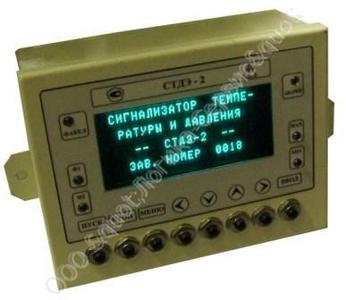

Комплект сигнализатора температуры и давления СТДЭ-2
Сигнализатор СТДЭ-2 полностью взаимозаменяем с ДСБ-70.
Комплект СТДЭ-2 предназначен для дистанционного измерения и отображения на цифровых индикаторах текущего значения температуры, давления, уровня, и т.п., поддержания заданной температуры на выходе котла (нагревателя), контроля наличия пламени в котлах, работающих на жидком топливе. СТДЭ-2 управляет внешними электрическими цепями с помощью релейных выходов, и светодиодной сигнализацией.
Область применения комплекта: установки ППУА и АДПМ, подвижные и стационарные котельные установки, система сбора данных, контроля и регулирования параметров, испытательные стенды, ТЭЦ и т.п., кроме взрывоопасных производств.
В комплект входят:
- сигнализатор температуры и давления СТДЭ-2 - 1 шт.;
- преобразователь давления типа КРТ-5 - 4 шт.;
- преобразователь температуры типа ТСПУ-9304 - 2 шт.;
- датчик наличия пламени ДП-2 - 1 шт.;
- блок вторичной индикации ВИ-2 - 1 шт.;
По отдельным заказам поставляются:
- датчик нижнего уровня воды концевого типа;
- датчик напора воздуха концевого типа;
- реле потока воды;
- датчик уровня топлива реостатного типа;
- устройство электронного розжига УЭР-1.
Технические характеристики сигнализатора температуры и давления СТДЭ-2:
- количество входных каналов - 10
- количество аналоговых измерительных каналов - 6
- диапазон входного сигнала - 4 ...20 мА
- количество потенциометрических входов - 1, измерительный ток - 10мА.
- количество каналов «сухой» контакт - 3.
Комплект обеспечивает индикацию наличия пламени горелки при частотах горения жидкого котельного топлива в диапазоне от 3 до 250 Гц. Измерительные преобразователи могут быть удалены от СТДЭ-2 на расстояние до 300 м.
Рабочие условия эксплуатации комплекта:
- температура окружающего воздуха от -40?C до плюс 50?C;
- напряжение питания постоянного тока - 18...27в.;
- относительная влажность окружающего воздуха до 98% при температуре +25?C.
Комплект измеряет, отображает на индикаторе СТДЭ-2, контролирует уставки и регистрирует следующие параметры:
|
№ кана- ла |
ППУА |
Диапазон измеряемых величин ** |
|
|
параметр |
уставка* |
||
|
1 |
давление пара (высокое давление) |
MIN PMAX MAX |
0...250 кгс/см2 |
|
2 |
давление пара (низкое давление) |
MIN PMAX MAX |
0...25 кгс/см2 |
|
3 |
давление топлива |
- |
0...25 кгс/см2 |
|
4 |
давление воды на входе в котел |
PMAX MAX |
0...250 кгс/см2 |
|
5 |
температура пара |
PMAX MAX |
-50...400? С |
|
6 |
температура воды в емкости |
MIN |
-50...400? С |
|
7 |
уровень топлива |
- |
0...100% |
|
8 |
напор воздуха |
- |
дискретный сигнал |
|
9 |
нижний уровень воды |
- |
дискретный сигнал |
|
10 |
поток воды |
- |
дискретный сигнал |
|
11 |
наличие пламени в топке котла |
- |
3...250 Гц |
