ИУК-31
Контроллер ИУК-31
|
Назначение
Контроллер интеллектуальный управляющий ИУК-31 (далее - контроллер) предназначен для сбора и обработки информации от дискретных и аналоговых датчиков параметров инженерных систем, выдачи управляющих команд на исполнительные механизмы в соответствии с алгоритмом управления в локальных системах автоматизации технологических процессов. Общий вид контроллера приведен на рисунке 1. Наличие интерфейса RS-485 позволяет производить обмен данными с другими контроллерами и компьютером по сети передачи данных. Возможность программирования алгоритма управления, как на стадии изготовления контроллера, так и в процессе его эксплуатации, позволяет применять контроллер для автоматизации разнообразных технологических процессов на объектах различного назначения. Контроллер относится к изделиям ГСП третьего порядка по ГОСТ 12997. Контроллер ИУК-31. Руководство пользователя. Описание программного обеспечения, установленного в новые контроллеры. |
Количество дискретных входов, D | 8 шт. |
Тип дискретного входа | Контактный или бесконтактный, с сопротивлением в замкнутом состоянии не более 500 Ом, в разомкнутом - не менее 100 кОм, способный коммутировать ток 0,01А при напряжении 24 В |
Напряжение на разомкнутых контактах датчиков дискретных входов | 24 В |
Количество аналоговых входов, A | 8 шт. |
Тип аналогового входа | Токовый 4-20 мА |
Источник питания аналоговых входов | Встроенный, 24 В |
Сопротивление линии связи с датчиками | Не более 50 Ом |
Количество дискретных выходов, E | 8 шт. |
Тип дискретного выхода | Релейный (базовое исполнение) |
Нагрузочная способность дискретных релейных выходов | Напряжение 220 В, 50 Гц, ток 2 А для индуктивной нагрузки при cos? не менее 0,3 |
Количество аналоговых выходов, EA | До 4 шт., количество указывается при заказе |
Нагрузочная способность аналоговых выходов | Не более 1 мА |
Количество выходов управления звуковыми оповещателями ООПЗ-24, SL | 1 шт., указывается при заказе |
Тип выхода управления | Релейный, контроль линии на обрыв и к.з. Внешний источник питания 24 В постоянного тока |
Количество звуковых оповещателей ООПЗ-24, подключаемых к одному выходу управления | До 40 шт.3 |
Тип процессора | SiLabs C8051F023 |
Часы | Имеются |
Отображение информации | ЖКИ на две строки по 24 символа |
Управление системой меню | Четыре клавиши |
Обмен данными | По интерфейсу RS-485, два порта |
Протокол обмена данными | ModBus-RTU |
Температура окружающего воздуха | От +5 до + 50°С |
Материал корпуса, степень защиты | Металл, IP31 по ГОСТ 14254 |
Без корпуса, IP00 по ГОСТ 14254 | |
Напряжение питания | 220 (+22-33) В, 50 Гц |
Потребляемая мощность | Не более 20 Вт |
Способ крепления | В корпусе-четырьмя винтами М4 |
Без корпуса–на восьми стойках винтами М3 | |
Способ присоединения внешних проводов сечением до 1 мм2 | Под винт |
Габаритные размеры | В корпусе-не более 280х240х65 мм |
Без корпуса–не более 200х200х50 мм | |
Масса | В корпусе-не более 3 кг |
Без корпуса–не более 1 кг | |
Срок службы | Не менее 10 лет |
Пример записи при заказе и в документации контроллера с одним
аналоговым выходом0-10В: Контроллер интеллектуальный управляющий с одним аналоговым выходом (если контроллер в базовом исполнении, то количество аналоговых выходов не указывается) |
ИУК-31 в корпусе (без корпуса)ПМКЕ.425521.001ТУ |
Пример записи при заказе и в документации контроллера с одним
выходом управления звуковыми оповещателями ООПЗ-24: Контроллер интеллектуальный управляющий с одним выходом управления звуковыми оповещателями ООПЗ-24 |
ИУК-31 в корпусе (без корпуса)ПМКЕ.425521.001ТУ |
Источником опасности при монтаже и эксплуатации контроллера является электрический ток.
По способу защиты человека от поражения электрическим током контроллер относится к классу 01 по ГОСТ 12.2.007.0.
Должно быть обеспечено надёжное крепление контроллера.
Корпус контроллера должен быть надёжно заземлен.
К работам по монтажу и наладке контроллера должны допускаться лица с квалификационной группой по технике безопасности не ниже III.
Указания по эксплуатацииОкружающая среда не должна содержать агрессивных паров, газов, аэросмесей и быть взрывоопасной.
Контроллер в корпусе размещается на стене или в щите и крепится к ровной поверхности с помощью четырех шурупов или винтов М4.
Контроллер без корпуса размещается на двери щита на стойках и крепится с помощью восьми винтов М3. Дисплей и клавиши крепятся в вырезах двери.
Пространственное положение контроллера любое.
Подключение контроллера к внешним цепям производится через колодки с винтовыми клеммами в соответствии с рисунком 2. Под одну клемму возможно подключение одного провода сечением до 1 мм2 или двух проводов сечением до 0,75 мм2 каждый.
Кабели аналоговых и дискретных входов должны быть экранированными с медными жилами и прокладываться на расстоянии не менее 100 мм от силовых кабелей. Экран соединить с заземляющим проводником контроллера.
Переключатели S1, S2 под крышкой, используются для включения терминаторов (согласующих резисторов на 120 Ом), если контроллер находится на конце линии связи. При отправке с предприятия-изготовителя терминаторы отключены.
Транспортирование и хранениеКонтроллер в упаковке предприятия-изготовителя транспортируется любым видом транспорта (в железнодорожных вагонах, закрытых автомашинах, герметизированных отапливаемых отсеках самолетов, трюмах и т.д.) на любые расстояния.
Условия транспортирования должны соответствовать условиям хранения 5 по ГОСТ 15150.
Хранение контроллера в упаковке на складах изготовителя и потребителя должно соответствовать условиям хранения 1 по ГОСТ 15150. Хранить контроллер следует в сухом отапливаемом, вентилируемом помещении с температурой воздуха от плюс 5 до плюс 40 °С при относительной влажности не более 80 % при температуре плюс 25 °С. Агрессивные примеси в окружающем воздухе должны отсутствовать.
Гарантии изготовителяПредприятие-изготовитель гарантирует соответствие контроллера требованиям ПМКЕ.425521.001ТУ при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.
Гарантийный срок эксплуатации - 18 месяцев со дня ввода контроллера в эксплуатацию, но не более 24 месяцев со дня отгрузки с предприятия-изготовителя.

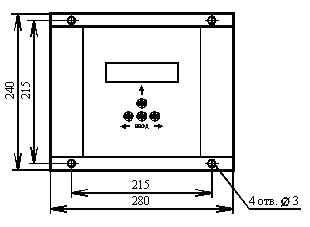

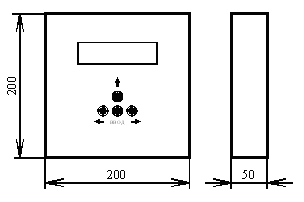

Рисунок 1 - Общий вид контроллера ИУК-31 в корпусе и без корпуса |

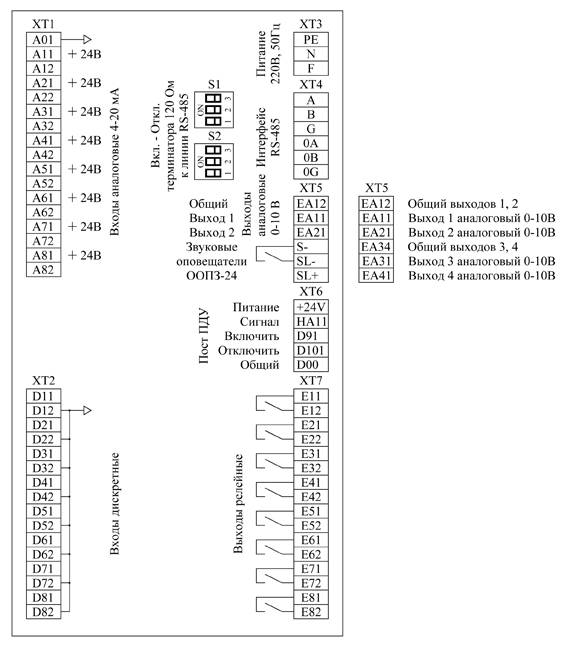

Рисунок 2 - Клеммы для внешних подключений контроллера ИУК-31 в корпусе |

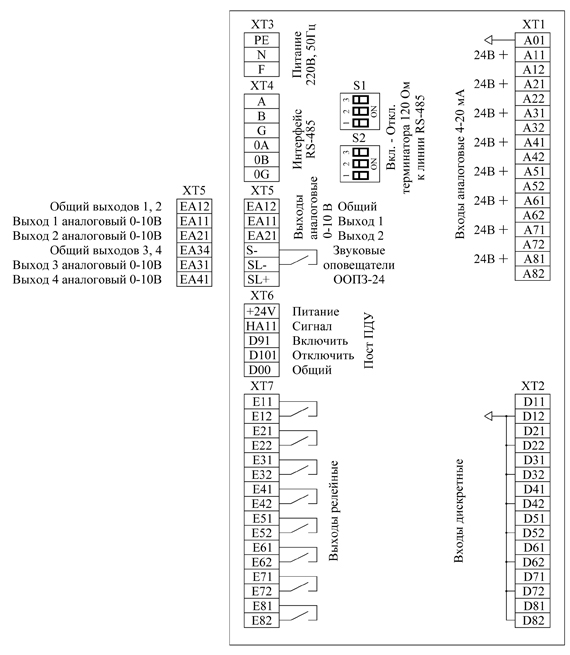

Рисунок 3 - Клеммы для внешних подключений контроллера ИУК-31 без корпуса |
