Датчик дифференциального давления ИПДД (выход 4-20 мА)
 |
Назначение:
Датчик измерительный дифференциального давления ИПДД(преобразователь измерительный дифференциального давления) предназначен для непрерывного преобразования текущего значения измеряемой разности давлений жидких и газообразных сред в аналоговый сигнал постоянного тока 4-20 мА. Датчик используется в системах автоматизации технологических процессов совместно с контроллерами, регуляторами и вторичными приборами. |
| Напряжение питания | 16-36 В пост. тока |
| Пульсация напряжения питания | 0,5% от ном. значения |
| Выходной сигнал | 4-20 мА пост. тока |
| Диапазон разности давлений | От 40 кПа до 2,5МПа из ряда: 1,25; 1,6; 2,5; 4; 6; 10 или десятичных кратных или дольных значений |
| Предел допускаемой приведенной основной погрешности | Не более 1% |
| Дополнительная погрешность в рабочем диапазоне температур на 10°С | Не более 0,2% |
| Характеристика | Линейная |
| Предельное допускаемое рабочее давление | 3 Рном |
| Материал деталей, соприкасающихся с измеряемой средой | 20Х13 ТУ14-1-3957-85 |
| Присоединительные штуцеры | М20х1,5 |
| Температура окружающего воздуха | От +5 до + 50°С |
| Степень защиты корпуса | IP31 по ГОСТ 14254 |
| Способ присоединения внешних проводов сечением до 1 мм2 | Под винт |
| Габаритные размеры | Не более 191х109х53 мм |
| Межкалибровочный интервал | 2 года |
| Масса | Не более 1,3 кг |
| Срок службы | Не менее 10 лет |
Пример записи при заказе и в документации:
Датчика на разность давлений 40 кПа и выходным сигналом 4-20 мА:
Преобразователь дифференциального давления, 40 кПа, 4-20 мА ИПДД
ПМКЕ.406233.002ТУ
Устройство и принцип работы
Датчик состоит из двух измерительных блоков и нормирующего усилителя, размещенных в общем корпусе.
Измерительный блок состоит из камеры с металлической мембраной и чувствительного элемента. Чувствительным элементом является пластина из монокристаллического сапфира с кремниевыми пленочными тензорезисторами, включенными по мостовой схеме. Пластина прочно соединена с металлической мембраной.
Изменение давления измеряемой среды в камере через мембрану передается на чувствительный элемент, вызывая изменение сопротивления моста из тензорезисторов.
Нормирующий усилитель преобразует изменение разности сопротивлений мостов двух измерительных блоков в аналоговый сигнал постоянного тока 4-20 мА.
Указания по эксплуатации
Окружающая среда не должна содержать агрессивных паров, газов, аэросмесей и быть взрывоопасной.
Пространственное положение датчика любое.
Датчик крепится к ровной поверхности с помощью четырех шурупов или винтов М4.
При измерении разности давлений неагрессивной жидкости или газа c температурой более 50°С, либо при наличии колебаний давления среды датчика необходимо подключать через отборные устройства, обеспечивающие тепловую развязку и защиту от гидравлических ударов по МР14-02-01.
Подключение датчика к контроллеру или вторичному прибору осуществляется через колодку с винтовыми зажимами экранированным кабелем с медными жилами сечением до 1 мм2.

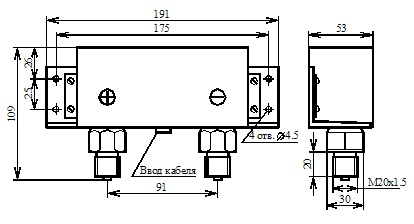

Общий вид датчика ИПДД
