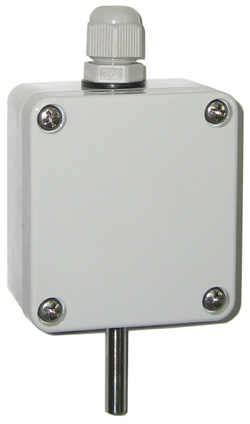

Датчик температуры камерный ИПТК (выход 4-20 мА)
 |
Назначение:
Датчик температуры камерный ИПТК(преобразователь измерительный температуры камерный) ИПТК предназначен для непрерывного преобразования текущего значения измеряемой температуры воздуха в аналоговый сигнал постоянного тока 4-20 мА. Датчик используется в системах автоматизации технологических процессов совместно с контроллерами, регуляторами и вторичными приборами. |
| Напряжение питания | 7,5-36 В пост. тока |
| Пульсация напряжения питания | 0,5% от ном. значения |
| Выходной сигнал | 4-20 мА пост. тока |
| Диапазон измерения температуры | 0..50°С |
| Предел допускаемой приведенной основной погрешности | Не более 1% |
| Дополнительная температурная погрешность на 10°С | Не более 0,2% |
| Характеристика | Линейная |
| Температура окружающего воздуха | От +5 до + 50°С |
| Степень защиты корпуса | IP54 по ГОСТ 14254 |
| Способ присоединения внешних проводов сечением до 1 мм2 | Под винт |
| Габаритные размеры корпуса | Не более 88х54х26 мм |
| Межкалибровочный интервал | 2 года |
| Масса | Не более 0,1 кг |
| Срок службы | Не менее 10 лет |
Пример записи при заказе и в документации:
Преобразователь температуры камерный ИПТК ПМКЕ.405211.002ТУ
Устройство и принцип работыПреобразователь состоит из чувствительного элемента в виде платинового терморезистора и нормирующего усилителя, размещенных в корпусе.
Изменение температуры измеряемой среды вызывает изменение сопротивления чувствительного элемента. Нормирующий усилитель преобразует изменение сопротивления чувствительного элемента в аналоговый сигнал постоянного тока 4-20 мА.
Требования безопасности
Подключение преобразователя к внешним цепям производить только при обесточенном контроллере или вторичном приборе.
По способу защиты человека от поражения электрическим током преобразователь относится к классу 01 по ГОСТ 12.2.007.0.
Указания по эксплуатации
Окружающая среда не должна содержать агрессивных паров, газов, аэросмесей и быть взрывоопасной.
Пространственное положение датчика любое.
Датчик крепится к ровной поверхности с помощью двух шурупов или винтов М3.
