Датчик температуры накладной ИПТН (выход 4-20 мА)
 |
Назначение:
Датчик температуры накладной ИПТН(преобразователь измерительный температуры накладной)предназначен для непрерывного преобразования текущего значения измеряемой температуры жидких и газообразных сред в трубопроводах в аналоговый сигнал постоянного тока 4-20 мА. Датчик используется в системах автоматизации технологических процессов совместно с контроллерами, регуляторами и вторичными приборами. |
| Напряжение питания | 7,5-36 В пост. тока |
| Пульсация напряжения питания | 0,5% от ном. значения |
| Выходной сигнал | 4-20 мА пост. тока |
| Диапазон измеряемых температур | -50..+50, 0..50, 0..100, 0..150, 0..200°С |
| Предел допускаемой приведенной основной погрешности | Не более 1% |
| Дополнительная температурная погрешность на 10°С | Не более 0,2% |
| Характеристика | Линейная |
| Температура окружающего воздуха | От +5 до + 50°С |
| Степень защиты корпуса | IP31 по ГОСТ 14254 |
| Степень защиты чувствительного элемента | IP44 по ГОСТ 14254 |
| Способ присоединения внешних проводов сечением до 1 мм2 | Под винт |
| Габаритные размеры корпуса | Не более 54х54х25 мм |
| Габаритные размеры чувствительного элемента | Не более 35х14х7 мм |
| Длина штатного кабеля | Не менее 1,5 м |
| Межкалибровочный интервал | 2 года |
| Масса | Не более 0,1 кг |
| Срок службы | Не менее 10 лет |
Пример записи при заказе и в документации:
Датчик с диапазоном измерения температуры от 0 до 100°С и выходным сигналом
4-20 мА:
Преобразователь температуры накладной, 0..100°С, 4-20 мА ИПТН
ПМКЕ.405211.004ТУ

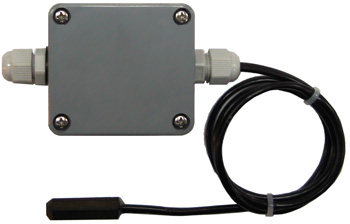

Датчик состоит из чувствительного элемента в виде платинового терморезистора и нормирующего усилителя, размещенных в разных корпусах.
Изменение температуры поверхности трубопровода или окружающего воздуха вызывает изменение сопротивления чувствительного элемента. Нормирующий усилитель преобразует изменение сопротивления чувствительного элемента в аналоговый сигнал постоянного тока 4-20 мА.
Указания по эксплуатации
Окружающая среда не должна содержать агрессивных паров, газов, аэросмесей и быть взрывоопасной.
Пространственное положение датчика любое.
Чувствительный элемент крепится на трубопроводе хомутом.
Нормирующий усилитель крепится к ровной поверхности с помощью двух шурупов или винтов М4.
