Датчик температуры воздуха ИПТВ (выход 4-20 мА)


датчик температуры воздуха

Назначение:

Датчик температуры воздуха ИПТВ(преобразователь измерительный температуры воздуха)предназначен для непрерывного преобразования текущего значения измеряемой температуры воздуха в аналоговый сигнал постоянного тока 4-20 мА.

Датчик используется в системах автоматизации технологических процессов совместно с контроллерами, регуляторами и вторичными приборами.

Технические данные:
Напряжение питания 7,5-36 В пост. тока
Пульсация напряжения питания 0,5% от ном. значения
Выходной сигнал 4-20 мА пост. тока
Диапазон измеряемых температур 0..50, 0..100°С
Предел допускаемой приведенной основной погрешности Не более 1%
Дополнительная температурная погрешность на 10°С Не более 0,2%
Характеристика Линейная
Длина погружаемой части L 100, 200 мм
Температура окружающего воздуха От +5 до + 50°С
Степень защиты корпуса IP54 по ГОСТ 14254
Степень защиты чувствительного элемента IP20 по ГОСТ 14254
Способ присоединения внешних проводов сечением до 1 мм2 Под винт
Габаритные размеры Не более 97х74х106+L мм
Межкалибровочный интервал 2 года
Масса Не более 0,3 кг
Срок службы Не менее 10 лет

Пример записи при заказе и в документации:

Датчика с диапазоном измерения температуры от 0 до 100°С, с длиной погружаемой части 100 мм и выходным сигналом 4-20 мА:
Преобразователь температуры воздуха, 0..100°С, 100 мм, 4-20 мА ИПТВ ПМКЕ.405211.003ТУ

Устройство и принцип работы

Датчик температуры воздуха состоит из чувствительного элемента в виде платинового терморезистора, размещенного в защитной гильзе с отверстиями для доступа воздуха, и нормирующего усилителя, размещенного в корпусе.

Изменение температуры воздуха вызывает изменение сопротивления чувствительного элемента. Нормирующий усилитель преобразует изменение сопротивления чувствительного элемента в аналоговый сигнал постоянного тока 4-20 мА.

Указания по эксплуатации

Окружающая среда не должна содержать агрессивных паров, газов, аэросмесей и быть взрывоопасной.

Пространственное положение датчика любое.

Подключение датчика температуры воздуха к контроллеру или вторичному прибору осуществляется через колодку с винтовыми зажимами экранированным кабелем с медными жилами сечением до 1 мм2.

Для водо- и пылезащиты датчика ввод кабеля осуществляется через сальник диаметром 10 мм.

датчик температуры воздуха иптв

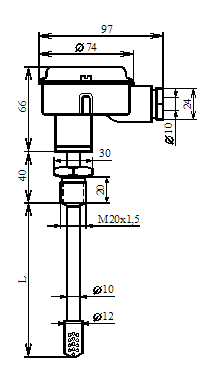

Общий вид датчика температуры воздуха ИПТВ
Сделать заказ и запросить дополнительную информацию по ИПТВ Вы можете здесь.
