Датчик температуры и влажности воздуха ДТВ (два выхода 4-20 мА)
 |
Назначение: Датчик температуры и влажности воздуха ДТВ предназначен для непрерывного преобразования текущего значения измеряемой температуры и относительной влажности воздуха в аналоговые сигналы постоянного тока 4-20 мА. Датчик используется в системах автоматизации технологических процессов совместно с контроллерами, регуляторами и вторичными приборами. |
| Напряжение питания | 7,5-36 В пост. тока |
| Пульсация напряжения питания | 0,5% от ном. значения |
| Выходной сигнал | 4-20 мА пост. тока |
| Диапазон измерения температуры | 0..50°С |
| Диапазон измерения относительной влажности | 0..100% |
| Предел допускаемой приведенной основной погрешности для преобразователя температуры | Не более 1% |
| Предел допускаемой приведенной основной погрешности для преобразователя относительной влажности | Не более 2% |
| Дополнительная температурная погрешность на 10°С для преобразователя температуры | Не более 0,2% |
| Дополнительная температурная погрешность на 10°С для преобразователя относительной влажности | Не более 0,3% |
| Характеристика | Линейная |
| Длина погружаемой части L | 100, 200 мм |
| Температура окружающего воздуха | От +5 до + 50°С |
| Степень защиты корпуса | IP54 по ГОСТ 14254 |
| Степень защиты чувствительного элемента | IP20 по ГОСТ 14254 |
| Способ присоединения внешних проводов сечением до 1 мм2 | Под винт |
| Габаритные размеры | Не более 97х74х108+L мм |
| Масса | Не более 0,3 кг |
| Срок службы | Не менее 10 лет |
Пример записи при заказе и в документации:
Датчика с диапазоном измерения температуры от 0 до 50°С и относительной
влажности от 0 до 100% с длиной погружаемой части 100 мм и выходным сигналом
4-20 мА:
Датчик температуры и влажности воздуха, 100 мм, 4-20 мА ДТВ
ПМКЕ.405211.005ТУ
Устройство и принцип работы
Датчик состоит из двух чувствительных элементов: платинового терморезистора и датчика влажности, размещенных в защитной гильзе с отверстиями для доступа воздуха, и двух нормирующих усилителей, размещенных в корпусе.
Изменение температуры и влажности воздуха вызывает изменение сопротивления чувствительных элементов. Нормирующие усилители преобразуют изменение сопротивления чувствительных элементов в аналоговые сигналы постоянного тока 4-20 мА.

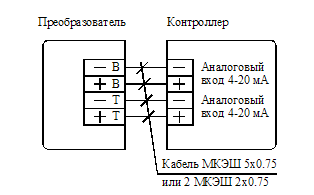

Указания по эксплуатации
Окружающая среда не должна содержать агрессивных паров, газов, аэросмесей и быть взрывоопасной.
Пространственное положение датчика любое.
Для водо- и пылезащиты преобразователя ввод кабеля осуществляется через сальник диаметром 10 мм.
Общий вид датчика ДТВ
