Датчик тока ИПТ (выход 4-20 мА)
 |
Назначение:
Датчик тока ИПТ(преобразователь измерительный тока) предназначен для непрерывного преобразования текущего значения переменного тока частотой 50Гц в фазе нагрузки в аналоговый сигнал постоянного тока 4-20 мА. Преобразователь используется в системах автоматизации технологических процессов совместно с контроллерами, регуляторами и вторичными приборами. |
| Напряжение питания | 7,5-36 В пост. тока |
| Пульсация напряжения питания | 0,5% от ном. значения |
| Выходной сигнал | 4-20 мА пост. тока |
| Верхний предел измерения из ряда: | 1; 1,2; 1,25; 1,5; 2; 2,5; 3; 4; 5; 6; 7,5; 8; или десятичных кратных или дольных значений, но не более 100 А |
| Предел допускаемой приведенной основной погрешности | 2,5% |
| Дополнительная температурная погрешность на 10°С | Не более 0,5% |
| Характеристика | Линейная |
| Температура окружающего воздуха | От +5 до + 50°С |
| Степень защиты корпуса | IP31 по ГОСТ 14254 |
| Способ присоединения внешних проводов сечением до 1 мм2 | Под винт |
| Габаритные размеры корпуса | Не более 85х79х25 мм |
| Межкалибровочный интервал | 2 года |
| Масса | Не более 0,3 кг |
| Срок службы | Не менее 10 лет |
Датчика на ток 10 А и выходным сигналом 4-20 мА: Преобразователь тока, 10 А, 4-20 мА ИПТ ПМКЕ.411521.001ТУ
Устройство и принцип работыДатчик состоит из измерительного трансформатора и нормирующего усилителя. Изменение тока нагрузки вызывает изменение выходного напряжения трансформатора тока. После детектирования и фильтрации выходного напряжения трансформатора нормирующий усилитель преобразует его в аналоговый сигнал постоянного тока 4-20 мА.

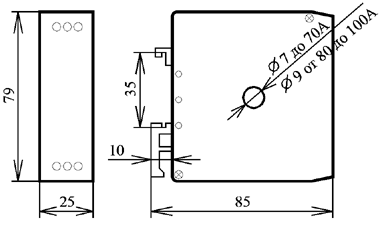

Общий вид датчика ИПТ
