Прибор ИКР-1 (Автоматизированная установка для контроля параметров подшипников УКПП-02)
Автоматизированная установка УКПП-02 предназначена для измерения (контроля) осевого зазора подшипника и внутреннего диаметра подшипника по роликам (автоматически измеряет внутренний диаметр наружного кольца подшипника, ширину дорожки качения и при вводе диаметра и длины ролика определяет осевой зазор и диаметр подшипника по роликам, имеет возможность контроля овальности и дефектов дорожки качения). Автоматизированная установка УКПП-02 работает в комплекте с установкой подбора подшипников УПП-01 и связана с ней линией электрической связи. Автоматизированная установка УКПП-02 может работать в комплекте с установкой для подбора роликов УПР-01 с автоматической передачей диаметра и длины роликов. Вращение кольца – автоматическое.

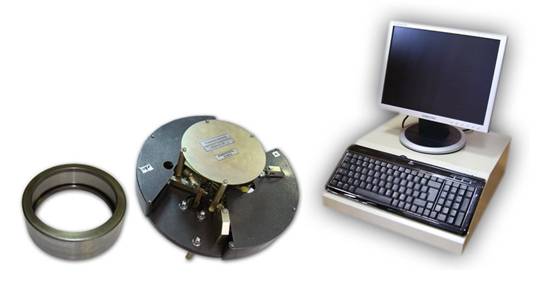

- Комплект поставки ………пульт управления, монитор измеритель ширины дорожки качения и внутреннего диаметра наружного кольца, установочное кольцо
- Габаритные размеры, мм, не более
- измерительного приспособления ..................... 700х500х400
- пульта управления ........................ 400х600х200
- монитора ...................... стандартный цветной монитор 14" (15")
- Масса, кг, не более
- измерительного приспособления ....…………………. 40
- пульта управления .................................... 10
- монитора ................………стандартный цветной монитор 14" (15")
- Диапазон измерения зазоров, мкм
- радиального ....................................... 40 - 250
- осевого ................... от 60 и выше
- Номинальный внутренний диаметр наружного кольца подшипника, мм …… 222
- Ширина дорожки качения, мм ………………………. 52
- Предел основной допускаемой погрешности, мкм, не более -
- при измерении наружного кольцо подшипника.......... 5,0
- при измерении ширины дорожки качения ………................ 5,0
- Смещение нуля установки после 1 ч работы, мкм, не более .......…………… 2,0
- Автоматизированное определение осевого зазора и внутреннего диаметра собранного подшипника без внутреннего кольца согласно инструкции 3ЦВРК с отображением результатов на экране монитора, а также сообщение о служебном номере, который необходимо присвоить подшипнику.
- Количество обслуживающего персонала чел. ..........................1
Сертификат об утверждении типа средства измерений RU.C.27.004.A №
22849
Зарегистрирована в отраслевом Реестре средств измерений, допущенных к
применению на ЖД транспорте в разделе «Средства измерений, применяемые в
вагонном хозяйстве под № МТ 096.2004»
