Прибор ИКР-1 (Автоматизированная установка для подбора роликов УПР-01.3)
Автоматизированная установка УПР-01 предназначена для измерений
диаметра, длины и контроля разности диаметров бомбинированных роликов.
Автоматизированная установка УПР-01 обеспечивает сортировку роликов на
группы, подбор роликов для одного подшипника и контроль разности
диаметров ролика согласно методике, изложенной в "Инструктивных
указаниях по эксплуатации и ремонту вагонных букс с роликовыми
подшипниками 3-ЦВРК" от 01.04.2001. Принцип действия - измерение
геометрических размеров индуктивными преобразователями с обработкой
результатов измерений, автоматической загрузкой на измерительную позицию
и автоматической сортировкой при подборе роликов. Установка может
работать в комплекте с установкой УКПП-02 с автоматической передачей
диаметра и длины роликов.

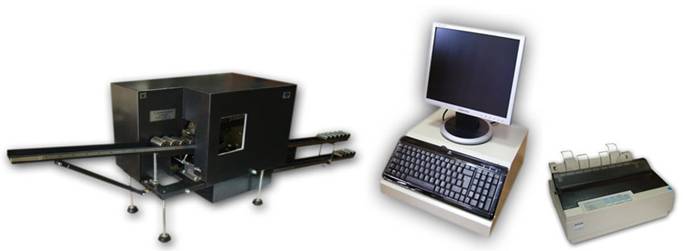

- Комплект поставки ……………пульт управления, монитор, измеритель
роликов, принтер, установочная мера
- ролик
- Габаритные размеры, мм, не более
- Пульта управления …………….…………..……………. 700х500х250
- Измерительного устройства …………..…… 500х1200х400
- Масса, кг, не более
- Пульта управления ................................................ 11
- Измерительного устройства …………..…………………................. 13
- Производительность, шт/мин ………………………………..…………..…………….6-7
- Контролируемые параметры и измеряемые размеры, мм:
- диаметр в среднем сечении по длине ролика ............32+0,200 -0,200
- длина на расстоянии 3...3,5 мм от края ролика .................52+0,200 -0,200
- контроль разности диаметров («бомбины») ролика, мкм, ……………от 20 до 28
- Параметры сортировки роликов на группы:
- количество групп сортировки по диаметру ........ не ограничено
- количество групп сортировки по длине ..........…… не ограничено
- Параметры подбора роликов:
- диапазон отклонений диаметров роликов в одном подшипнике, мкм не более...5
- диапазон отклонений длин роликов в одном подшипнике, мкм не более ..12
- Измерение диаметра производится при вращении ролика с определением максимального диаметра в среднем сечении на длине ролика.
- Измерение длины ролика производится при вращении ролика с определением максимальной длины на расстоянии 3...3,5 мм от края ролика.
- Основная допускаемая погрешность, мкм, не более
- при измерении диметра…..……............1,5
- при измерении длины ……………………………….2,5
- Вывод на экран монитора и на печать контролируемых параметров, группы роликов и их пригодности для комплектации одного подшипника.
- Количество обслуживающего персонала чел. ..................1
Зарегистрирована в отраслевом Реестре средств измерений, допущенных к применению на ЖД транспорте в разделе «Средства измерений, применяемые в вагонном хозяйстве под № МТ 098.2004»
Сделать заказ и запросить дополнительную информацию по УПР-01 Вы можете здесь.
