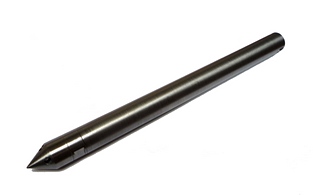

АМТ-10К Измерительный преобразователь (миниатюрное исполнение)
Область применения
АМТ-10К предназначен для встраивания в различное технологическое оборудование, спускаемое в скважины (пеналы, контейнеры и пр.). Может использоваться для сопровождения работ по интенсификации работы скважин (свабирование, гидроразрыв пласта, всевозможные химические, виброакустические, тепловые воздействия и пр.) с последующим исследованием гидродинамических характеристик пласта. Например, АМТ-10К может быть встроен непосредственно в гидромониторную насадку на конце колонны ГНКТ (колтюбинг) для записи давления одновременно с промывкой и освоением скважины.
Отличительные особенности АМТ-10К:- малые габариты;
- дискретность до 5-ти измерений в секунду;
- большой объем памяти данных измерений;
- алгоритм работы прибора задается специальной программой, состоящей из последовательно выполняющихся заданий, в которых задаются настройки работы каждого из каналов измерения и условия переключения между заданиями по времени, по значениям давления и температуры.
| Технические характеристики | |
| Верхний предел измерения давления (ВПИ), МПа | 16; 25; 40; 60; 80 |
| Диапазон рабочих температур, °C | -40... 85 (125; 150) |
| Пределы допускаемой приведенной погрешности измерений давления в диапазоне температур от 0 до 85 (125)°C, % от ВПИ | ±0,1; ±0,15; ±0,25; ±0,5 |
| Постоянная времени датчика температуры по уровню 0,63 в воде, с | 180 |
| Разрешающая способность по температуре, °C | 0,01 |
| Разрешающая способность по давлению, часть от ВПИ | 1 / 128 000 |
| Пределы допускаемой абсолютной погрешности измерения температуры, °C | ±0,4; ±0,25 |
| Дискретность измерений, с | 0,1... 3600 |
| Литий-тионилхлоридный элемент питания U=3,6 В (типоразмер / кол-во, шт.) | АА / 1 |
| Объем памяти (давление + температура), млн. точек измерения | ~1,33 |
| Время работы до полного заполнения памяти при дискретности 1 с, суток | 15 |
| Время работы от одного элемента питания, суток, не
менее * - при дискретности 1 с - при дискретности 10 с - при дискретности 1 мин |
100 400 600 |
| Внешний интерфейс для связи с прибором | USB 2.0 full speed |
| Время чтения полностью заполненной памяти, мин, не более | 5 |
| Габариты преобразователя (диаметр / длина), мм | 19 / 248 |
| Масса преобразователя, кг, не более | 0,5 |
* при температуре окружающего воздуха 25°C
Возможно исполнение преобразователя для работы в агрессивных средах (соляная кислота до 20%; сероводород до 6%). Маркировка "КС".
